图D-1 露天设置的固定容积储气罐的爆炸危险区域等级和范围划分

        以储罐安全放散阀放散管管口为中心，当管口高度h距地坪大于4.5m时，半径b为3m，顶部距管口a为5m（当管口高度h距地坪小于等于4.5m时，半径b为5m，顶部距管口a为7.5m）以及管口到地坪以上的范围为2区。
        储罐底部至地坪以上的范围（半径c不小于4.5m）为2区。
        2) 露天设置的低压储气罐的爆炸危险区域等级和范围划分见图D-2(a)和D-2(b)。
        干式储气罐内部活塞或橡胶密封膜以上的空间为1区。
        储气罐外部罐壁外4.5m内，罐顶（以放散管管口计）以上7.5m内的范围为2区。

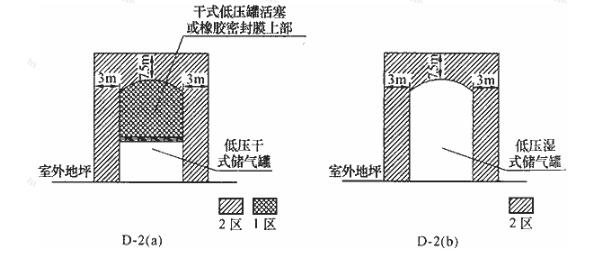

图D-2 露天设置的低压储气罐的爆炸危险区域等级和范围划分

        3) 低压储气罐进出气管阀门间的爆炸危险区域等级和范围划分见图D-3。
        阀门间内部的空间为1区。
        阀门间外壁4.5m内，屋顶（以放散管管口计）7.5m内的范围为2区。
        4) 通风良好的压缩机室、调压室、计量室等生产用房的爆炸危险区域等级和范围划分见图D-4。
        建筑物内部及建筑物外壁4.5m内，屋顶（以放散管管口计）以上7.5m内的范围为2区。

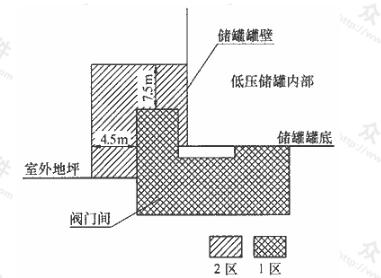

图D-3 低压储气罐进出气管阀门间的爆炸危险区域等级和范围的划分

图D-4 通风良好的压缩机室、调压室、计量室等生产用房的爆炸危险区域等级和范围划分

        5) 露天设置的工艺装置区的爆炸危险区域等级和范围的划分见图D-5。
        工艺装置区边缘外4.5m内，放散管管口（或最高的装置）以上7.5m内范围为2区。

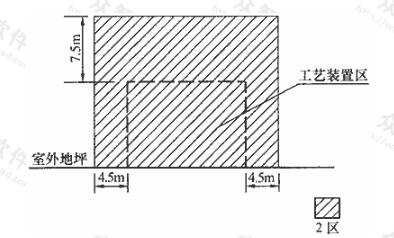

图D-5 露天设置的工艺装置区的爆炸危险区域等级和范围划分

        6) 地下调压室和地下阀室的爆炸危险区域等级和范围划分见图D-6。
        地下调压室和地下阀室内部的空间为1区。

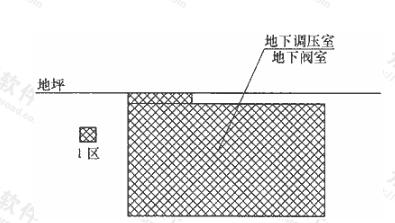

图D-6 地下调压室和地下阀室的爆炸危险区域等级和范围划分

        7) 城镇无人值守的燃气调压室的爆炸危险区域等级和范围划分见图D-7。

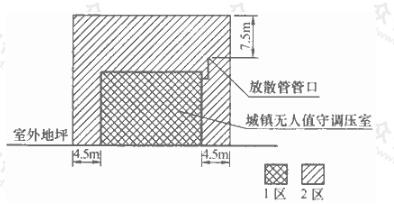

图D-7 城镇无人值守的燃气调压室的爆炸危险区域等级和范围划分

    调压室内部的空间为1区。调压室建筑物外壁4.5m内，屋顶（以放散管管口计）以上7.5m内的范围为2区。
    2 下列用电场所可划分为非爆炸危险区域：
        1) 没有释放源，且不可能有可燃气体侵入的区域；
        2) 可燃气体可能出现的最高浓度不超过爆炸下限的10％的区域；
        3) 在生产过程中使用明火的设备的附近区域，如燃气锅炉房等；
        4) 站内露天设置的地上管道区域。但设阀门处应按具体情况确定。
