腐蚀是引起埋地设备破坏和失效的主要原因之一，恒电位仪电缆在埋设过程中因缺乏保护措施，导致电缆绝缘层破损，时间一长，经土壤不断腐蚀，导致恒电位仪出现故障，仪器无法正常使用。

1　初步排查

庆阳支线5#阀室恒电位仪故障表现为，仪器输出电流为零、输出电压63.7 V，较平时数据严重异常。断开阳极电缆，对恒电位进行自检后发现本身状态良好。根据恒电位仪显示数据，初步判断阳极电缆或者阴极电缆断开。使用数字万用表测试零位接阴电缆与阴极电缆连通状况，经测试，零位线与阴极线连通良好，排除阴极电缆断线可能。使用ZC-8接地电阻测试仪测试阳极电缆接地电阻，经测试，阳极电缆接地电阻大于100 Ω，确定阳极断缆或虚接。

2　断点查找

2.1 使用RD8000查找

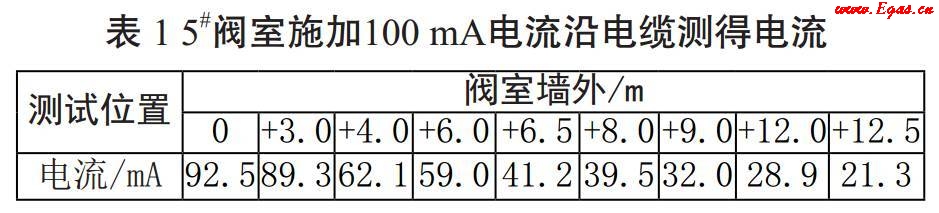

将RD8000的发射机正极连接阳极电缆，负极接地，调节适当频率。打开电源，输出正常。打开接收机电源，调节频率与接收机一致，查找电缆位置走向，同时测量电流大小。当电缆上方前后电流大小有明显变化时，初步判断该处电缆断点或虚接（表 1）。

2.2 使用晟利SL-2818管道检漏仪查找

2.2.1 电缆探测

将检漏仪的发射机连接阳极电缆、阴极接地，打开电源，根据需要调节输出。发射机向地下电缆发送特定的电磁波信号，通过探管仪探测地下电缆的磁场来确定其位置、走向和埋深。

2.2.2 检漏方法

我们采用 “人体电容法”。它是用人体做检测仪的感应元件沿管道走向检测，当检测员走到漏点附近时，检测仪开始出现反应，当走到漏点正上方时，喇叭中的声音最响，数值显示最大，从而准确找到漏蚀点（图 1）。

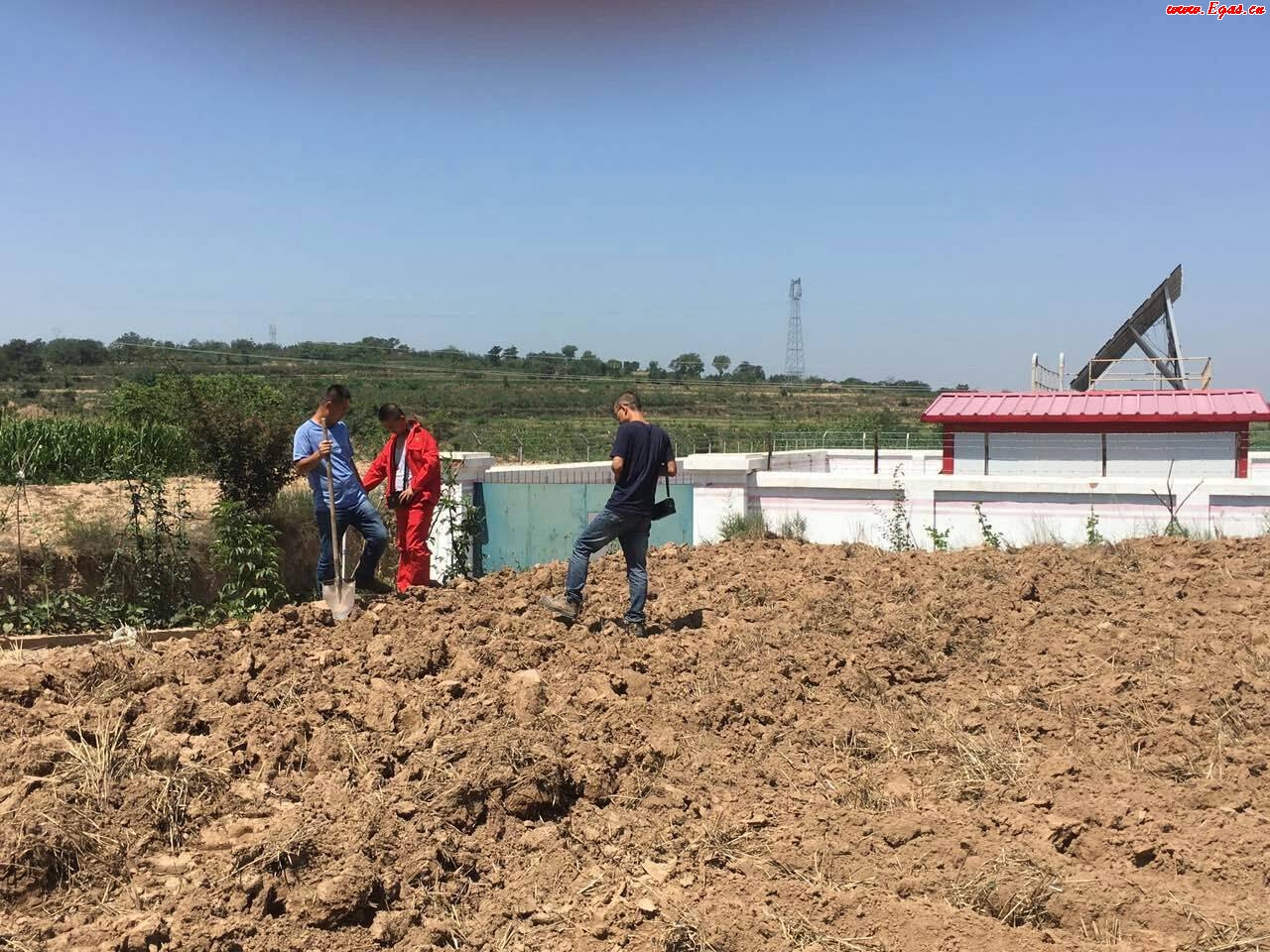

图 1 使用SL-2818检漏

3　开挖验证及修复

（1）对使用RD8000和晟利SL2818查找出的漏点进行开挖验证；

（2）对电缆断点或者破损点进行修复；

（3）用zc-8测试阳极接地电阻值，若不符合，继续排查，直到符合要求为止；

（4）恢复恒电位仪使其正常运行；

（5）从开挖结果来看，电缆氧化非常严重（图 2），且多处有铁锨铲破的痕迹，施工野蛮也为阴保留下了很多隐患。

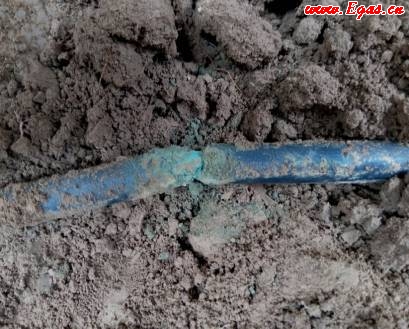

图 2 电缆破损氧化严重

修复完成后，使用ZC-8检测电阻正常，恒电位仪投用正常（图 3）。

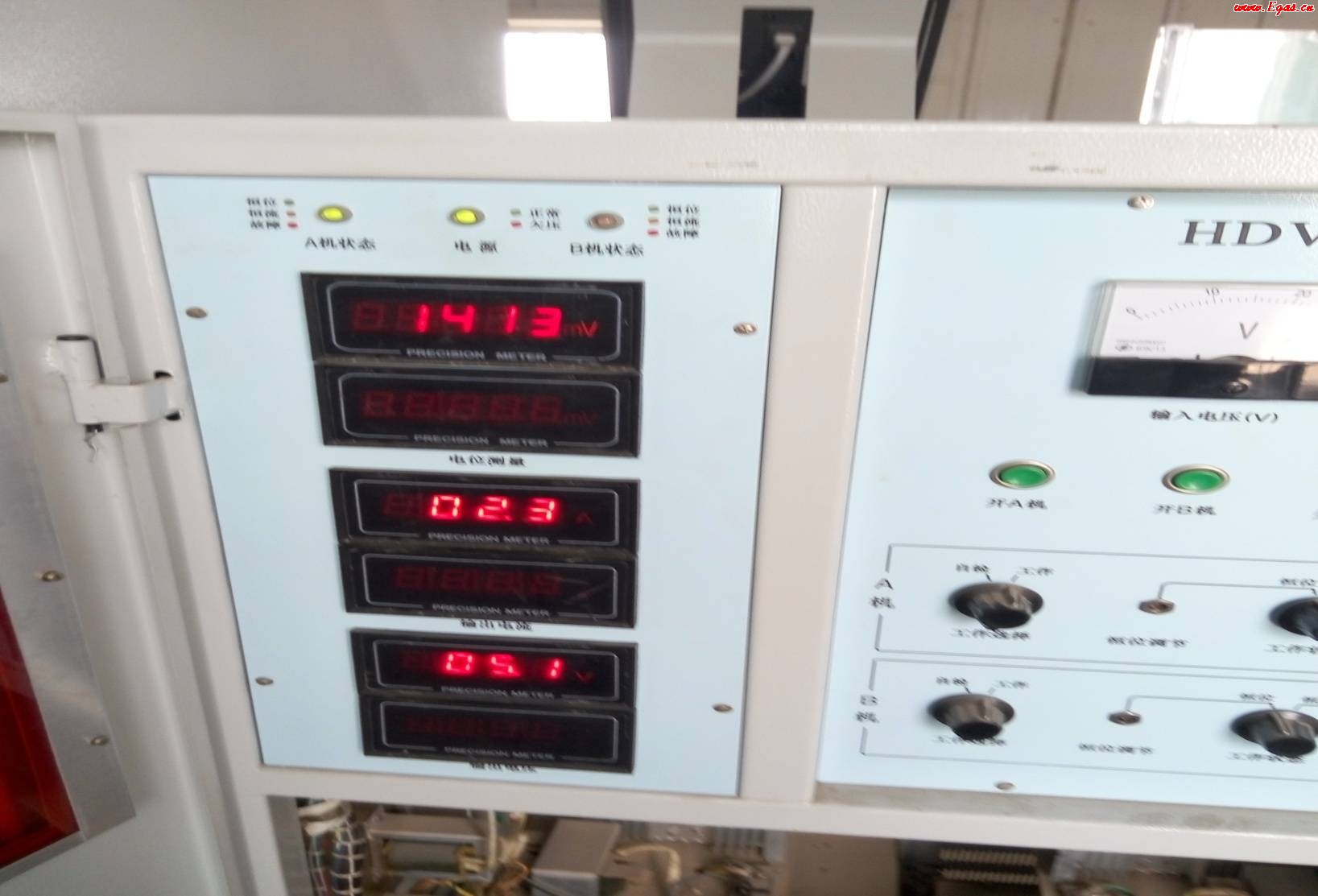

图 3 恒电位仪恢复正常使用

4　结论

此次恒电位仪故障，属庆阳站投产以来首次出现，且电缆走向不明，还有沿线高压线杂散电流等其他电缆信号的干扰，给检测工作带来了重重困难。经庆阳站反复检测，不断分析，克服诸多干扰，最终共查出4处断点，1处接头松动，2处电缆破皮。修复完成后恒电位仪投入正常使用。

从故障处理结果可以发现，传统的输油管道检测仪RD8000和SL-2818同样可以用于电缆故障检测，且使用方便，准确率高，成本低廉。
