（规范性附录）

防火封堵材料耐火性能试验标准试件的安装

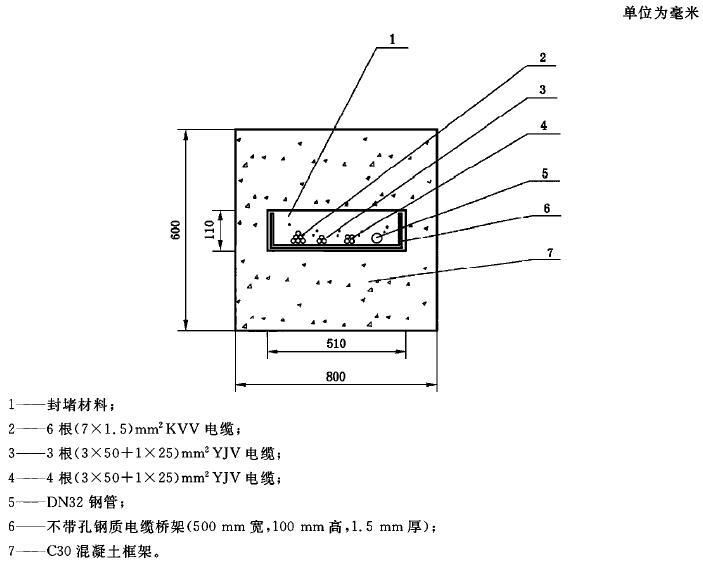

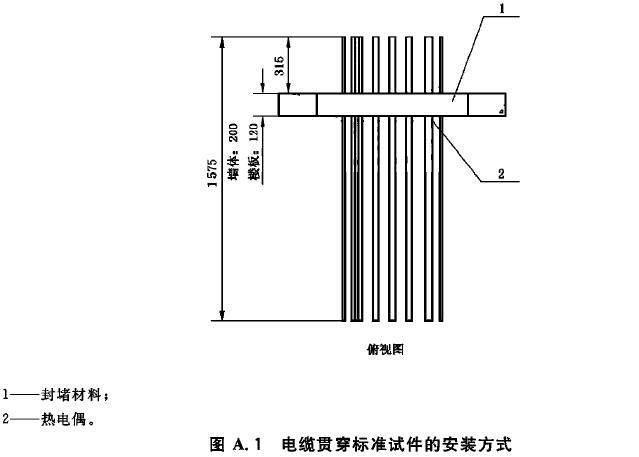

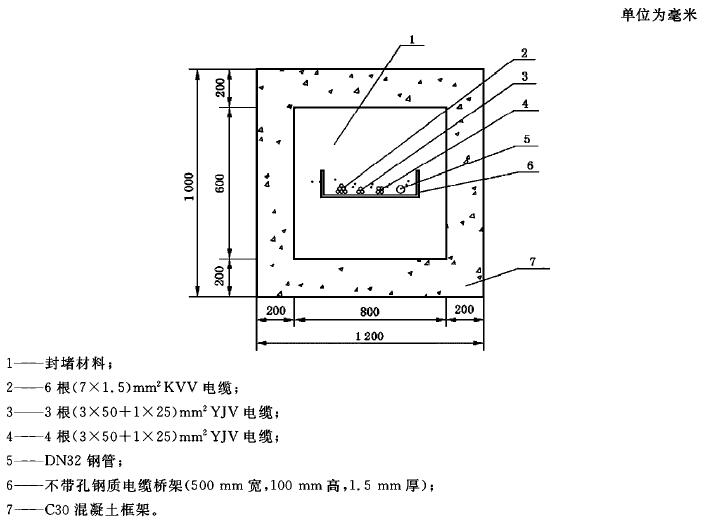

A．1  电缆贯穿标准试件的安装方式如图A．1所示。

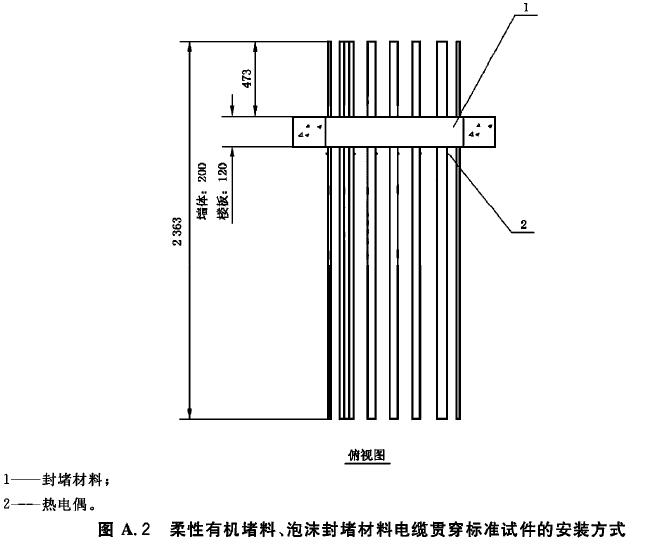

A．2  柔性有机堵料、泡沫封堵材料电缆贯穿标准试件的安装方式如图A．2所示。

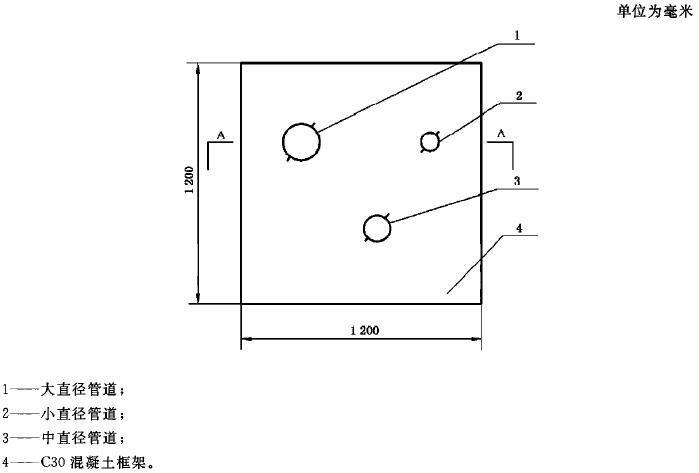

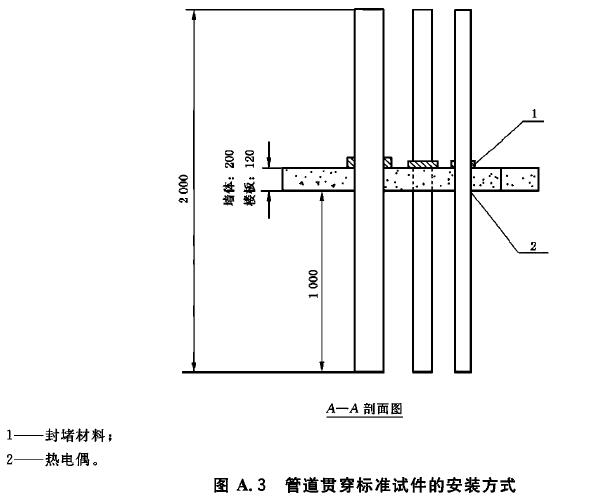

A．3  管道贯穿标准试件的安装方式如图A．3所示。

A．4  管道封堵材料安装在楼板或墙体上进行耐火试验，楼板和墙体应预留可穿试验用管的孔洞。管道封堵材料的安装方式应足以反映其实际使用情况，为使试验能够进行而作的安装修改应对管道封堵材料性能无重大影响。试验用塑料管材应符合相关产品的国家或行业标准的要求。

A．5  试验时将管道封堵材料用金属膨胀螺栓等金属件固定在结构厚度为120mm的现浇整体式C30砼楼板下（砼板受火面保护层厚度为10mm）或厚度为200mm砼墙体受火面一侧。试验用塑料管材总长度为2000mm，背火面塑料管材露出楼板或墙体长度为1000mm，受火面管口用同材质堵头或矿物棉封堵，封堵长度为(50±10)mm，背火面试验管距管口50mm处用支承件固定。在背火面距楼板或墙体25mm处管外表面对称两侧各安装1支热电偶。

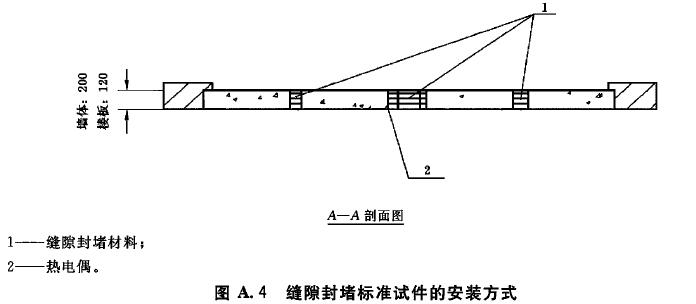

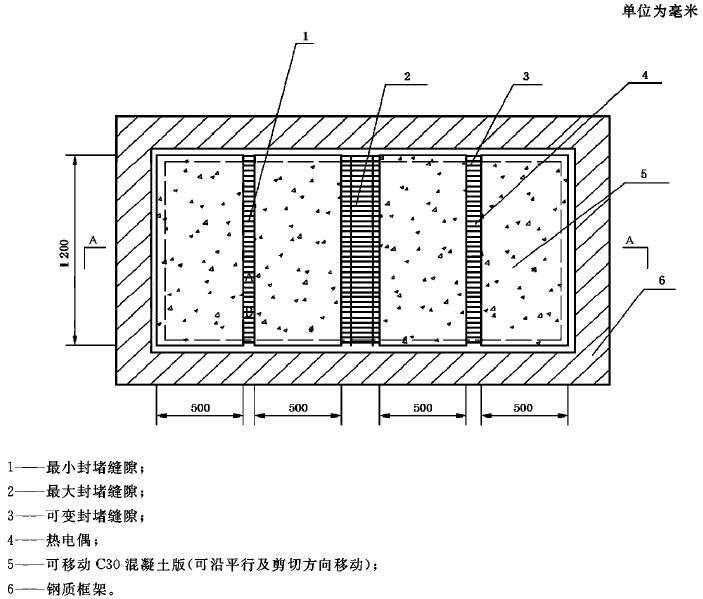

A．6  缝隙标准试件的安装方式如图A．4所示：

A．7  框架内用于支撑缝隙的板材为C30混凝土板（砼板受火面保护层厚度为10mm)。对于缝隙封堵材料，可根据委托方的要求，在实施耐火试验前或试验过程中采用机械的方式移动缝隙，移动方式可以是沿被支撑的平面移动缝隙的宽度，也可以是沿剪切方向或其他方向移动，移动的最大距离应根据缝隙封堵材料的性能由委托方确定。

A．8  在缝隙封堵材料的砼支撑构件上，在背火面距离缝隙边缘25mm处每条缝隙布置两支热电偶。在封堵材料背火面，沿缝隙中心线每条缝隙布置两支热电偶。

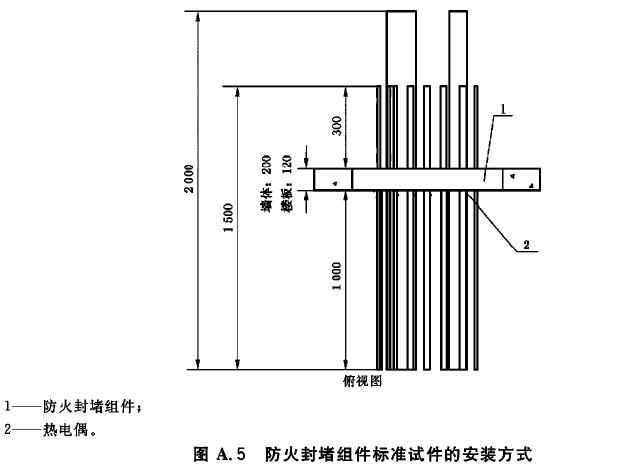

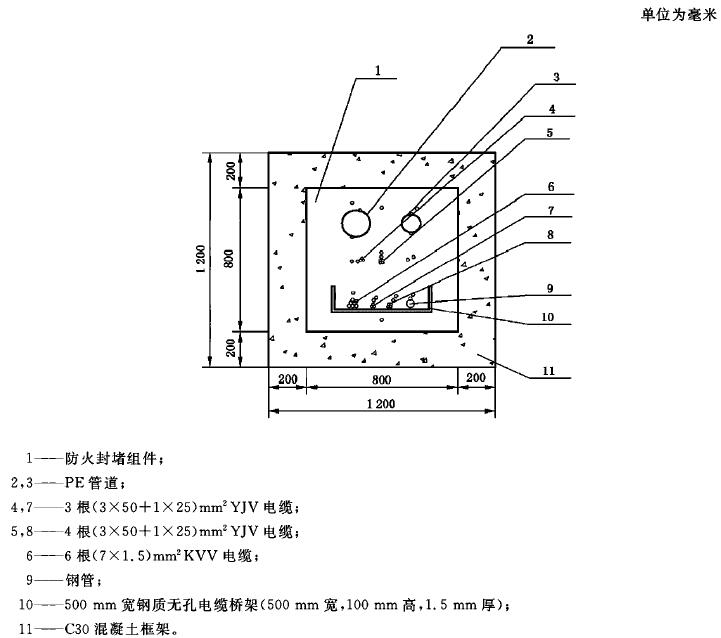

A．9  防火封堵组件标准试件的安装方式如图A．5所示。

A．10  在电缆贯穿标准试件和防火封堵组件标准试件的防火封堵材料表面，距离每种贯穿物25mm处各布置一支热电偶。在每种贯穿物表面距背火面25mm处布置一支热电偶。当贯穿物背火面作了绝热处理或有涂层时，在贯穿物上距离绝热层或涂层边缘25mm处布置热电偶。其他任何可疑点均可设置热电偶。
