声学探测非金属管线定位仪——燃气PE管线定位仪GPPL

通过国内5000多个实战现场验证，GPPL是一种针对燃气PE管线探测行之有效的解决办法。

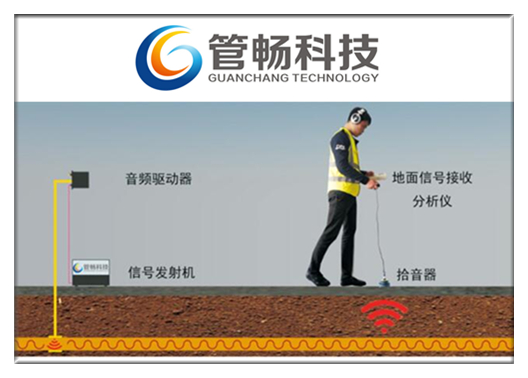

燃气PE管线定位仪GPPL是基于声学探测原理的一款非金属管线定位仪。它是通过音频发射器与燃气管道相连，并向管道内发射特定频率的声波信号，信号沿管道定向传播至远端，该声波信号在定向传播的同时，通过土壤立体传播至地面；此时接收机在地面上捕捉该声波信号，通过持续接收信号的强度来确定地下管线的位置。

由于GPPL是通过监听地面的信号来判断燃气管道走位置的，因此声波的衰减程度、声波的辐射宽度都会影响定位的准确度。一般情况下传声介质越单一（管道周围为单一属性的物质，周围没有空腔）或者土壤夯实的越好，探测效果越好，因为声波在单一介质或夯实的土地中衰减更慢、辐射面更窄。

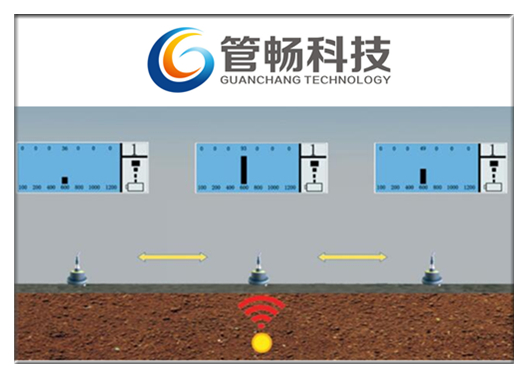

在判断信号强弱时，首先可以根据耳机听到的声音大小判断，在耳机无法判断的区域，可以根据显示器上1-99db音频信号数值的大小（在外界干扰较大时，要选择数值最小值为此点真实信号值）来判断信号强弱点。在探测同一位置点时，要在音频增益同一的情况下对比信号数值大小。

在探测燃气管道过程中，针对管道不同的埋地情况及现场实际情况，主要有以下探测技巧：

1.直线管道的探测技巧

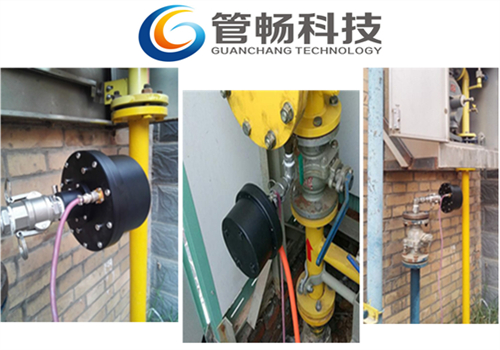

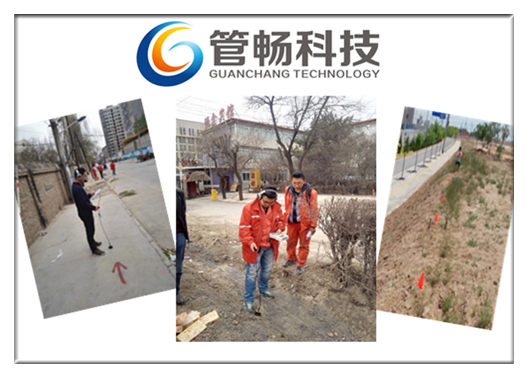

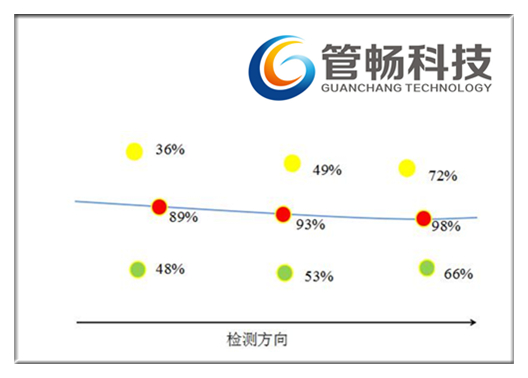

由于GPPL在探测时要与调压箱的放散阀、闸井的放散阀、入户登高管上的阀门等管道外露处与连接，在定位管线时，首先根据管线外露部分或已知的管线资料判断管线走向，沿着管线走向以3米为一段间距，垂直于管线走向横切找出信号值最大的点确定为管线位置点，然后依次找出下一个位置点，并依次做出标记。在探测过程中由于有些点位埋地情况比较复杂，声音强度较弱，扩散面较广，因此在无法根据声音判定管位时，可跳过此点在下一个点位监听。同时在探测时也可根据前后位置点为或信号较强的位置点，修正中间位置点或信号较弱的位置点。

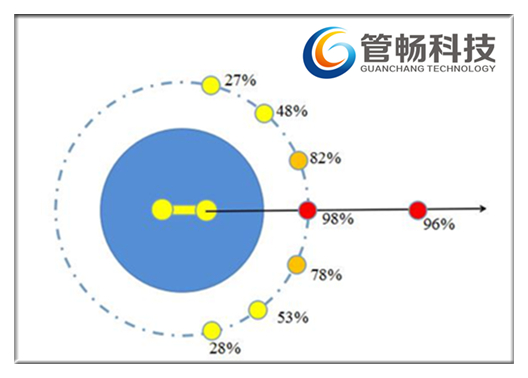

在无法确定管线的大致走向时，我们应该以接入点为圆心，以3-5米为半径，沿着圆周线盲找，找出信号值最大的点标记为管线第一个位置点，把接入点与第一个点连接起来，就可以判断出管线大致走向；如果第一个点信号较弱，为了确保管线点的准确性，通常会选取3 个点，第三个点作为验证来确保管线在一条直线方向上。在沿着管线探测时，如果走向出现轻微弯曲，在弯曲线附近应当减小探测间距。

2.管道弯头的探测技巧

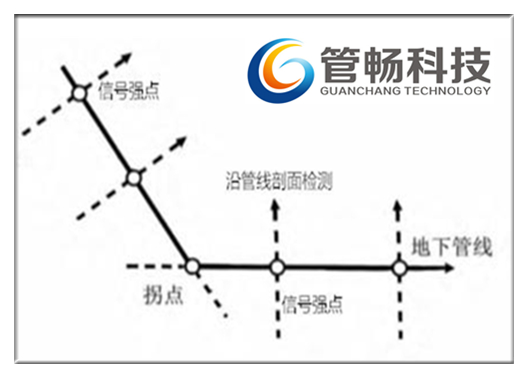

在探测过程中，如果沿管道走向探测时，声音突然减弱，这时可在此点与上一个点之间详细监听，找出声音最强点即为弯头所在位置（一般情况下由于声波在管道弯头处与管壁摩擦加剧，因此信号比直线位置点信号更强）。同时可以回到上一个点以此点为圆心，以3米为半径沿圆周线盲找，在找出信号最强点后，再以此点为圆心沿圆周，找出另一个信号较强的位置点，将这两点连成一条直线。在确定两条管线走向后，将这两条管线延伸交汇于一点，该点即可判定为管线的拐点。在实际探测过程中，可以结合两种方法综合判断。此外如果在沿圆周盲探时，没有遇到信号强点，可扩大探测半径寻找信号，如果确定无法找到信号源，可判定此处为管道终点，此时可以在上个点沿走向详查，找出信号最大点即为管道终点。

3.管道三通的探测技巧

在燃气PE 管道的敷设中，常有支线分出，在进行管道探测时，就需要确定出PE 管道支线与主线连接的位置，即三通点的位置。声波信号在传输过程中，信号会逐渐衰减，遇到管道分支，信号强度会有所分散；但是当在三通位置点，由于空气震动体量增加，气体与管壁的摩擦加剧，传播到路面的信号较周围也最为强烈。

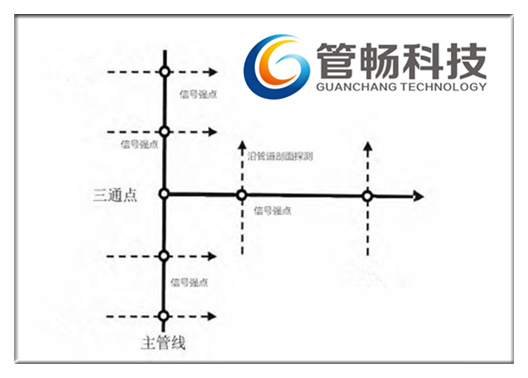

探测三通点时，也可采用间接的几何交汇法；当我们发现疑似三通位置时（通常在遇到三通时，三通位置信号会异常强烈），在与主管线垂直方向3米以外横切探测，找出信号最强的一个点后，在其延伸方向再找出第二个信号最强点，两点连成一条直线，用交汇法就可以定出三通点的位置。

在城市排管中，一般三通会出现在小区门口附近、路口附近、工厂门口附近等位置处，因此在没有三通位置资料时，可以在这些位置附近利用直线交汇法详细探查。

4.复杂埋地情况下探测技巧

在现场探测过程中，由于PE 管抗压性较差，敷设过路管线时还要在管线的外部加一层混凝土或铸铁套管，因此在遇到过路套管时，音频信号会突然消失，此时可沿管线走向，在路面另一侧寻找信号位置点。在出现发射信号丢失的现象时，也有可能是因为此处的管道埋设太深、土壤太过疏松或者周围有空洞，导致信号衰减太厉害，现场探测可以沿走向再次寻找信号点，进行判断。
