中国东部中新代含油气盆地中发育各种类型的火山岩，在这些火山岩中发现了具有商业价值的油气藏，该类油气藏正成为中国中新生代盆地勘探的新领域[1]。储层预测是火山岩气藏勘探的核心问题[2]，而储层预测的关键是看储集空间是否发育。
　　火山岩储集空间类型及其成因机理是开展这项研究的基础，各专家对火山岩储集空间类型的分类不尽相同[1,3～6]，可归纳为原生孔隙、次生孔隙和裂缝3大类。孔缝组合类型因研究精度不同有细微差别，一般有孔隙型、孔隙-裂缝型、裂缝-孔隙型和裂缝型4大类。火山岩的岩性[7]、岩相[8～11]、喷发环境[12]、构造活动及其成岩作用[13]跟储集空间的发育密切相关。火山岩孔隙在整个成岩作用过程中是不断变化的[14]。孔隙喉道对火山岩储层气井产能影响非常大[15]。裂缝的发育对火山岩储层的连通性、渗流性起着重要的作用[16]，因此经常被单独作为研究对象[17]。火山岩储集空间的研究也不再局限于运用岩心观察、铸体薄片、扫描电镜、黏土矿物X光衍射和压汞等地质手段，一些地球物理方法(像常规测井资料分析、成像测井和核磁测井)也渐渐被得到广泛应户甘。
　　笔者基于前人的研究基础，统计了松辽盆地营城组火山岩中不同孔缝的面孔率，得出了16种岩性12种亚相的主要储集空间类型，讨论了原牛孔隙和次生孔隙的成因，对火山岩气藏的勘探开发有一定的帮助。
　　1分析方法
　　本次研究利用面孔率统计的方法。选取的样品68块来自松辽盆地盆缘露头区，99块来自瓮地内徐家围子断陷，取样原则以涵盖各类岩性和孔缝为标准。具体研究步骤如下：①在CoreDBMS软件中对岩石照片中的孔隙进行区域分割，若孔隙类型不同，可以多次区域分割，分别统计，最后得到孔隙的而孔率，裂缝面孔率的统计同理；②统计不同岩性孔缝的面孔率的平均值；③计算不同岩性中各孔缝类型的百分含量(图1)；④计算不同岩相中各孔缝类型的百分含量(图2)。

　　2储层储集空间类型及其分布特征
　　本次储集空间分类沿用王璞琚等(2007)的分类方法，分为3大类：原生孔隙、次生孔隙和裂缝；亚类根据统计出现的频率有所调整，分为12亚类：原生气孔、杏仁体内孔、颗粒/晶粒间孔、基质收缩裂隙、矿物炸裂纹和解理缝隙；晶内溶蚀孔、基质内溶蚀孔、角砾间孔；原生收缩缝隙、充填残余/构造裂缝、溶蚀构造裂缝、隐爆裂缝。

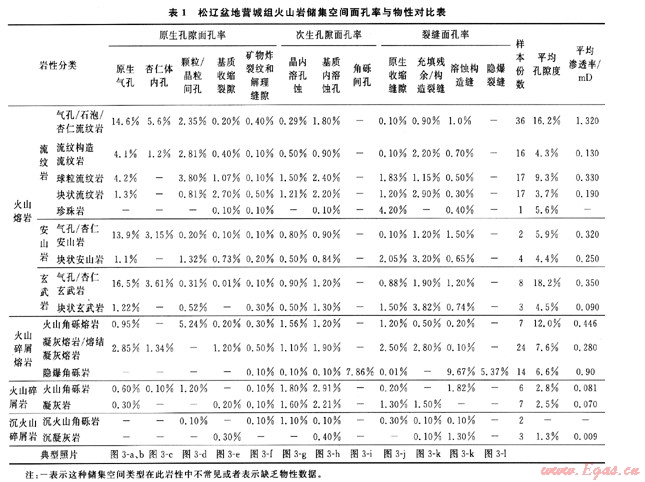

　　统计了167份样本16种岩性照片中不同孔缝的面孔率，求取每种岩性的孔缝对应面孔率平均值列于表1，并与物性做了对比。

　　2.1各类孔缝在不同岩性的分布特征

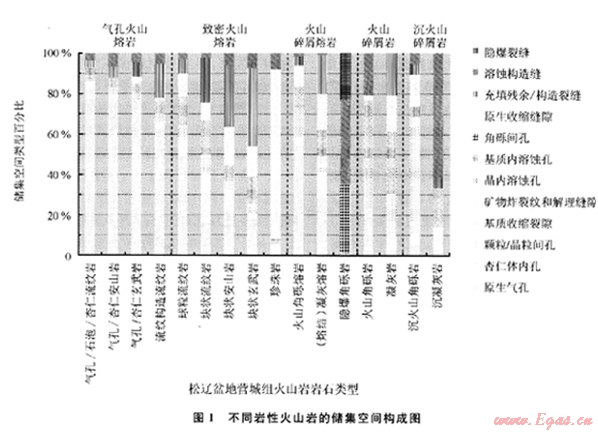

　　通过表1计算出各类孔缝在同种岩性的百分比，从而对各岩性的主要储集空间有一定的认识。结果显示(图1)：气孔类火山熔岩基本以原生孔隙为主，与次生孔隙的比接近7.6：1；裂缝比例小，与孔隙比约为1：6。致密火山熔岩原生孔隙与次生孔隙相差不多，比值约为1.8：1；孔隙与裂缝的比值接近1：2，裂缝相对发育。火山碎屑熔岩原生孔隙略多于次生孔隙，比值约为2.7：1(隐爆角砾岩除外，以次生孔隙为主)；孔隙与裂缝比近2：1。火山碎屑岩中次生孔隙较原生孔隙发育，两者比约为1.6：1；孔隙与裂缝比约为1.1：1。沉火山碎屑岩孔隙类型基本是些次生孔隙或裂缝，原生孔隙、次生孔隙和裂缝比为0.3：1：1.1。
　　不同岩性面孔率与孔隙度大致成正相关(表1)，面孔率大者孔隙度也高。大孔对孔隙度的贡献比较大，因此气孔熔岩一般较致密熔岩的孔隙度大。
　　2.2各类孔缝在不同岩相的分布特征

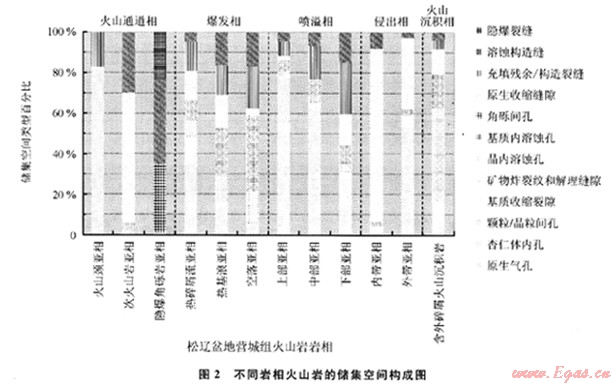

　　就整个火山机构相带而言，在横向上火山口-近火山口相带常为构造薄弱带，也是孔缝发育带。如火山通道相发育砾间孔和裂缝，侵出相发育基质收缩裂隙，爆发相和喷溢相发育原生气孔(图2)。该部位相带孔隙度、渗透率一般较好，是油气勘探有利区。距离火山口越远，火山岩组成主要是细粒火山碎屑，储集空间类型相对不发育，再加后期埋深压实作用，储集物性变差。如火山沉积相储集类型主要是次生孔隙和裂缝(图2)。
　　在垂向上，由于熔浆喷出地表，顶部挥发分较多，造成原生孔隙分带，喷溢相或爆发相火山岩顶部气孔最发育。所以，爆发相亚相从空落亚相→热碎屑流相(从下→上)，原生孔隙比例上升，次生孔隙比例下降，各种构造缝比例下降；喷溢相亚相自下而上(下部亚相→上部亚相)，原生孔隙比例上升，次生孔隙裂缝比例下降(图2)。
　　3原生孔隙、次生孔隙成因探讨

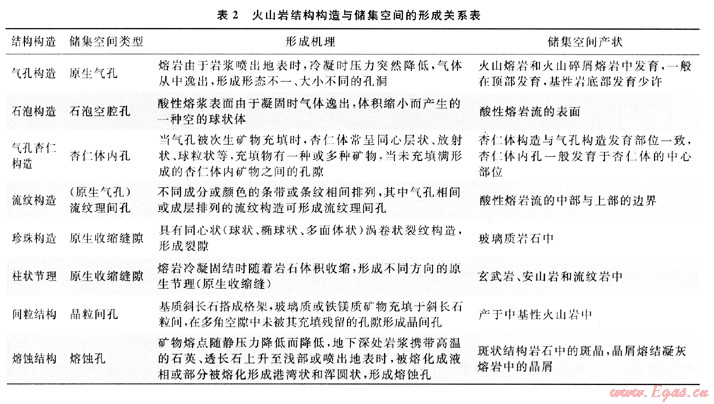

　　岩性不同孔缝发育有差异，原因主要在于岩浆作用和后期成岩作用。不同岩浆作用方式会形成不同的结构构造，火山岩结构构造与储集空间有成因联系(表2)，原生孔隙和原生收缩缝隙一般伴随着这些结构构造的发育而保存。火山岩在后期遭受不同成岩作用改造也会对孔缝发育有影响。

　　3.1火山岩结构构造与原生孔隙、原生收缩缝隙的形成
　　原生孔隙是火山岩储集空间形成的基础。研究表明，原生孔隙的发育程度由火山岩的岩性决定[18]。那么岩性又是如何决定孔隙的？笔者在研究过程中发现，一些特殊结构构造发育的火山岩孔缝数量较多，它们是以下结构构造：
　　3.1.1气孔构造
　　气孔构造形成原生气孔，最常见，在孔缝中的百分比较高(图1)，是一种重要的储集空间类型[19]，易形成好储层。
　　3.1.2石泡构造
　　石泡构造形成石泡空腔孔(图3-b)，少见，一旦发育则占孔隙的主要类型。
　　3.1.3气孔杏仁构造
　　气孔杏仁构造形成杏仁体内孔(图3-c)，常见，在孔隙类型中的比例一般(图1)。
　　3.1.4流纹构造
　　流纹构造形成流纹理间孔(图3-a)，常见，且特点是气孔成串珠状分布，可能发生连通的孔隙，在喷溢相中、上部亚相发育(图2)，如果此后遭受风化淋滤作用，极易形成风化壳(图3-m)，且该类构造的岩石在平面上延伸较长，所以可形成大面积的储层。
　　3.1.5珍珠构造
　　珍珠构造形成原生收缩缝隙(图3-j)，少见，基本是玻璃质岩石的主要储集空间，可能是好储层。
　　3.1.6柱状节理
　　柱状节理形成原生收缩缝隙(图3-n)，一般在露头常见，岩心识别难。这种构造在火山口-近火山口附近发育，节理缝一般垂向分布，且延伸跟岩体的厚度相当，不仅可作为储集空间，而且是一种良好的渗流通道，能形成好储层。
　　3.1.7间粒结构
　　间粒结构形成晶粒间孔(图3-g)，少见，发育在中基性岩中，可能占主要孔隙类型。
　　3.1.8熔蚀结构
　　熔蚀结构形成熔蚀孔(图3-f)，常见，在孔隙类型中的百分比较小，一般可与炸裂纹形成连通，这类岩石一般是好储层。一些结构构造跟火山岩化学成分相关，如流纹构造、球粒结构发育在酸性岩中，间粒结构发育于中基性岩中。因此，同为致密的火山熔岩，其内部孔缝成因不同造成储集空间组合比例不同(图1)。

　　3.2晚期成岩作用与次生孔隙和裂缝的形成
　　晚期成岩作用是指火山岩固结成岩后[20]，因构造、热液、风化淋滤和埋藏等活动的影响发生的各种地质作用。后期构造作用、风化淋滤作用、溶蚀作用和脱玻化等改造作用对次生孔隙的形成起决定作用。
　　3.2.1构造作用
　　构造作用形成构造裂缝(次生裂缝)。一般火山岩越致密、脆性越强，构造裂缝越容易形成[21]，如图1所示，致密块状流纹岩、安山岩、玄武岩，熔结凝灰岩和凝灰岩构造裂缝优于其他岩性。构造裂缝不仅自身可作为储集空间而且可以充当渗流通道。因此有人称它是火山岩储层形成的先决条件[16]。
　　3.2.2风化淋滤作用
　　风化淋滤作用是次生孔隙形成的主要阶段，它是对暴露地表或近地表火山岩的改造，不仅增大了孔隙度而且使渗透率得到了改善，可以形成各种风化壳型储层。它是影响火山岩储集性能的一个重要因素。
　　3.2.3溶蚀作用
　　溶蚀作用形成溶蚀孔隙和溶蚀裂缝。其中，长石是分布最广泛的易溶矿物[22]，火山灰(图3-h)、其他黏土矿物和碳酸盐岩矿物的溶蚀也比较常见。溶蚀作用使原生孔、缝向扩大方向发展，增加有效储集空间。次生孔隙的发育程度主要取决于溶蚀作用的强度[14]。
　　3.2.4脱玻化作用
　　脱玻化作用使粒间孔隙变大。流纹岩中的球粒结构可以是火山玻璃脱玻化的产物，其结果使球粒间的孔隙增大[23]，如图3-d所示。因此脱玻化作用对储集空间的影响不可忽视。
　　成岩作用不仅使火山岩储集空间在横向上有延伸(风化壳)，而且在纵向上更有渗流通道的保障(柱状节理缝和构造缝)，另外在岩体内部还有各种微型孔缝，因此，火山岩有条件形成良好的储集层。
　　4结论
　　1)气孔火山熔岩以原生孔隙为主，致密火山熔岩原生孔隙、次生孔隙和裂缝比例相差不多，火山碎屑熔岩原生孔隙略多于次生孔隙和裂缝，火山碎屑岩以次生孔隙为主，沉火山碎屑岩以溶蚀孔隙和溶蚀裂缝为主。
　　2)火山通道相孔隙以砾间孔为主，裂缝比较发育；爆发相和喷溢相从底部→顶部，原生孔隙比例上升，次生孔隙比例和构造裂缝比例下降；侵出相以基质原生收缩缝隙为主，火山沉积相储集类型主要是次生孔隙。
　　3)发育气孔构造、石泡构造、气孔杏伊构造、流纹构造、珍珠构造、柱状节理、间粒结构和熔蚀结构的火山岩易形成原生气孔和裂缝。后期构造作用、风化淋滤作用、溶蚀作用和脱玻化等改造作用促进了次生孔缝的形成。
　　致谢：感谢刘万洙老师给本文的建议，感谢张艳玲和黄玉龙提供了部分照片。
　　参考文献
　　[1]赵文智，邹才能，李建忠，等.中国陆上东、西部地区火山岩成藏比较研究与意义[J].石油勘探与开发，2009，36(1)：1-11.
　　[2]舒萍，丁日新，纪学雁.徐深气田火山岩储层储集空间特征及渗流机理[J].天然气工业，2009，29(8)：82-85.
　　[3]谢庆宾，韩德馨，朱筱敏，等.三塘湖盆地火成岩储集空间类型及特征[J].石油勘探与开发，2002，29(1)：84-86.
　　[4]余淳梅，郑建平，唐勇，等.准噶尔盆地五彩湾凹陷基底火山岩储集性能及影响因素[J].地球科学：中围地质大学学报，2004，29(3)：303-308.
　　[5]杨双玲，刘万洙，于世泉，等.松辽盆地火IIJ岩储层储集空
　　间特征及其成因[J].吉林大学学报：地球科学版，2007，37
　　(3)：506-512.
　　[6]岑芳，罗明高，姚鹏翔.深埋藏火山岩高孔隙形成机制探讨[J].西南石油学院学报，2005，27(3)：8-10.
　　[7]孙圆辉，宋新民，冉启全，等.长岭气田火山岩岩性和岩相特征及其对储集层的控制[J].石油勘探与开发，2009，36(1)：68-73.
　　[8]王璞瑁，迟元林，刘万洙，等.松辽盆地火山岩相：类型、特征和储层意义[J].吉林大学学报：地球科学版，2003，33(4)：449-456.
　　[9]陈庆，钱根宝，党艳，等.克92井区火山岩地层格架与岩相研究[J].西南石油大学学报，2008，30(4)：48-50.
　　[10]林承焰，丁圣，李坚，等.贝尔凹陷火山岩相类型及石油地质意义[J].西南石油大学学报：自然科学版，2010，32(3)：180-184.
　　[11]孙国强，赵竞雪，纪宏涛，等.准噶尔盆地陆西地区石炭系火山岩岩相[J].天然气工业，2010，30(2)：16-20.
　　[12]王仁冲，徐怀民，邵雨，等.准噶尔盆地陆东地区石炭系火山岩储层特征[J].石油学报，2008，29(3)：350-355.
　　[13]闫林，周雪峰，高涛，等.徐深气田兴城开发区火山岩储层发育控制因素分析[J].大庆石油地质与开发，2007，26(2)：9-13.
　　[14]侯英姿.松辽盆地杏山——莺山地区火山岩储集空间类型特征及其控制因素[J].特种油气藏，2003，1O(1)：99-102，105.
　　[15]金成志，杨双玲，舒萍，等.升平开发区火山岩储层孔隙结构特征与产能关系综合研究[J].大庆石油地质与开发，2007，26(2)：38-41，45.
　　[16]舒萍，纪学雁，丁日新，等.徐深气田火山岩储层的裂缝特征研究[J].大庆石油地质与开发，2008，27(1)：13-17.
　　[17]王拥军，胡永乐，冉启全，等.深层火山岩气藏储层裂缝发育程度评价[J].天然气工业，2007，27(8)：31-34.
　　[18]冯子辉，邵红梅，童英.松辽盆地庆深气田深层火山岩储层储集性控制因素研究[J].地质学报，2008，82(6)：760-769.
　　[19]董冬.火山岩储层中的一种重要储集空间——气孔[J].石油勘探与开发，1991，18(1)：89-93.
　　[20]高有峰，刘万洙，纪学雁，等.松辽盆地营城组火山岩成岩作用类型、特征及其对储层物性的影响[J].吉林大学学报：地球科学版，2007，37(6)：1251-1258.
　　[21]刘万洙，王璞瑁，门广田，等.松辽盆地北部深层火山岩储层特征[J].石油与天然气地质，2003，24(1)：28-31.
　　[22]赵海玲，王成，刘振文，等.火山岩储层斜长石选择性溶蚀的岩石学特征和热力学条件[J].地质通报，2009，28(4)：412-419.
　　[23]赵海玲，黄微，王成，等.火山岩小脱玻化孔及其对储层的贡献[J].石油与天然气地质，2009，30(1)：47-52，58.
