燃气中压管网泄漏抢修方法_安全运行

摘要

摘要：探讨了城市燃气中压管网泄漏事故的性质判断和泄漏点的查找方法、险情的控制、泄漏点的开挖及修复方法，介绍了快速堵漏管卡抢修方法。关键词：燃气泄漏；抢修；快速堵漏管卡Repa

摘要：探讨了城市燃气中压管网泄漏事故的性质判断和泄漏点的查找方法、险情的控制、泄漏点的开挖及修复方法，介绍了快速堵漏管卡抢修方法。

关键词：燃气泄漏；抢修；快速堵漏管卡

Repair Methods of Gas Middle-pressure Network Leakage

MA Qiuli

Abstract：The nature judgment of leakage accidents of city gas middle-pressure network，detection methods of leakage point，danger control，excavation and repair methods of leakage point are discussed.The rapid plugging clamp is introduced.

Key words：gas leakage；repair；rapid plugging clamp

1 概述

秦皇岛市燃气管网自1993年8月投产运行，至今已有18年。虽然近几年进行了全部中压管网和部分低压管网的改造，但仍有逾100km的旧低压管网在运行，旧管道材质多为铸铁，接口为锥套式柔性接口。随着时间的推移及地质条件的变化，已连续发生多起中、低压管网的泄漏事故。发生燃气泄漏时，一旦抢修不及时或抢修方法不当，很容易发生着火、爆炸等次生灾害。笔者在近几年的抢修实践中，针对铸铁管道泄漏事故，总结了一些经验和教训，本文就抢修过程中的有关问题加以探讨。

2 事故性质的判断和泄漏点的查找

抢修人员接到泄漏报警后，依据生产抢险预案迅速通知应急救援抢险指挥部相关人员，并立即赶到现场。根据报警情况，通过以下方法确认事故性质：①鼻闻，这是到达现场的第一检测手段。②检测，如是室内报警，在检查室内设施无泄漏后，全面检查室内空间、地漏、卫生间、供暖管道套管及室外相关井室；如是室外泄漏，检查环境、地表以及打孔点的燃气浓度。③打孔，在管道沿线打孔检查，测定孔内燃气浓度，并可采用集气管试烧方式判断泄漏点。

泄漏性质确定后，立即报告救援抢险指挥部。接下来的工作就是判断泄漏点位置及泄漏的具体情况，即判断是接口连接套断裂、直管断裂还是局部漏点。初始的查漏方法是沿管道走向打孔排查，用手持式检漏仪检测，将发现的浓度高的位置初步确定为泄漏点。2008年我公司购进了日本生产的手推车式检测仪，与手持式检漏仪同时使用效果更佳，便于及时发现漏点。

此外，根据近几年管网泄漏多为连接套接口漏气的特点，首先从附近燃气设施(如阀门、凝水缸等)开始，按整根管段(一般铸铁管整根管段长6m)测量至泄漏区域附近，初步判断该处接口点为泄漏点。

3 险情的控制

泄漏性质和泄漏点初步确定后，现场人员一方面利用手机、对讲机等通讯工具按预案要求通知其他抢修人员迅速赶赴现场，另一方面就是控制险情。首先检测附近各种井室、管沟、建筑物等易聚积燃气的空间的燃气浓度，用燃气检测仪检测。如显示存在燃气，应立即小心打开井、沟盖和建筑物门窗等进行通风，避免产生火花发生爆炸。如造纸厂家属楼低压管道发生泄漏时，泄漏后的燃气从供暖管沟窜入了室内。抢修时，为防止人员窒息和次生灾害发生，采取的主要措施就是打开门窗和供暖管沟盖板，疏散室内人员，通风以降低燃气浓度。险情初步控制后，还要做好现场警戒，疏散现场人员。现场警戒如有难度，可求助有关部门(如公安部门等)协助。

4 泄漏点的开挖

其他抢修人员到达现场后，要进行泄漏点的开挖工作。因燃气易燃易爆，我公司特别准备了防爆铜质锹镐。但是即使使用这些防爆工具，仍然出现过开挖过程中着火的事例，如海后住宅楼低压燃气泄漏事故、燕海东里低压燃气泄漏事故、建国路与港城大街交叉口中压燃气泄漏事故等。根据这些经验教训，我们采取了在开挖前及开挖过程中向开挖工作面注水的方法，同时在现场准备灭火器备用。注水后，既看清了泄漏的燃气窜出地面产生的水泡，确定泄漏点大小，更准确地确定了泄漏点位置，又避免了因锹镐碰击石块出现火花引燃燃气。多次抢修的实践证明，这种注水抢修方法起到了非常好的效果。

另外，在开挖过程中，由于燃气大量外漏，为避免抢修人员窒息中毒，我公司采用了日本生产的正压呼吸器和空气瓶式呼吸器。以前使用的长管呼吸器由于受现场条件和自然风的影响较大，易造成抢修人员呼吸困难。而这种正压呼吸器和空气瓶式呼吸器受现场条件影响较小，能有效保障抢修人员的人身安全，加快了泄漏点的开挖速度。

5 泄漏点的修复

泄漏点作业坑开挖完成后，需要进行泄漏点的修复工作。由于秦皇岛市中压管网两个阀门的间距较大，阀门之间涉及的小区较多，而且低压管网联网较少，一旦关闭泄漏点两侧的中压管网阀门，将影响到多个小区居民用户、商业用户乃至工业用户的用气，所以泄漏点的修复要避开用气高峰。如泄漏事故正好发生在用气高峰，视泄漏量大小而定。如不会对整个管网运行和周围群众生命财产安全造成危害，可派专人现场监护，避开用气高峰再行修复。

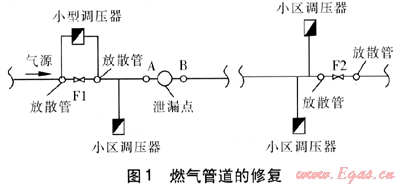

燃气管道的修复见图1。修复作业开始前，做好以下准备工作：①在泄漏点两侧管道上各钻1个工作孔(A、B)并装上阀门备用，一般要求工作孔距泄漏点不小于500mm，孔径为4mm或50mm。②将F1阀门两侧的放散管相连，并在连接处安装小型调压器。当泄漏管段压力较低时，利用小型调压器补气，控制泄漏管道内的压力，保证不放空管道形成负压，而且要在低压管网压力低于588Pa时对各小区进行补气。

修复作业开始时，派人在各调压站监测各小区中、低压管网压力，当确定各小区均无大量用气后，关闭泄漏点两侧的阀门F1、F2。在阀门F1、F2关闭后、放散燃气前，将各小区低压压力提高到2940Pa后，关闭小区调压器，以满足少数用户的用气需求(如果作业时小区的低压压力低于784Pa，可打开小区调压器旁通供气)。在F2阀门左侧的放散管进行放散，将中压压力降至784～980Pa。压力降到抢修工作压力后，开始作业。秦皇岛市燃气管道大部分是等截面铸铁直管道，接口采用锥套式柔性接口，因此不论泄漏点是位于管道接口还是管道本身，要想修复均需切掉一段泄漏点所在的管道(长约1m)，更换新管道，重新使用连接套连接。切断管道前，拆掉工作孔A、B上的阀门，塞入阻气袋(防止切断管道时放空燃气，混入空气产生爆炸)。然后切断管道并更换新管道，进行接口连接等工作。接口连接完毕，撤出工作孔A处的阻气袋，通过F1处的小型调压器输送燃气，用燃气置换新管道内的空气。置换完成后，撤掉工作孔B处的阻气袋，稍开阀门F1，使管内压力缓慢上升，达到运行压力后，对接口进行查漏。查漏合格则完全打开阀门F1、F2。在完全开启阀门F1、F2前，各调压站人员关闭小区调压器旁通阀，准备恢复正常供气。另外，如果小区压力低于588Pa，且抢修发生在夜间，为防止出现用户室内事故，应先关闭调压器，在清晨用气前进行恢复供气的宣传，才能开启调压器进行供气；如果小区压力大于588Pa，可把压力直接调整到正常压力恢复供气。以上工作完成后，回填作业坑，清理现场，作业结束。

6 燃气快速堵漏管卡的使用

秦皇岛市原有燃气采暖用户3000余户，分布在4～5个小区。如果这些小区燃气管网在冬季发生泄漏，任何时间都不能停气，而且即使其他部位管网发生泄漏，使用以上程序和方法进行抢修，既浪费时间，投入的人力多，还可能发生其他的连带事故。针对泄漏点多为接口点等特点，我公司研制出了燃气快速堵漏管卡。该管卡分为上下两部分，不用切掉损坏的管道，直接把连接套全部包在里面，管卡和管道间添加丁腈橡胶圈，从外部打胶密封。该管卡研制成功后，在以后的十几次抢修中起到了很好的作用。快速堵漏管卡的使用虽然增加了成本，但在抢修中节省了大量时间和精力，为燃气泄漏快速抢修提供了很好的方法，也减少了抢修时可能造成的其他次生灾害，获得河北省科技成果奖，并被其他燃气公司借鉴，取得了良好的社会效益。

(本文作者：马秋礼秦皇岛市燃气总公司河北秦皇岛 066000)
