摘　要：四川盆地西部新场地区上三叠统须家河组二段经历了多期的构造运动，天然裂缝非均质性强、预测难度大，以往认识与实际生产出现了偏差。为此，根据岩心裂缝观察描述、相似露头区裂缝调查结果，从裂缝产状、规模、缝面特征、有效性等方面分析了该区天然裂缝的发育特征：裂缝纵向延伸受制于岩层厚度，一般不具穿层性，横向延伸长度一般不超过5m；裂缝发育非均质性强，密度可达O.8条／m，发育程度为中高。结合裂缝发育特征及构造演化背景，采用岩石声发射实验、裂缝充填物稳定碳氧同位素分析、裂缝充填物流体包裹体测定等实验测试分析手段，确定新场地区须二段气藏内天然裂缝形成期次有4期，分别对应印支期、燕山期、喜马拉雅期三幕和喜马拉雅期四幕；早期裂缝以完全充填和半充填为主，喜马拉雅期三幕、四幕形成的晚期裂缝以未充填为主，其中喜马拉雅期四幕时期形成的裂缝有效性较高。

关键词：四川盆地西部  新场地区  晚三叠世  裂缝特征  形成期次  岩石声发射  稳定碳氧同位素  流体包裹体

Timing of natural fractures formed in the gas reservoirs of the 2^nd member of Xujiahe Fm in the Xinchang area，western Sichuan Basin

Abstract：The 2^nd member of the Upper Triassic Xujiahe Fm in the Xinehang area，western Sichuan Basin，experienced muhi-stage tectonic movements，resulting in strong heterogeneity of natural fractures，which is difficult to map．Based on the observation and description of fractures in cores and the investigation of fractures on the analogous outcrops，this paper analyzes the dovelopment characteristics of the natural fractures in the study area in the respects of fracture occurrence，size，fracture surface features and effectiveness．The vertical growth of the natural fractures is controlled by layer thickness and is eommonly within the layers，and the lateral extension of the fractures is generally no more than 5m．The heterogeneity of fractures is strong with a fracture densitv of 0.8fractures per meter，and the development levels of fractures are from medium to high．In combination with fracture dovelopment features and tectonic evolution background，experimental tests，such as rock acoustic emission experiment，stable carbon oxygen isotopic analysis of fracture fillings and fluid inclusion test of fracture fillings，reveal that the natural fractures in the 2^nd member of Xujiahe Fm in the Xinchang area were formed in four stages，which corresponds to the Indo Sinian period，the Yanshanian period，and the 3^rd and 4^th episodes of the Himalayan period respectively．The early fractures are mostly fully-filled or semi-filled，while the late fractures formed in the 3^rd  and 4^th episodes of the Himalayan period are mainly non-filled．The effectiveness of fractures formed in the 4^th episode is particularlyhigh．

Key words：western Sichuan Basin，Xinchang area，Late Triassic，fracture feature，timing of fracture，reck acoustic emission．Stable carbon-oxygen isotope，fluid inclusion

四川盆地西部新场地区上三叠统须家河组二段气藏自X851井获高产工业气流以来已显示出须二段气藏的巨大开发前景^[1]。该气藏位于四川省德阳市以北约20km，西邻孝泉气田，东接东泰合兴场气田，西南距马井气田40km，南距洛带气田80km，可依托川西地区成熟的输气管网向各地市县天然气用户供气。

新场地区在须二段沉积时期以川西坳陷西北部龙门山古陆为物源形成的辫状河三角洲平原沉积体系为背景，位于江油一绵阳德阳大型辫状河三角洲沉积体系前缘亚相带的南侧主体部位，广泛发育侧向迁移频繁的水下分流河道^[1-2]。该区须二段气藏储层致密，孔隙度介于2％～4％，基质渗透率为0.04～0.16mD，同时气藏内天然裂缝的发育改善了渗流条件，往往成为高产的关键因素之一^[2-4]；但由于天然裂缝分布非均质性强，预测难度大，对气藏中天然裂缝成因、形成期次的认识不足，直接导致对天然裂缝发育、分布规律的认识与实际生产情况存在偏差。因此，弄清楚天然裂缝的分布规律和找到适用的预测评价方法，对正确认识裂缝成因及形成期次非常关键^[5-6]。

1　裂缝特征描述

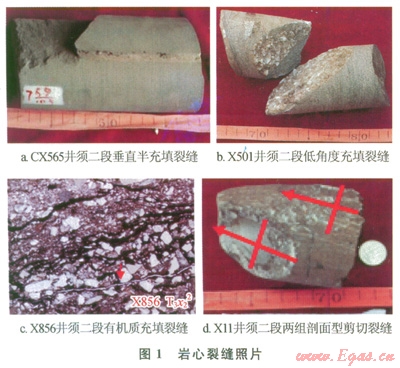

川西新场地区7口钻井须二段岩心裂缝观察描述表明，裂缝产状主要以高角度缝和垂直缝为主(图1-a)，低角度斜交缝次之(图1-b)，水平缝少见。利用14口井的成像测井资料识别出裂缝的产状主要存在北东、北西、近南北和东西向4个组系，其中东西向裂缝最为发育，北东向和近东西向两个组系裂缝次之，北西向裂缝发育程度相对最弱；其中东西向优势组系裂缝与该区现今水平最大主应力方位一致^[7-8]。

通过对岩心缝面观察、薄片微观裂缝的鉴定，该区超过80％的天然裂缝缝面平滑干净，无明显充填特征，少数天然裂缝缝面见不同程度方解石充填(图1-b)、石英充填和有机质充填(图1-c)；另外泥质岩类缝面也见剖面型擦痕(图l-d)，表明存在剪性裂缝。

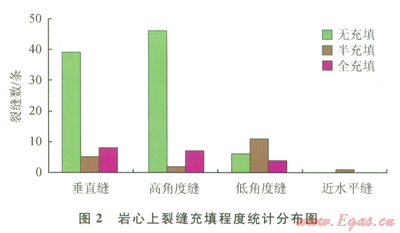

裂缝的充填特征决定了后期裂缝的有效性，对须二段裂缝充填性的统计结果表明：垂直和高角度裂缝主要为未充填缝，该类裂缝达到70.54％；半充填缝和全充填缝均占l4.73％，全充填裂缝主要为低角度缝。因此从裂缝有效性来看，该区须二段裂缝有效性高，且有效裂缝主要以垂直缝和高角度缝为主(图2) ^[9]。

2　裂缝形成期次的确定

2．1　实验测试分析确定裂缝形成期次

2．1．1岩石声发射现象确定裂缝形成期次

由于岩石在长期的埋藏过程中经历了不同期次的构造作用而形成多期次破裂，在实验室内通过对岩石进行加载，当加载应力达到各期次破裂对应的历史应力值时，将产生声发射现象，通过监测该现象就可以恢复岩石的破裂期次及对应的古地应力环境^[10-11]。

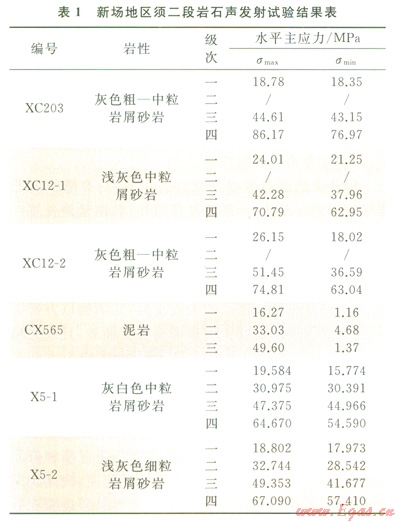

考虑到工区钻井的分布，选择CX565、X5、XC203、XCl2等4口井6组样品进行了声发射实验；通过单轴应力加载，使用声波检测仪器接收声发射特征参数(包括声发射次数、事件率和能率)，获得声发射特征参数与加载时间之间的关系，反映出新场地区须二段经历了’多期的受力历史，一般能划分出3～4级Kaiser效应点，至少对应了4期破裂历史(表1)。

2．1．2裂缝充填物稳定同位素分析确定裂缝形成期次

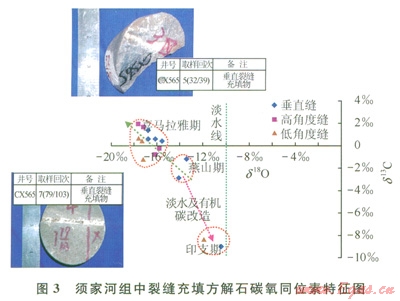

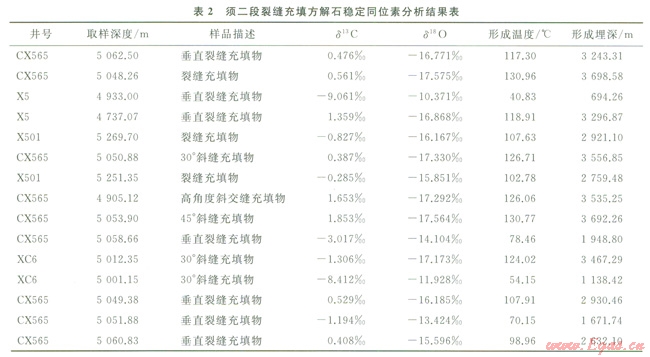

裂缝充填物稳定同位素测试结果表明：无论是垂直裂缝还是斜交裂缝，其方解石充填物d¹⁸O(PDB％。)和d¹³C(PDB％0)特征相差较大(表2)，显示出多期充填的特征。结合构造演化和须二段埋藏史情况，从裂缝充填物稳定同位素分布图上可以明显地划分出以下3个形成期次(图3)。

1)喜马拉雅期裂缝(三幕为主)，充填方解石的d¹⁸O值在-17‰左右，根据Epstein氧同位素测温方程估算埋深在3590m左右，接近现今须二段埋藏深度^[12]。

2)燕山期裂缝，其充填方解石的d¹⁸Ｏ值约为-16‰，估算出其形成温度约为108.92℃，折算埋深为2963m左右，接近燕山期须二段埋藏深度。

3)印支期裂缝，充填方解石d¹⁸O值在-13‰左右，估算出其形成温度约为74.3℃，折算埋深为1810m左右，对应为印支期须二段埋藏深度。

2．1．3裂缝充填物包裹体测试分析确定裂缝形成期次

流体包裹体是矿物结晶生长过程中被捕获在矿物晶体缺陷、空穴、晶格空位、位错及微裂隙中的成岩成矿溶液，至今在主矿物中完好封存并与主矿物有着相界限的封闭体系^[12-15]。裂缝充填物流体包裹体代表裂缝形成时的原始流体样品，是研究裂缝形成时间的有效手段；通过对流体包裹体均一温度的测定结合地温梯度等资料可估算出充填物形成时间，并推断裂缝形成时间^[12]。本文中测试流体包裹体样本来自CX565、XC6等井下岩心样品，裂缝充填物内包裹体类型主要有2类，并以气液两相盐水包裹体次生包裹体为主，偶见气液两相原生水包裹体。

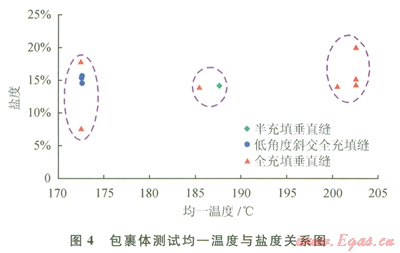

根据气液两相盐水次生包裹体测试，其均一温度由于有热液活动的影响，所测温度较高，但依据其均一温度与盐度关系大致可以划分为3期：第一期温度约为172℃，第二期温度约为187℃，第三期温度约为202℃(图4)。

2．2　裂缝形成期次的综合确定

归纳以上裂缝期次各方面分析资料，新场地区须二段从沉积后经历了印支晚幕、燕山晚幕、喜马拉雅期一、二、三、四幕等多期构造运动^[16]，岩石声发射反映出可至少4期的Kaiser效应点；裂缝充填物碳氧稳定同位素分析和充填物内流体包裹体的测试分析也反映出3个差异明显的裂缝形成环境。但由于碳氧同位素和流体包裹体分析依赖于裂缝充填物，而该区绝大多数晚期形成裂缝处于未充填状态，这类裂缝的产状与目前的现今水平最大主应力方向一致，应该属于喜马拉雅期四幕所形成。因此综合来看，新场地区须二段内天然裂缝形成期次为4期：第一期为印支期，第二期为燕山期，第三期为喜马拉雅期三幕，第四期为喜马拉雅期四幕，而且晚期形成的裂缝是新场须二段气藏内的主要裂缝，其有效性高，是应该重点评价和关注的一期裂缝。

3　结论

1)通过岩心裂缝观察描述、相似露头区裂缝调查，认为新场地区须二段气藏天然裂缝主要以高角度缝和垂直缝为主，低角度斜交缝次之，水平缝少见；以东西组系裂缝最为发育，北东和近东西向2个组系裂缝次之，并主要为构造成因裂缝。

2)从天然裂缝纵横向延伸长度来看，裂缝纵向延伸受制于岩层厚度，一般不具穿层性，横向延伸长度一般不超过5m，为中等规模裂缝；岩心及成像测井裂缝线密度的统计反映了裂缝发育非均质性强，裂缝密度可达0.8条/m，裂缝发育程度为中高。

3)裂缝充填程度低，有效程度高，充填物以方解石为主，未充填裂缝主要为垂直和高角度裂缝，且未充填裂缝主要为近东西向组系，与现今最大主应力方向一致，表明了有效裂缝形成时间晚，与现今构造应力环境相关。

4)新场地区须二段气藏内天然裂缝形成期次为4期，分别对应印支期、燕山期、喜马拉雅期三幕和喜马拉雅期四幕4个时期；早期以充填裂缝为主，晚期以未充填为主，其中喜马拉雅期四幕时期形成的裂缝有效性较高，对该气藏的开发具有重要意义。

参考文献

[1]黎华继．新场气田须二气藏储层评价及综合预测研究[D]．成都：成都理工大学，2008．

LI Huaji．Research on reservoir evaluation and composite prediction for Xu-2 gas pool in Xinchang Gas Field[D]．Chengdu：Chengdu University of Technology，2008．

[2]徐樟有，吴胜和，张小青，等．川西坳陷新场气田上三叠统须家河组须四段和须二段储集层成岩…储集相及其成岩演化序列[J]．古地理学报，2008，10(5)：447-457．

XU Zhangyou，WU Shenghe，ZHANG Xiaoqing，et al．Diagenetic reservoir facies and their evolutionary sequences of the members 4 and 2 of Upper Triassic Xujiahe Formation in Xinchang Gasfield，western Sichuan Depression[J]．Jourhal of Palaeogeography，2008，10(5)：447-457．

[3]张晟，陈德友，黎华继，等．新场气田须二段储层的分类与评价[J]．石油天然气学报：江汉石油学院学报，2011，33(4)：25-29．

ZHANG Sheng，CHEN Deyou，LI Huaji，et al．Reservoir classification and evaluation of T3x² in Xinchang Gas Field[J]．Journal of Oil and Gas Technology  Journal of Jianghan Petroleum Institute，2011，33(4)：25-29．

[4]关文均，郭新江，智慧文，四川盆地新场气田须家河组二段储层评价[J]．矿物岩石，2007，27(4)：98-103．

GUAN Wenjun，GUO Xinjiang，ZHI Huiwen．Reservoir evaluation of the second member of Xuj iahe Formation in Xinchang Gas Field，Sichuan Basin[J]．Journal of Mineralogy and Petrology，2007，27(4)：98-103．

[5]曲良超，卞昌蓉．四川盆地新场气田致密砂岩裂缝预测技术研究[J]．科学技术与工程，2012，12(26)：6605-6609．

QU Liangchao，BIAN Changrong．Research of fracture prediction technology in tight sandstone gas reservoir in Xinchang Gas Field of Sichuan Basin[J]．Science Technology and Engineering，2012，12(26)：6605-6609．

[6]王春梅，黄思静，孙治雷，等．川西坳陷须家河组致密砂岩储层裂缝发育特征及其成因——以孝泉  新场合兴场地区为例[J]．天然气工业，2011，31(8)：43-47，132．

WANG Chunmei，HUANG Sijing，SUN Zhilei，et al．Characteristics and origin of fractures in tight sandstone reservoirs of the Xujiahe Formation in the western Sichuan Depression：A case study in the Xiaoquan Xinchang-Hexingchang area[J]．Natural Gas Industry，2011，31(8)：43-47，132．

[7]邓虎成，周文，姜浩罡，等．川i西坳陷盐井沟构造沙溪庙组现今地应力方向[J]．石油与天然气地质，2009，30(6)：720-725．

DENG Hucheng，ZHOU Wen，JIANG Haogang，et al．Current terrestrial stress direction of the Shaximiao Formation in the Yanjinggou structure of the west Sichuan Depression[J]．Oil＆Gas Geology，2009，30(6)：720-725．

[8]杨君，郭春华，曾焱，等．新场气田地应力特征综合研究[J]．天然气工业，2005，25(9)：20-22．

YANG Jun，GUO Chunhua，ZENG Yan，et al．Comprehensive research on the characteristics of terrestrial stresses in Xinchang Gas Field[J]．Natural Gas Industry，2005，25(9)：20-22．

[9]邓虎成，周文，周秋媚，等．新场气田须二气藏天然裂缝有效性定量表征方法及应用[J]．岩石学报，2013，29(3)：1087-1097．

DENG Huheng，ZHOU Wen，ZHOU Qiumei，et at．Quantification characterization of the valid natural fractures in the 2^nd XuMember，Xinchang Gas Field[J]．Acta Petrologica Sinica，2013，29(3)：1087-1097．

[10]邓虎成，周文，姜文利，等．鄂尔多斯盆地麻黄山地区延长、延安组裂缝成因及期次研究[J]．吉林大学学报：地球科学版，2009，39(5)：811-817．

DENG Hucheng，ZHOU Wen，JIANG Wenli，et al．Genetic mechanism and development periods of fracture in the Yanchang and Yan’an Formations of western Mahuangshan block in Ordos Basin[J]，Journal of Jilin University：Earth Science Edition，2009，39(5)：811-817．

[11]张守仁，张遂安，万贵龙．构造裂缝发育区带预测的有效方法[J]．中国石油勘探，2012，17(2)：38-43．

ZHANG Shouren，ZHANG Sui’an，WAN Guilong．Available approach to structural fracture estimating[J]．China Petroleum Exploration，2012，17(2)：38-43．

[12]冷济高，李书兵，杨长清．利用流体包裹体确定川西坳陷孝泉—丰谷构造带须家河组天然气成藏期[J]．天然气工业，2011，3l(8)：38-42．

LENG Jigao，LI Shubing，YANG Changqin9．Determination of the time of gas accumulation in the Xuiiahe Formation of Xiaoquan-Fenggu structural belt in the Western Sichuan Depression through fluid inclusion analysis[J]．Natural Gas Industry，2011，31(8)：38-42．

[13]李厚民，毛景文，张长青．滇黔交界地区玄武岩铜矿流体包裹体地球化学特征[J]．地球科学与环境学报，2011，33(1)：14-23．

LI Houmin，MAO Jingwen，ZHANG Changqing．Geochemistry of fluid inclusions of the basalt copper deposits in adjacent area of northeastern Yunnan and western Guizhou，China[J]．Journal of Earth Sciences and Environment，2011，33(1)：14-23．

[14]袁际华，柳广弟，姜丽娜，等．海安凹陷泰州组流体包裹体特征与油气成藏期次分析[J]．西安石油大学学报：自然科学版，2011，26(1)：34-36，41．

YUAN Jihua，LIU Guangdi，JIANG Lina，et al．Characteristics of fluid inclusions and determination of hydrocarboa accumulation period of Taizhou Formation in Hai¢an Sag[J]．Journal of Xi’an Shiyou University：Natural Science Edition，2011，26(1)：34-36，41．

[15]年秀清，罗金海，李杰林，等．库车坳陷东部下——中侏罗统砂岩流体包裹体特征与油气成藏期次研究[J]．西安石油大学学报：自然科学版，20ll，26(4)：12-18．

NIAN Xiuqing，LUO Jinhai，LI Jielin，et al．Study on the fluid inclusion characteristics and oil gas accumulation stage times of lower middle Jurassic sandstone in the east of Kuche Depression[J]．Journal of Xi7an Shiyou University：Natural Science Edition，2011，26(4)：12-18．

[16]雍自权，刘庆松，李倩．川西前陆盆地的发展演化、地层充填及其对油气成藏的意义[J]．天然气工业，2008，28(2)：26-29．

YONG Ziquan，LIU Qingsong，LI Qian．Evolution and sediment filling of western Sichuan foreland basin and their significance of hydrocarbon accumulation[J]．Natural Gas Industry，2008，28(2)：26-29．

本文作者：马旭杰  周文  唐瑜  邓虎成  雷涛  王建俊

作者单位：学能源学院

  中国石化国际石油勘探开发有限公司

  “油气藏地质及开发工程”因家重点实验室·成都理工大学

  中国石油西南油气田公司川西北气矿

  中国石化华北分公司勘探开发研究院

  中国石油渤海钻探工程公司第三钻井工程分公司
