一、概述

  燃气泄漏不像水泄漏、油泄漏那样直观、明显，有其特有的隐蔽性，尤其是微量渗漏更是难以发现。

  燃气管道投入运行后，因腐蚀、管道接口、密封材料老化、安装质量不良、机械振动、管道的热胀冷缩等原因，产生穿孔、裂缝或断裂造成燃气泄漏。燃气泄漏以后，会沿着一定的通道传播到地面或建构筑物内，当泄漏的燃气达到爆炸极限，遇火源则产生火灾、爆炸和一系列次生灾害，导致严重的人员伤亡和财产损失。

  目前，直接用检测仪器对漏点的精确定位效果总是不尽如人意，同时也不能靠机械或人工开挖直接来查找泄漏点，比如在北方地区管道均在冰冻层以下，埋深一般在1．5m～2m，最深处为3m以上，用开挖寻漏的方法来找漏点，工作量大，效率低。因此采用科学方法、良好设备检测查漏、定位具有现实的意义。

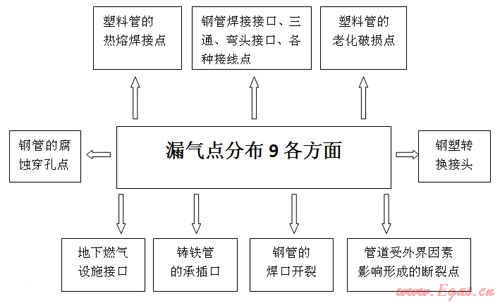

二、地下燃气管道的漏点分布

  管道的泄漏主要集中在各个接口处，由于各处接点受焊接应力、焊接质量等因素的影响，形成了管道的薄弱点，也就是泄漏的风险点。因此，漏点查找定位时应首先关注这些风险点。

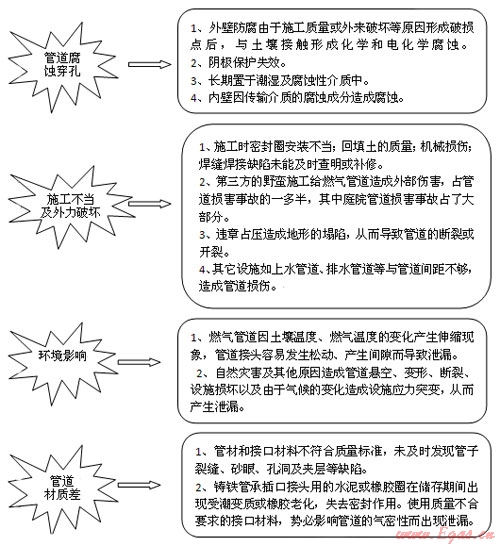

三、地下燃气管道泄漏原因

　　



四、燃气管道泄漏逸出通道

（一）管道覆盖层是松散土壤时，燃气呈典型漏斗形状扩散，泄漏扩散范围是2-3米不等。

（二）水泥或沥青路面：

1、水泥或沥青覆盖层良好路面：

燃气呈压缩漏斗状扩散，泄漏扩散范围是5-25米不等。

2、水泥或沥青路面有裂缝和检查井：

泄漏沿裂缝和检查井或马路牙子等路面的薄弱点逸出路面。

（三）路面下有市政设施：

燃气从市政设施的管、线、沟、槽、井等通道泄漏扩散。

（四）庭院燃气管线：

燃气从房屋地基和穿墙入户管等通道泄漏扩散。

五、漏点定位应考虑的因素

（一）管道敷设年限。

当燃气泄漏区域内有多条 燃气管道时，敷设年限越长，越容易漏气。

（二）管道材质。

当燃气泄漏区域内有多种材质的 燃气管道时，首先考虑铸铁管的承插口，其次是钢管，最后是塑料管。

（三） 管道压力级制。

当燃气泄漏区域内有多种压力级制的燃气管道，燃气污染区域越大，燃气浓度越高，压力级制高的管道泄漏的可能性越大。

（四）管道上的各种接点。

主要考虑泄漏区域内是否有焊口、接线点、切线点、钢塑转换点、承接口、凝水缸、法兰接口等相关接点。

（五）管道的防腐质量。

管道的防腐方式直接关系到防腐寿命，要确认管道采取何种防腐方式，是否有阴极保护。同时，对防腐层进行检测，确认是否有防腐破损点，如防腐层有破损将加速管道的腐蚀泄漏。

（六）管道的埋深。

燃气泄漏以漏点为圆心向周围扩散，在地表呈平面图形，漏点中心的浓度会比周围大，管道埋得越深泄漏扩散区域越大。

（七）管道的定位。

管道泄漏后会在地面形成较大的传导区域，结合探管对管道进行定位，能把检漏范围由面缩小成线。

（八）泄漏点周围的环境：

1、土壤含水量，孔隙度，这关系到泄漏后燃气能否顺利穿透地面。

2、管道周围的腐蚀因素：

（1）如有无输变电接地、变压器等装置，

（2）电气化铁路，

（3）水旱交接，

（4）应力腐蚀等存在，

以上应作重点检查。

3、植物生长形态，一般在较大泄漏点周围，植物生长会受不同程度的影响，如：植物枯死、叶黄等。

六、燃气管道泄漏的应急处置

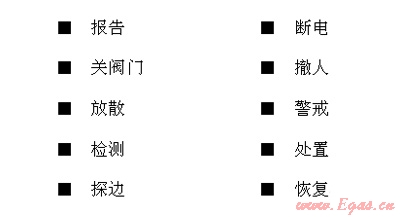

燃气泄漏现场应急处置二十一字工作法



（一）报告：

1、报告是现场应急处置的首要步骤，报告的目的是为了把发生紧急情况的信息第一时间传递出去；

2、报告方式可以使用呼喊、对讲机、打电话、传真、群发短信、电视告知等多种方式；

3、报告是一个信息逐级传递的过程，传递等级取决于发生突发事件的危险等级；

4、在预案中必须确定报告的对象，采用的方式，传递的次序，需要告知的大概内容。

（二）关阀门

1、关阀门是燃气泄漏现场应急处置的关键操作，关阀门的目的是切断燃气输气的来源；

2、关阀门包括关闭来气的上游阀门和下游阀门；

3、在预案中必须确定在不同地点发生泄漏关闭不同阀门的名称或号码（必须以图片说明）；

4、在预案中应确定下达不同管道阀门指令的权限，指定关阀门的负责人，配备关阀门工具，如所关闭的阀门失灵则要有应对措施。

（三）放散

1、放散是燃气泄漏后应急处置的重要手段，放散的目的是人为控制泄漏燃气的浓度；

2、放散方式可以采用开放自然通风、风机强制通风、打开放散阀安全放散；

3、在预案中必须确定在不同地点、不同种类管线发生泄漏时采用放散的方式，指定放散责任人，配备放散工具；

4、注意放散时周边燃气浓度较高，应避免放散过程产生火花，所用器具必须是防爆的，放散点位置应在环境安全地点进行操作放散。

（四）检测

1、检测是发生泄漏后采集燃气浓度和环境影响的过程，检测的目的是通过采集数据推断漏点位置，判断事态，为抢险抢修提供有力数据；

2、检测包括气质检查、浓度测量、温度、风速、风向测定等；

3、在预案中必须确定对应不同情况的泄漏，所采取的检测种类，检测周期，指定检测的责任人，配备检测实用工具和仪表；

4、检测结果是后续处置的重要依据，检测周期可以采用定时检测或连续监测。

（五）探边

1、探边是判断泄漏燃气影响范围的方法，探边的目的是通过燃气浓度检测查找安全边界，确定警戒范围；

2、探边包括露天检测、挖掘检测、窖井沟渠检测、交叉管网检测、建筑物检测、其它市政设施井检测等；

3、在预案中必须确定对应不同情况的泄漏，采取的探边方法，指定范围责任人，配备探边使用的工具和检测仪器；

4、探边结果是决定警戒范围、撤离人员的依据，应特别注意对管沟串气的探测。

（六）断电

1、断电是燃气泄漏后防止爆炸的应对措施，断电的目的是防止静电产生火花引发泄漏的燃气爆炸；

2、断电包括切断电源和禁止用电两种方式；

3、在预案中必须确定泄漏后切断电源的开关位置，制定短点的操作人和看护人；

4、特别注意切断电源位置必须处于泄漏范围以外，防范断电过程产生火花引爆；

5、预案应特别考虑断电对应急设备（如监控设备、消防水泵等）的用电影响。

（七）撤离人员

1、撤离人员是燃气泄漏后防止伤害的预防措施，撤离人员的目的是防止因泄漏引发人员伤害事故；

2、撤离人员包括撤出泄漏区域的外部人员和处置失效后内部人员撤离两个层面；

3、在预案中必须确定泄漏后组织外部人员撤离的决策人和具体组织实施人，考虑撤出人员的安置。提前制定质控后内部人员逃生的方法和路线。

4、特别注意撤离人员过程严格防止静电产生火花引爆；

5、撤出泄漏区域内的外部人员需要公安、社会、相关方联动，应提前信息报告。

（八）警戒

1、警戒是封闭燃气泄漏现场危险区域的重要措施，警戒的目的是防止非抢险误入、进入危险区域进而引发次生灾害事故；

2、警戒包括阻拦外部人员、实时监控警戒线处监测数据、监护危险区域应急人员、正确引导媒体和公众四方面工作；

3、在预案中必须确定警戒责任人，配备警戒所用设备和器具；

4、特别注意警戒范围要探边检测数据的改变不断变化；

5、泄漏区域的警戒常常需要公安、交警、相关方支持和配合，应提前制定联动机制，需要信息报告，需提前演练引导媒体和公众的方法。

（九）处置

1、处置是处理燃气泄漏的核心步骤，处置的目的是查找、修复燃气泄漏点；

2、处置包括确定燃气泄漏点、进行抢修两个过程；

3、在预案中必须说明查找漏点的技术方法和确认依据，提前确定进行抢修应具备的环境条件，指定抢修的指挥人和操作人，配备抢修所用设备和机具；

4、特别注意处置过程引发此生灾害事故的最大可能性，处置过程必须严格遵守抢修操作规程的实施；

5、按照事件等级划分，部分处置属于启动专项预案，应注意专项预案与现场处置预案的相互衔接。

（十）恢复

1、回复是应急处置过程的最终环节，恢复的目的是使设备重新安全的运行；

2、恢复包括安全试验、原因分析、责任认定、恢复运行四个步骤；

3、在预案中必须注明具体采用的安全试验方法和确认标准，提前确定恢复的计划步骤，制定恢复的指挥人、实施人和检验人，配备恢复所用工具（包括试验器具和投运工具）；

4、特别注意恢复后必须按照“四不放过”原则进行事故总结，防止类似事故再发生；

5、完成恢复后要有一个设备运转重点值守时间段。

七、地下燃气管道泄漏处置要求

一级泄漏：应立即上报，有人值守，划定污染区域，按抢修标准进行抢修。

二级泄漏：应立即上报，有人值守，制定检修方案，48小时内修复。

三级泄漏：应加大运行力度，每日检测燃气浓度变化并做详细记录，制定检修方案，7日内修复。



本文作者：梁杰

作者单位：北京市燃气集团高压管网分公司
