我国供热计量技术发展应用现状调研分析

摘 要

摘要：通过实际调研，从热量表生产厂家规模、热量表类型、安装、运行、检定等方面，对我国供热计量技术发展应用现状进行了分析。关键词：供热计量；热量表；安装；检定Investigation and
摘要：通过实际调研，从热量表生产厂家规模、热量表类型、安装、运行、检定等方面，对我国供热计量技术发展应用现状进行了分析。
关键词：供热计量；热量表；安装；检定
Investigation and Analysis of Current Development and Application of Heat-supply Metering Technology in China
LUO Xueying，DONG Fulin，WANG Suilin
Abstract：Through the actual investigation，the current development and application status of heat-supply metering technology in China are analyzed in terms of scale of heat meter manufactures，heat meter types，installation，operation，calibration and so on.
Key words：heat-supply metering；heat meter；installation；calibration
1 概述
    低碳经济已经成为各行业发展的一个主流方向，我国建筑能耗约占能源生产总量的14%，占整个碳排放的30%～40%。居住建筑单位建筑面积供暖能耗为相同气候条件下发达国家的3倍左右，北方地区建筑能耗占全国建筑能耗的40%。在建筑用能系统中供热节能潜力最大，供热系统节能是实现建筑节能目标的主要途径。
    近年来，我国通过采取一系列建筑节能措施，收到一定成效，但也有“节能建筑不节能”的现象。例如通过改善墙体绝热性能，室内温度有所提高，但由于没有完善的温控与计量手段，在出现房间过热时，用户仍按供热面积交费，导致行为节能意识薄弱，常开窗降温。
    《中华人民共和国国民经济和社会发展第十一个五年规划纲要》提出了“十一五”期间单位国内生产总值能耗降低20%，主要污染物排放总量减少10%的约束性指标，并将节能减排定为基本国策，这对我国供热节能和建筑节能具有重要意义。因此供热计量技术的应用得到了广泛的关注[1～9]，本文通过实际工程调研，对我国供热计量技术发展应用现状进行分析。
2 供热计量技术发展应用现状
2.1 供热计量技术发展现状
    自1993年开始，我国已成为能源的净进口国，而且能源需求量越来越大。从全局和长期考虑，节能增效势在必行。国外的成功经验表明，按照用热量收费的制度是促使用户自觉节能的最有效手段，与按供热面积收费模式相比，可节能20%～30%。
    20世纪90年代初期，我国相继在北京、天津、哈尔滨、烟台等地设立了试点项目，通过这些项目检验供热计量的节能效果及国外的计量装置在中国供热系统应用的可靠性。
    截止到目前，我国开展供热计量的城市逾40座，已安装热计量和温控装置的建筑面积达到2×108m2，实现热计量收费面积逾4600×104m2。天津部分住宅小区实施供热计量改造，实现系统节能10%～15%，70%以上用户节省热费，节费率在8%～15%。甘肃榆中县某住宅小区实施供热计量改造，实现系统节能26%，94.7%的用户节约热费，节费率为18.3%。国务院《关于印发节能减排综合性工作方案的通知》要求，“十一五”期间北方地区应完成1.5×108m2的既有居住建筑供热计量及节能改造任务，目前已完成及正在实施的总建筑面积为1.06×108m2，占71%。北京市热力集团有限责任公司对299座热力站进行改造，安装了310块热量表，对2000×104m2公共建筑实行计量收费，并取得了一定成效[10]。
    我国颁布了一系列关于推广热计量的法规。2003年7月，国家八部委下发了《关于城镇供热体制改革试点工作的指导意见》，建设部于8月14—15日召开了“城镇供热体制改革试点工作会议”，正式启动供热改革试点工作。2009年3月15日建设部发布JGJ 173—2009《供热计量技术规程》(以下简称《规程》)，自2009年7月1日起实施。此《规程》是国内第一部全国性供热计量技术规程，从设计、施工、验收和节能改造方面规范指导供热计量技术的工程应用，为推动供热系统节能提供有力的技术支持[11]。由北京市市政市容管理委员会、北京市发展和改革委员会、北京市规划委员会、北京市住房和城乡建设委员会、北京市质量技术监督局联合颁发的《北京市公共建筑供热计量管理暂行办法》，自2010年4月1日起实施，标志着北京市的公共建筑均要按热收费。
    从最开始的几家国外大公司进入中国市场，传授欧洲供热计量收费的经验，提供热量表、温控阀及配套装置，在中国进行供热计量节能效果的试点试验，在中国建成生产热量表、温控阀等相关设备的专业生产厂家，到目前在中国市场上宣传、销售相关产品的公司多达几百家，我国温控与热计量技术与产品生产技术也在飞速发展。
2.2 北京市热量表应用现状
   ① 热量表生产厂家
   目前我国市场上的热计量装置种类繁多，适用范围不同，质量参差不齐且故障率较高，为此在北京市市政市容管理委员会供热管理办公室及北京市锅炉供暖节能中心的支持下，笔者对在北京市有使用案例的热量表生产厂家中的34家进行了调研。
    在调研的34家热量表生产厂家中，注册资金为(100～500)×104元的占61%，(500～1000)×104元的占30%，1000×104元以上的仅占9%，说明大部分热量表生产厂家属于中小型企业。
   ② 热量表的类型
   在调研的34家热量表生产厂家中，进口和国产热量表生产厂家分别占38%、62%。按热量表流量计工作原理分类：机械式：有10家采用机械式热量表，其中国产为5家，进口为5家。非机械式：有23家采用超声波式热量表，其中国产为16家，进口为7家；有1家采用电磁式热量表，为进口厂家。
    ③ 热量表的安装与运行

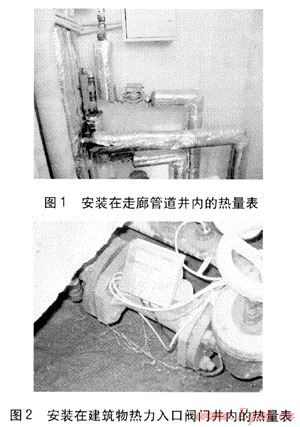

    热量表安装环境相差较大，有些热量表安装环境较好，安装在走廊内的管道井内(见图1)。有的热量表虽然安装在室外，但为了不影响热量表的使用寿命，设置专门表箱，既美观，又能起到保护作用。而有些热量表安装在建筑物热力入口阀门井内(见图2)，读数困难，有的热量表还有被水浸泡的情况，缩短了使用寿命。


    《规程》规定，安装热量表时，应保证户用热量表前后有足够长度的直管段，在没有特别说明的情况下，户用热量表前直管段长度不应小于5倍管径，热量表后直管段长度不应小于2倍管径。但在实际调研中发现，有些施工人员不清楚《规程》对热量表前后直管段长度的要求，或现场安装条件不允许，未能满足《规程》要求(见图1)，影响热量表的正确读数和使用寿命。
    机械式热量表分为单束旋翼、多束旋翼、垂直螺翼、水平螺翼、涡轮式，在供热水质差或无除污装置情况下，易造成堵塞。
   ④ 热量表的检定
   目前，北京市只能检定最大规格为DN 50mm的热量表，大于DN 50mm的热量表技术指标只能采用厂商提供的数据，而不是国家计量检测机构提供的检测数据。大于DN 150mm的热量表国内甚至无法标定和检定，使得大口径热量表的质量参差不齐。
3 结语
    我国供热计量技术的应用还需要制定相关规范标准，以规范热计量装置产品市场，正确应用热计量装置，保证热计量装置的精度，延长热计量装置使用寿命，从而为我国供热计量收费制度的实施提供技术支持。
参考文献：
[1] 安会军，高友军.流温法用于垂直单管顺序供暖系统热计量改造[J].煤气与热力，2009，29(8)：A15-A17.
[2] 高少东.分户热计量技术的应用[J].煤气与热力，2009，29(7)：A16-A18.
[3] 赵树兴.集散式热计量系统的研究[J].煤气与热力，2009，29(3)：A14-A17.
[4] 李联友.分户计量供热系统应用的分析[J].煤气与热力，2008，28(4)：A14-A15.
[5] 王艳，田雨辰.计量供热系统压差控制器控制特性分析[J].煤气与热力，2008，28(1)：A11-A14.
[6] 于洋，陈明，李爽.热时表计量供热技术[J].煤气与热力，2007，27(10)：80-82.
[7] 程玉明，程玉荣，谭月华.基于通断累计时间的热计量方案[J].煤气与热力，2008，28(3)：A12-A14.
[8] 李世武，李新兴.适用于既有住宅计量供暖的串联热量表[J].煤气与热力，2006，26(10)：52-54.
[9] 陈明，袁思清，贾丽娜.基于热时表的既有居住建筑分户计量收费[J].煤气与热力，2006，26(9)：63-65.
[10] 仇保兴.热改：不能“白改”和“空改”—在北方采暖地区供热计量改革工作会议上的讲话[J].建设科技，2009(22)：14-17.
[11] 徐伟，邹瑜，黄维，等.《供热计量技术规程》编制要点[J].建设科技，2009(22)：28-30.

(本文作者：罗雪莹1 董福麟2 王随林1 1.北京建筑工程学院 北京 100044；2.北京市供热协会 北京100069)
