进一步完善重庆市城市燃气输配系统的总体设想_经营管理

摘要

摘要：分析了重庆市城市燃气输配系统的现状及存在的问题，结合重庆市发展规划，提出了进一步完善重庆市燃气输配系统的建议和措施。关键词：城市燃气；输配系统；应急General Idea for F

摘要：分析了重庆市城市燃气输配系统的现状及存在的问题，结合重庆市发展规划，提出了进一步完善重庆市燃气输配系统的建议和措施。

关键词：城市燃气；输配系统；应急

General Idea for Further Improving City Gas Transmission and Distribution System in Chongqing

CHEN Li

Abstract：The current situation and existing problems of city gas transmission and distribution system in Chongqing are analyzed.Combined with the development plan of Chongqing City，suggestions and measures for further improving the city gas transmission and distribution system are proposed.

Key words：city gas；transmission and distribution system；emergency response

我国燃气市场的高速扩张期正在到来，天然气资源的开发、建设和利用，使城市燃气进入一个新的发展时期^[1]。根据重庆市“十二五规划”，坚持产业发展与基础设施建设并重，加快农村与城市基础设施建设衔接融合，实现一体化建设。重庆燃气(集团)有限责任公司(简称：燃气集团)已经形成供气区域覆盖21个行政区县和1个开发区的燃气管网，得益于“一圈两翼”的开发战略，在燃气市场拓展、基础设施建设、优势扩张上大有所为^[2]。但是，我们也应该看到，国内天然气工业发展和市场开发较晚，与发达国家甚至一些发展中国家相比有不小的差距^[1]，特别是在燃气输配系统的建设上尚处于初级阶段。

1 重庆市天然气供应现状

① 概况

重庆市是我国天然气资源最为丰富的地区之一，市内及周边地区有卧龙河、罗家寨、普光、龙岗等大型气田，累计探明天然气地质储量超过1×10¹²m³，市域内年产天然气(70～80)×10⁸m³。2009年重庆市天然气总用气量48.6×10⁸m³(其中燃气集团供17.2×10⁸m³)，其中居民、商业和CNG用气占33%，工业用气占67%。全市40个区县中，除巫溪县尚未使用天然气外，其余39个区县均已引入天然气，居民用户总数310×10⁴(其中燃气集团252×10⁴户)，用气总人口约1000×10⁴人。

重庆市内已建成较为完善的长输管道系统，其输气管道和厂站覆盖了主城核心区、渝东北的大部分地区及渝东南的局部地区。目前，长输管道未达到的5个区县采用CNG汽车运输方式供气。

② 管网系统

重庆市由于地形地貌的制约和气源压力较高，从发展城市燃气之初便采用了高压、次高压输气或中压管网配气的供气方式。城市的供气系统工艺流程为：天然气由高压长输管道进入城市门站(一级站和二级站)过滤、调压、计量后进入城市高压(或次高压)输气管道，经过城市高(次高)-中压调压站(含工业专用调压站)调压至0.3～0.4MPa(部分工业用户为0.8MPa)，进入城市中压分配管网(或工业用户专用管网)，经用户调压设备(含楼栋调压箱、专用调压器等)进入户内管道(含低压或中压B管道)。经过多年发展，主城区已形成长输管道(4.0～6.3MPa)和城镇燃气高压A(4.0MPa)，次高压A(1.6MPa)、次高压B(0.8MPa)，中压A(0.4MPa)三级压力级制的城市供气管网系统。输配气主干管的最大公称管径为500mm。

③ 储气设施

主城区已建天然气储配站5座，8个区县建有储气设施。现有储气方式主要采用地面高压球罐储气，同时还有高压缓冲管束储气和CNG储气罐、CNG储气井等，总可调度储气量为68.34×10⁴m³，占平均日供气量的15%左右。

④ 现状管网供气能力

主城区次高压中环管网已基本建成，各区域供气主干管网也形成一定规模，其输配能力完全能满足中环区域内居民、商业、工业用气需求。主城区管网输配能力可达20×10⁸m³/a。

各区县公司近年用户发展迅速，城镇内主要管道供气能力存在偏小的情况。

2 存在的主要问题

① 天然气供需矛盾突出

随着重庆市经济和城镇化建设的快速发展，居民生活、商业、工业等对天然气能源需求不断增长，其增长速度远远超过了上游供气指标的增长，导致天然气供需平衡问题日益突出，供气缺口不断增大。

② 管网覆盖面有待扩大

主城区供气主干管已形成一定规模，但主城区中环与各区域干管的连接管道还未完全建成，城市管网供气调度困难，供气可靠性不高。两江新区、都市区二环范围、各区县工业园和新开发区等的建设，急需进一步扩大天然气管网的覆盖范围。

③ 调峰设施不足

主城区可调度储气量为60×10⁴m³，占平均日用气量的17%左右，基本可满足主城区小时调峰的需求，但相对于日调峰和季节调峰的需求量差距还较大，部分区县还没有任何储气设施。

④ 缺乏天然气应急储备设施

为避免自然灾害或突然的上中游供气事故造成的供气中断，最大限度保障城市燃气供应安全和公共安全，建设相应的城市天然气应急储备设备刻不容缓。

⑤ 自动化程度仍需提高

主城区供气系统中的自动化系统建设已具有一定规模，但各区县的供气系统自动化程度较低，技术、设备还比较落后，在自动化系统的建设和应用方面还应加大力度。

3 完善输配系统的总体设想

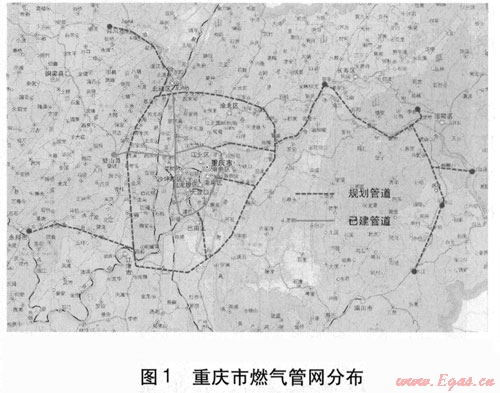

管道供气是城市现代化的重要标志之一，也是最为可靠、经济的天然气输送方式，所以重庆市天然气供应系统发展的最终目标将是实现全市40个区县均由天然气管道供气。根据重庆市发展现状、地理布局和气源情况，结合市“一圈两翼”的发展战略，以“都市经济圈”形成环网供气系统，渝东北、渝东南形成多气源点枝状主干管供气系统，且各区域管网间相互结合，最终形成重庆燃气集团天然气供气干管系统(见图1)。

由于目前各区域经济发展的不均衡以及各地城市现代化建设的速度不同，故天然气管网的建设也要按照当地实际情况和气源开发情况分区域有序建设，待各区域天然气主干管网形成后再实现全市联网。

① 输配系统压力级制

都市圈范围内，燃气管网在现有城市输配管网的基础上，将逐步形成区域性气源管道(4.0～6.3MPa)；主城区形成外环高压管网(4.0～4.5MPa)、中环次高压环网(1.6MPa和0.8MPa)、中压干管环网(0.4MPa)；主要区域中心城市形成次高压环网(0.8～1.6MPa)、中压干管环网(0.4MPa)；主要区县形成中压管环网(0.4MPa)的供气压力级制。

渝东南地区逐步形成区域性气源管道(设计压力6.3MPa)，在各区县城市和部分镇设置调压计量站，并在各县城、部分乡镇逐步形成中压A(0.4MPa)单级于管枝状管网。

渝东北地区逐步形成区域性气源管道(4.0MPa)，万州的输配系统形成次高压-中压二级压力级制，各县城、镇形成中压干管环网(0.4MPa)的单级压力级制，工业园区形成枝状次高压B(0.8MPa)单级压力级制。

② 输配系统布置

主城区输配系统采用高压-次高压-中压三级输配管网系统，即天然气通过门站进入外环高压环网，经过高-次高压调压站及连接管道进入主城次高压环网，再经次高-中压调压站进入各区中压管网，经楼栋或用户专用调压箱调压后供用户使用。

渝东南地区形成主要的高压气源于管，通过各县、镇门站调压至中压进入城镇天然气中压枝状管网，经楼栋或用户专用调压箱后供用户使用，即采用中压单级输配管网系统供气。

渝东北地区采用次高压-中压二级输配管网系统，即天然气通过调压站进入次高压管网，通过次高压-中压调压站进入城市中压管网，经楼栋或用户专用调压箱调压后供用户使用。规模工业园区采用次高压单级输配管网系统供气。

③ 调峰及应急储气设施

主城区外环高压环网，加上现有的高压储罐，可满足都市区天然气供应小时调峰的需求；规划在鱼嘴地区建设LNG接收站，在主城区、渝东南、渝东北地区的重要城镇，建设LNG气化站，满足都市区和各区域的天然气应急储备需求，同时兼顾城市天然气的小时调峰。中石油相国寺和铜锣峡地下储气库也将建成，可作为季节调峰设施。如此，具备了城市天然气供应的小时调峰、应急储备和季节调峰手段，初步形成较为完善的天然气调峰、应急系统，使重庆市城市燃气输配系统更加完善和升级，以确保安全、平稳、可靠供气。

参考文献：

[1] 李颜强.我国近年城市燃气的技术发展[C]∥中国土木工程学会城市燃气分会第九届理事会第一次会议论文集.上海：中国土木工程学会城市燃气分会，2006：53-70.

[2] 吴永远.重庆燃气集团发展战略与面临的形势和任务[J].城市燃气，2009(10)：28-31.

(本文作者：陈立重庆燃气(集团)有限责任公司重庆 400020)
