几种挂表方式的技术经济比较与选择_经营管理

摘要

摘要：燃气表作为燃气管网的终端计量设施，其安装位置有多种选择，本文就燃气表因安装方式及安装位置的不同而导致的工程造价、运营成本的变化进行简要的介绍。关键词：户内挂表；户外

摘要：燃气表作为燃气管网的终端计量设施，其安装位置有多种选择，本文就燃气表因安装方式及安装位置的不同而导致的工程造价、运营成本的变化进行简要的介绍。

关键词：户内挂表；户外挂表；工程造价；成本分析

1 燃气表安装现状

燃气表的安装目前主要有户内挂表和户外挂表两种方式，我公司多年来一直采用的方式为：多层及高层住宅户内挂表，别墅户外挂表。

户内挂表是指：燃气立管从一楼厨房进户，竖直向上安装至顶楼，且每户预留三通，三通后接燃气表。

户外挂表是指：在一楼室外墙面适当位置设置表箱，燃气表集中安装在表箱内，每只燃气表后单独敷设管道沿室外墙面引至每家每户厨房。

随着燃气用户数量的逐年增多，户内挂表的弊端亦日渐显现，主要有以下几点：

(1) 抄表难。每次抄表都要与用户事先预约时间，挨家挨户抄表不仅耗时长(平均每户1min～3min)、体力消耗大(平均每个抄表员一个晚上要爬近400层楼，逾5000级台阶)，而且效率差、抄见率低。此外，抄表员入户，尤其是夏季入户抄表，也会给用户的生活带来不便。

(2) 收费难。一些用户往往会以各种借口拖延或拒绝支付燃气费用，燃气公司无法在户外将该户气源切断。

(3) 安检难。表及表后管道全部安装在用户室内，检查需要征得用户的同意，不能做到随到随检；且管道漏气、表具失准、胶管老化、私拉乱接等现象不能及时被发现。

(4) 存在盗气可能。目前，我公司采取双月抄表，即至少要2个月才能见一次表，加上受抄见率、估读数率的影响，见表的周期被人为加大，增加了用户盗气的可能性。

(5) 经营成本增加。目前，我们通过优化区域、改进服务、提升质量等管理方法，做到每人每天120户抄表量，每月工作22天，已接近满负荷运转，而公司每年新装用户约为1.5万户～2.5万户，这就意味着公司每年需递增3名～4名抄表工。

推广使用户外挂表，可以克服户内挂表的诸多缺点，主要表现为：

(1) 抄表率可以达到100%，且抄表效率得到提升，抄表强度大幅下降。

(2) 对于个别恶意拒缴燃气费的用户，可以在户外表箱内将其阀门关闭，切断其气源。

(3) 燃气表出户，使用户室内接头数量大为减少，潜在漏气点也相应减少，将大大降低燃气泄漏的风险，也有利于燃气公司的集中管理和安检维护。

(4) 燃气表出户，可以实现随到随检，能有效避免用户的偷盗气现象，对降低燃气公司的供销差有利。

(5) 可以大幅降低燃气公司经营成本。燃气表出户使得抄表、安检等作业效率大幅提升，作业人员数量也可以相应优化减少，降低了燃气企业该方面的经营性支出。

针对两种挂表方式的各自特点，结合对其他燃气公司的考察学习、技术经济分析，我们对其优缺点进行了归纳整理和对比分析。

2 挂表方式分类

户内挂表有两种方式，一种是安装普通皮膜表，一种是安装IC卡智能表。

户外挂表有3种方式，一种是将立管安装在楼梯间，表挂在楼梯间，再接管道引至室内厨房(以下简称楼梯间挂表)；

第二、第三种户外挂表方式都是在一楼室外墙面设置表箱，燃气表集中安装在表箱内，每只燃气表后单独敷设引入管从表箱引至每家每户厨房，两者的区别是第二种采用镀锌钢管作引入管，第三种采用铝塑复合管作为引入管。

3 几种挂表方式的技术比较

将上述5种挂表方式的技术特点列表，见表1。

第二种，IC卡智能表，管道安装与普通户内挂表无异，只是将原先的普通皮膜表替换成了IC卡(预付费)智能表，与皮膜表相比，优点有：无需专门人员上门抄表；预付费方式，先付费后用气，对降低燃气企业的供销差有利。但仍存在见表难、安检难以及用户偷盗气的可能。

第四种，户外集中挂表，表后采用DN15镀锌钢管引至每家每户。

第五种，户外集中挂表，表后采用DN15铝塑复合管引至每家每户。根据铝塑复合管材质的特点，为避免在使用过程中机械划伤，防止紫外线的伤害以及进行防热保护，铝塑复合管在安装时必须外加保护管，宜选用排水工程常用的PVC管。

表1 几种挂表方式的技术特点比较

序号	项目		付费方式	抄表是否预约	是否抄表	见表	安检	盗气可能
1	户内	普通皮膜表	后付费	是	是	难	难	有
2	挂表	IC卡智能表	预付费	是	否	难	难	有
3	户外挂表	楼梯间挂表	后付费	否	是	易	易	无
4		采用镀锌钢管	后付费	否	是	易	易	无
5		采用铝塑复合管	后付费	否	是	易	易	无

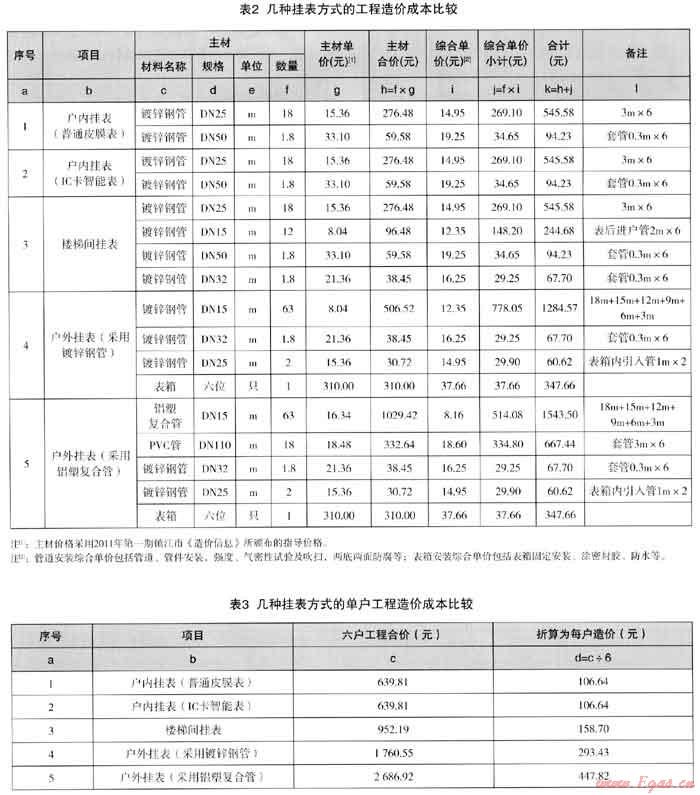

4 几种挂表方式的工程造价成本分析

以安装一幢多层住宅楼的一条燃气支线(6户)为例，层高为3m。分析时，每种方案都需的材料，如：皮膜表、表前阀(DN20×15)、直嘴阀(DN15)等项目不参与比较分析。

计算采用工程量清单计价模式，为材料价格加综合单价，配件不计。

5 几种挂表方式的运营成本分析

5.1 抄表成本分析

以一个拥有15万用户规模的燃气公司为例，分单双月抄表，即每月抄表总数为7.5万户；户内抄表每人每天120户，户外抄表每人每天300户，一月工作22天；则户内抄表需要29人，户外抄表需要12人。人员工资为2500元/月。

按照每年递增新用户2万户为例，每年需要新增抄收人员为：户内抄表4人，户外抄表2人。

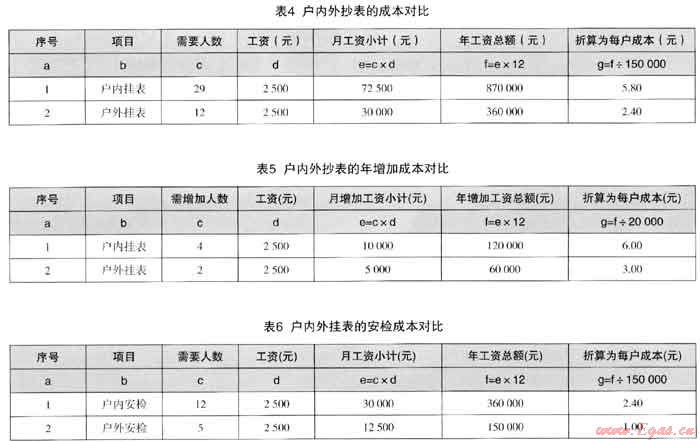

由表5可知，户内挂表的抄收成本约为户外挂表的2.4倍，仅该项支出每年就要多支付51万元，且以每年6万元的幅度递增。

5.2 安检成本分析

同样以一个拥有15万用户规模的燃气公司为例，每2年安检一次，户内安检每人每天25户，户外安检每人每天60户，一月工作22天；则户内安检需要12人，户外安检需要5人。人员工资为2500元/月。

由表6可知，对表具等设备的户内安检成本约为户外安检的2.4倍，仅该项支出每年就要多支付21万元。

5.3 更换表具成本分析

一般燃气表具使用期限满8年，需要进行校准、更换。以一个15万用户规模的公司为例，每年需更换表具的量约为20000户。户内换表每人每月可以更换200只。户外换表每人每月可以提升至500只。则户内换表需要9人，户外换表需要4人。人员工资为2500元/月。

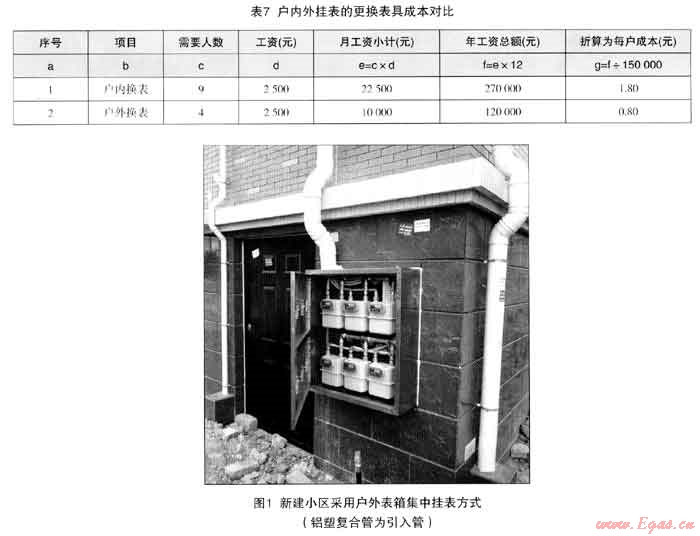

由表7可知，户内换表的成本约为户外换表2.25倍，仅该项支出每年就要多支付15万元。

6 分析结论

经过上述对比分析，发现：第一种户内挂表(普通皮膜表)方式虽然初始建设成本较低，但后续运营成本(包括抄表、安检、换表等)较高，且不能有效避免用户偷盗气的情况发生，故应在以后的安装中尽量避免采用。

第二种户内挂表方式(即IC卡智能表)，比第一种方式有所改进，实现先付费后用气，还可以通过采用CDMA卡实时传输数据，但IC卡表价格较高，且终究不能克服运营成本较高、用户偷盗气等缺点，在无法实现户外挂表或者户外挂表成本过高的情况下，谨慎使用。

第三种户外挂表方式(即楼梯间挂表)，虽然可以避免用户的偷盗气，但由于楼梯间作为消防通道，公安消防部门不允许燃气公司将燃气管道敷设在楼梯间，故不宜采用。

第四、第五种挂表方式虽然初始建设成本较高，但其后续运营成本及管理维护成本较低，表具实现集中安装，抄表、安检等工序效率倍增，便于统一管理；且户外挂表可以有效的避免用户偷盗气的可能。所以，在正常情况下推荐采用户外挂表的方式。

7 户外挂表的几点建议

结合多年的燃气工程施工经验和相关技术规范、规程，对于采用锅塑复合管作为引入管实现户外挂表给出几点建议：

(1) 户外挂表的施工作业人员，必须按要求进行上岗前的特种作业教育培训，并取得高空作业证书。

(2) 市场开发部门应尽早与开发商沟通，落实表箱的安放位置。

(3) 设计院应根据当地的气温变化情况(即冬季持续时长，低于20%的天数等)，综合考虑是否选用带温压补偿皮膜表。

(4) PVC套管施工，应提前至外墙粉刷完毕、脚手架尚未拆除时进场施工，应尽量靠近厨房窗户，有利于减少引入支管长度，且便于穿管。

(5) 铝塑复合管应采用整卷管道，从上往下穿管施工，且在PVC套管内尽量不留有接口。

(6) PVC套管顶端应设有防雨通气孔，既可以防雨雪，又可以将泄漏的气体排出，避免可燃气体聚集。

(7) 表箱锁具可以采用磁性感应锁，不易被破坏，且便于管理。

(8) 抄表可以采用电子手簿，适时记录，及时上传，既可以减少数据记录错误，又可以节省录入时间，并可以与前台电脑连接，直接打印用气发票。

参考文献：

1 建设工程工程量清单计价规范GB 50500—2008

2 镇江.造价信息.2011.1

3 城镇燃气设计规范GB 50028—2006

4 城镇燃气室内工程施工与质量验收规范CJJ 94—2009

(本文作者：季俊镇江华润燃气有限公司 212008)
