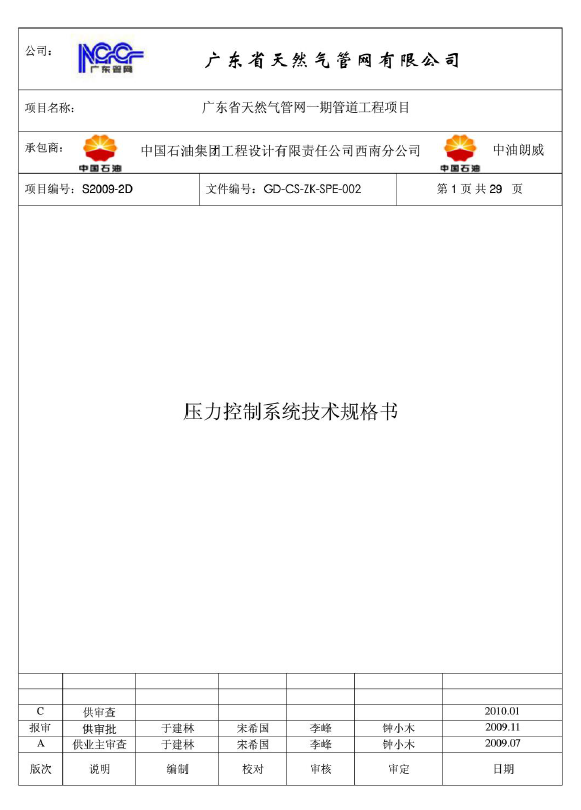

压力控制系统技术规格书GD-CS-ZK-SPE-002:仅适用于广东省天然气管网一期管道工程项目

1 概述

1.1  工程概况

    本工程是"全省一张网" 的核心组成部分， 属于广东省天然气管网近期( 2009年-2010年)和中期( 2011-2015年〉工程的一部分(即2009-2011年) ， 承接西二气和川气。沿线有12个天然气用户，主要为城市燃气用户。本工程线路总长约466.66km、共设2座首站(其中1座为压气站)、8座分输站和2座末站， 21座截断阀室。全线采用三层PE外防腐层， 共设置6座阴极保护站。

1.2  定义

    本技术规格书中所涉及的名称定义如下：

项目：广东省天然气管网一期管道工程项目；

业主：广东省天然气管网有限公司；

设计单位：中国石油集团工程设计有限责任公司西南分公司；

供货商：按照本技术规格书的要求为本项目提供或生产设备/材料的公司或厂家。

1.3  项目总体要求

3.1本技术规格书为压力控制系统专用技术规格书，适用于广东省天然气管网一期管道工程项目，是站场通往下游用户的管线上设置的天然气压力控制系统及其相关设备、附件等的设计、制造、选用材料、集成装配、检验、试验、包装、运输、培训和提交文件等提出的最低技术要求。该压力控制系统将采用“成橇打包”方式供货，提供的调压橇主要包括自力式安全切断阀、自力式监控调压阀、电控自力式工作调压阀、专用的压力控制器、压力控制柜以及配套的相关仪表、设备等。

3.2压力控制系统是一个“交钥匙”工程，供货商应对压力控制系统的设计、制造、组装、系统集成、工厂试验、现场安装、调试、投产以及包装运输、培训、备品备件供应、售后服务等负全部责任。供货商应负责协助SCADA系统供货商完成压力控制系统与站控系统的通信和信息交换，同时还应负责完成与压力控制系统相关的辅助设备的安装、调试及数据通信等工作。

3.3压力控制系统的详细技术数据在相应的数据表（GD-CS-ZK-DAT-002）中列出，供货商应根据本技术规格书和相应的数据表的要求向业主供货。

1.4 现场条件

1.4.1 安装场所
