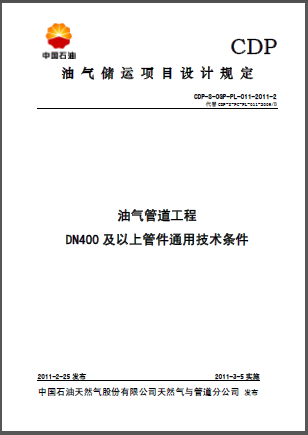

油气管道工程 DN400及以上管件通用技术条件CDP-S-OGP-PL-011-2011-2

本文件是油气输送管道工程用技术规范。

本文件在制定中参考了MSS SP-75 《锻钢制对焊管件》Specification for high-test, wrought,butt-welding fittings、GB/T 13401《钢板制对焊管件》、ASME B16.9《工厂制造的钢质对焊管件》

Factory-made wrought steel butt welding fittings 等国内外有关标准和著名企业标准，同时吸收了近年来油气管道工程建设用管件方面的应用基础研究及技术标准的研究成果和实践经验，依据中国石油天然气集团公司标准化有关规定编写。

本文件分为17 章，第1 章，范围；第2 章，一致性；第3 章，规范性引用文件；第4 章，管件设计；第5 章，管件规格；第6 章，原材料要求；第7 章，制造工艺要求；第8 章，性能要求；第9 章，尺寸、几何形状和允许偏差；第10 章，工艺质量和缺陷处理；第11 章，检验和试验；第12 章，水压试验；第13 章，设计验证试验；第14 章，标志；第15 章，防护；第16 章，产品质量合格证明书；第17 章，包装和运输。

本文件的附录A 和附录B 为规范性附录，附录C 为资料性附录。

本文件替代CDP-S-PC-PL-011-2009/B《油气管道工程DN400 以上管件技术规格书》。

1 范围

1.1 本文件规定了油气输送管道工程用公称直径DN 400～1200 的钢制对焊管件的设计、材料、制造、检验及验收的基本要求。

本文件管件包括标准三通、弯头、异径管和管帽（封头）。

与任一制造商之间的任何约定将列入业主与该制造商的附加协议中。

1.2 按本文件制造的管件适用于输送天然气、原油、成品油及液态液化石油气的管道工程干线和站场，其中输送的天然气的气质应符合GB/T 17820（eqv ISO13686）二类气质要求的天然气；输送的原油应符合SY/T 7513油质要求；输送的成品油的质量应符合国家现行产品标准要求；输送的液态液化石油气

的质量应符合GB/T 9052.1或GB/T 1174要求。
