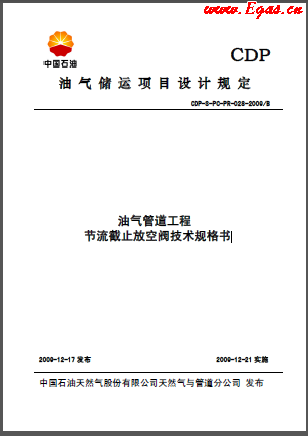

油气管道节流截止放空阀技术规格书CDP-S-PC-PR-028-2009B：本文件适用于油气管道工程项目节流截止放空阀设备的采购。
本文件与《节流截止放空阀技术规格书》CDP-S-GP-PR-010-2009/A 相比主要变化如下：
——技术规格书分成了技术条件、数据单和技术评分表三个部分；
——将将原双作用式节流截止阀技术规格书、输气管道工程放空阀技术规格书、输油管道工程截止阀技术规格书合并为油气管道工程节流截止放空阀技术规格书。
本技术条件包括节流截止放空阀在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。
3.1 阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。
3.2 阀门应能满足连续运行30 年以上，且相关性能（操作与密封）能长期满足工况要求。
3.3 阀门主要用于紧急情况下或检修时的放空以及手动节流的工况。同时要求阀门全开时，流通面积不少于阀门公称通径相应面积的80%。
3.4 Cv 值要求详见数据单。
3.5 阀门应同时具有节流与截止作用，在控制流量时应能连续的平稳操作，在关闭时应能达到零泄漏的要求。同时，零泄漏的功能不能以频繁更换密封材料来实现。
3.6 节流截止放空阀设计应考虑在启/闭全压差条件下稳定操作，操作扭矩小，耐气流冲刷、耐擦伤、耐磨损、耐腐蚀，使用寿命长。
3.7 应尽量减少噪音，其要求见数据单。
3.8 为节省工艺管线安装空间，便于操作，要求所有手动阀门均为手轮操作，手轮的操作力不大于250N。
3.9 所有阀门均为法兰连接，配对法兰制造标准详见数据单。供货商提供配对的对焊法兰、螺栓、螺母和垫片，法兰与管道的连接端应保证材质强度的适配性和可焊性（接管规格及材质详见数据单）。
