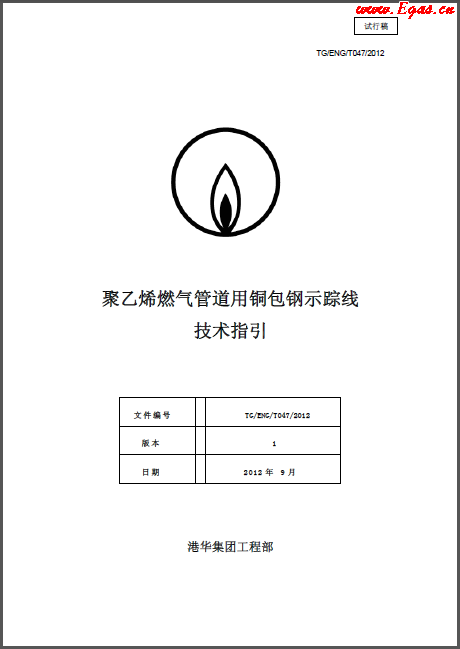

港华聚乙烯燃气管道用铜包钢示踪线技术指引

摘 要

在研究了铜包钢这一新型的示踪线产品并开展了试点应用,现根据相关成果,编制铜包钢示踪线试行指引,以进一步解决聚乙烯管道的探测问题及规范示踪线的敷设安装。

 随着集团聚乙烯燃气管道铺设长度的迅速增长,合资公司反馈了现有聚乙烯管道示踪线存在一些局限性,包括有效探测距离不足、探测不到等问题,为解决这些局限性,有效发挥示踪线应有的示踪效果,我们积极研究和试点新型铜包钢示踪线,并根据初步的研究成果编制本指引。在前期的试点试验中,新型示踪线取得了不错的效果,但由于试验周期短,试验条件单一,不能全面测试该些产品的特点,故希望藉此试行(试行期暂定为一年),收集各公司的实际使用反馈建议及经验后进一步修订和推行。

特别提示,尽管铜包钢示踪线在探测距离方面有着明显的优势,但若连接处理不好,可能导致快速腐蚀或电流流失,进而影响导线的示踪功能,因此必须保证连接处的密封防水和防腐性能。

安装要求
3.1铜包钢示踪线选用及安装时应遵循以下要求:
3.1.1应用于管沟敷设的聚乙烯管道时,示踪线导体直径不得小于表1的要求;
3.1.2应用于定向穿越的聚乙烯管道时,应根据地质情况及拖拉力选用较大直径的铜包钢示踪线;当管道埋深超过可探测范围时,宜考虑在定向穿越出入土点附近适当位置设置有效标识。
*注:根据试点应用的测试数据,可探测深度约为5米,有效探测距离超过300米,但该数据与土壤周边环境有关。
3.2为保证示踪线的连续完整性及探测距离,在敷设示踪线时,应尽量减少连接的次数;当需要连接时,宜使用专用连接件进行连接,并应按照厂家操作指导说明书进行、,在施工过程中连接接头不应受到外力拉伸、扭曲。
3.3 示踪线的敷设应遵循以下要求:
3.3.1应用于管沟敷设的聚乙烯管道时,示踪线应呈直线放置在管道的正上方,贴管敷设,每隔2~3m胶带将示踪线与管道固定。
3.3.2应用于定向穿越的聚乙烯管道时,示踪线不应有接口,宜沿管道相对两侧铺设两条示踪线,且应每隔2~3米进行牢固固定并留有适当裕量(见图6)但不能打结;入土端部应做好加固处理(见图7),以避免破损及拉伸延展。

..........
