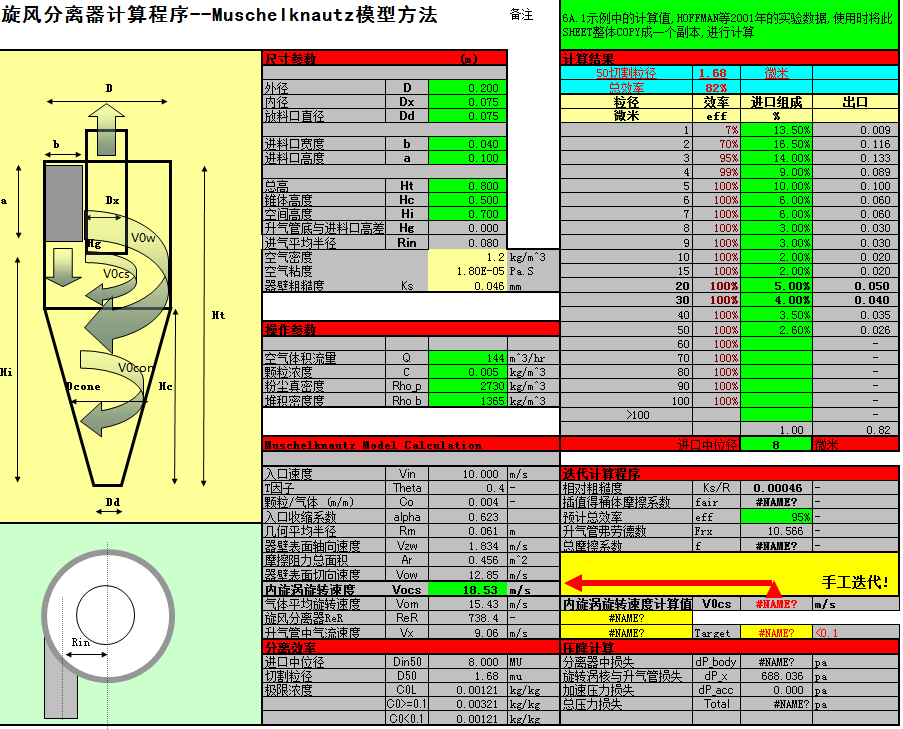

旋风分离器计算程序--Muschelknautz模型方法
程序功能
按Muschelknautz模型方法计算旋风分离器在给定操作条件下的分离效率及压降计算方法参见:
旋风分离器--原理,设计和工程应用第6章
[丹]A.C. 霍夫曼 [美]L. E. 斯坦恩著
彭维明等译, 化学工业版社, 2004,9 ISBN 7-5025-5871-3
原书名: Gas Cyclones and Swirl tubes, Priciples, design and operation
by, Alex C. Hoffmann, Louis E. Stein, ISBN 3-540-43326-0

输入:
1 旋风分离器尺寸参数
2 操作参数
3 进料粒径分布
输出:
1 50%切割粒径
2 对进料粒径分布下总分离效率
3 总压降
计算步骤
1 输入尺寸参数
2 输入操作参数
3 输入进料粒径分布(可选)
4 手工迭代计算:
1) 按雷诺数壁面相对粗糙度, 由雷诺数表格中的摩擦系数二元样条得 fair
2) 单元格(L41) 中计算出V0cs,
3) 将单元格 (H40) 中填入 L41 中的数值, 手工填入, 不可写成"=L41"
4) 重复上述操作,直至 单元格(L43) 的值小于 0.1
5) 如计算总效率与单元格(L36)中数值相差悬殊, 将计算的总效率填入L36,重复计算

另外 附：旋风分离器效率计算电子表格
