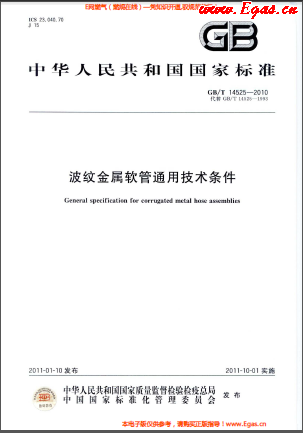

波纹金属软管通用技术条件国标／T 14525-2010_标准规范

摘要

本标准规定了波纹金属软管的术语和定义,分类,要求,检验方法,检验规则,标志、包装、运输和贮存。

本标准适用于管道系统中为补偿位移和安装偏差、吸收振动及降低噪声所采用的波纹金属软管。

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T14525—1993《波纹金属软管通用技术条件》。

本标准与GB/T14525—1993相比主要变化如下:

———增加了加强型波纹管、丝带网套、接头及柔性段长度的术语和定义;

———增加了公称尺寸DN700和DN800的软管,设计压力Ps 范围由32MPa扩大到35MPa,并调整了软管常用规格表;

———增加了软管分类;

———调整了软管的常用材料牌号,增加了材料的新旧牌号对照;

———增加了材料、焊接、成形要求;

———调整了焊缝的无损检测要求和方法;

———修改了耐压试验条款,对于压力较低的软管允许采用气压试验代替水压试验,气压试验压力为1.15倍设计压力Ps;

———增加了软管静态弯曲性能要求和检验方法,增加了焊缝无损检测和静态弯曲检验项目,并明确1根进行静态弯曲和爆破试验,保持型式试验试件总数量3根不变;

———调整了软管U 型动态弯曲次数表,将原7000次部分提高到8000次,明确了摆动弯曲次数,并按ISO10380:2003修改了摆动弯曲检验要求;

———提出了单项静态弯曲和单项爆破试件的最小长度要求及计算公式;

———将型式试验条件之一的“正常生产每满三年”调整为“正常生产每满四年”,与压力管道元件制造许可证的有效期四年保持一致;

———修改了资料性附录“软管允许的最大工作压力”(见附录A);

———取消了原标准的附录B“软管摆动弯曲试验”,增加了规范性附录“网套爆破压力的校核”(见附录B)。

本标准由中国机械工业联合会提出。

本标准由全国管路附件标准化技术委员会归口。

本标准起草单位:航天晨光股份有限公司、中机生产力促进中心、国家仪器仪表元器件质量监督检验中心、秦皇岛市泰德管业科技有限公司、廊坊开发区首都航天波纹管厂、宁波星箭波纹管有限公司、沈阳仪表科学研究院。

本标准主要起草人:陈正标、钱允山、李俊英、于振毅、陈广斌、韩杰、沈冠群、黄乃宁、王永强、冯峰。

本标准所代替标准的历次版本发布情况为:

———GB/T14525—1993。

前言 Ⅲ

1 范围 1

2 规范性引用文件 1

3 术语和定义 1

4 分类 3

5 要求 4

6 检验方法 10

7 检验规则 13

8 标志、包装、运输和贮存 14

附录A (资料性附录) 软管允许的最大工作压力 16

附录B(规范性附录) 网套爆破压力的校核 17
