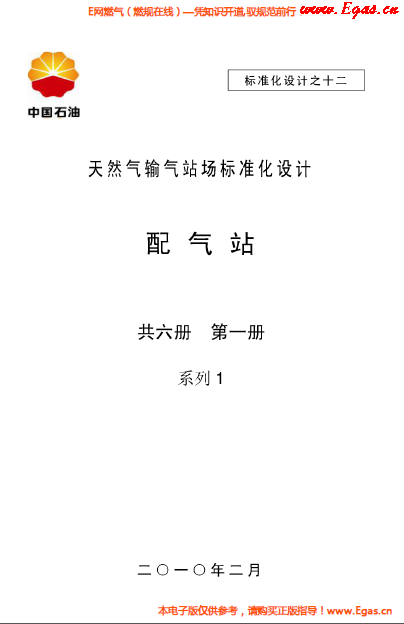

天然气输气站场标准化设计-——配气站系列1

摘 要

天然气输气站场标准化设计-——配气站系列1: 设计压力为2.5MPa，运行压力为1.6～2.4MPa；
建设规模为20×104m3/d;
天然气输气站场标准化设计配气站系列1
本设计配气站初步设计主要内容包括：
1.1.1 配气站（系列1）工艺流程标准化；
1.1.2 相关的防腐、自控、通信、供配电、给排水、总图、建筑等配套工程的设计。
1.2 设计适用范围
1.2.1标准化设计适用的范围
本系列标准化设计适用于：
1）输送介质符合《天然气》（GB17820-1999）天然气Ⅱ类气技术指标；
 2）设计压力为2.5MPa，运行压力为1.6～2.4MPa；
 3）建设规模为20×104m3/d;
4）设计温度为常温。
1.3 工程概况
1.3.1 工艺
配气站标准化设计包括：进站截断阀组（模块2）、分离除尘系统（模块4），调压系统（模块5）、计量系统（模块6），具体内容详见DWG-0201储01。
1.3.2 防腐
配气站标准化设计的防腐部分包括：露空管道、埋地管道和设备的外防腐层。
埋地管道除与干线规格一致的进出站管道采用三层PE加强级防腐层外，其余均采用聚乙烯胶粘带外防腐层，露空管道设备采用聚氨酯涂料防腐。
1.3.3 自动控制
配气站标准化设计的自控部分包括：流量计算机系统、火灾报警系统的设计。
配气站采用流量计算机监视和站场单体设备就地手动操作控制的一级控制模式。
1.3.4 供配电

配气站标准化设计的供配电部分包括：变配电、动力、照明、防雷、防静电、接地。外电线路不包括在本设计范围之内。

 目   录

1 总论.................................................................1
1.1 设计内容............................................................1
1.2 设计适用范围........................................................1
1.3 工程概况............................................................1
1.4 安全防护措施........................................................2
2 站场工艺标准化设计....................................................4
2.1 配气站标准化设计....................................................4
2.2 设备选型............................................................5
2.3 管道强度计算........................................................6
2.4 管道材质选择........................................................6
2.5 焊接、检验及试压....................................................7
3 管道防腐.............................................................9
3.1 设计范围............................................................9
3.2 防腐方案............................................................9
3.3 埋地管道及设备外防腐................................................9
3.4 露空管道及设备外防腐................................................9
3.5 阴极保护系统辅助设施...............................................10
4 自动控制............................................................12
4.1设计范围...........................................................12
4.2自控方案及水平.....................................................12
4.3 检测与控制.........................................................12
4.4 仪表及自动控制系统选型.............................................12
5通信.................................................................14
5.1设计范围...........................................................14
5.2设计方案...........................................................14
6 总图................................................................16
6.1 设计范围...........................................................16
6.2 总图布置...........................................................16
7 建筑与结构..........................................................18
7.1 建筑...............................................................18
7.2 建筑装修...........................................................19
7.3 房间配置...........................................................19
8 供配电..............................................................22
8.1 设计范围...........................................................22
8.2 用电负荷及等级.....................................................22
8.3 供电电源...........................................................22
8.4 供配电.............................................................22
8.5 计量...............................................................22
8.6 动力配电及线路敷设方式...........................................22
8.7 照明...............................................................23
8.8 防雷、防静电及接地.................................................23
8.9 采暖通风...........................................................24
9 给排水及消防.........................................................25
9.1 给排水.............................................................25
9.2 消防...............................................................26
