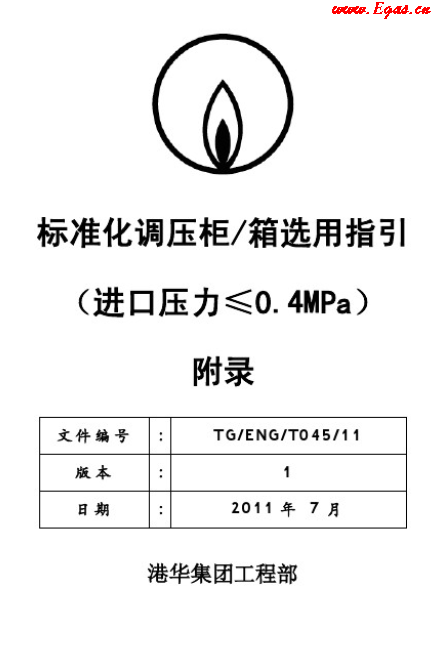

港华标准化调压柜(箱)选用指引工艺流程图

摘 要

港华标准化调压柜(箱)选用指引工艺流程图

 为了提高公司资产质量及其使用寿命,保障供气可靠性与稳定性,统一企业公共设施的形象,港华集团因此开展了调压柜/箱标准化研究项目。现依据相关研究成果,并结合中华煤气和港华集团现行使用的调压柜/箱工艺型式以及运营要求,制定标准化调压柜/箱选用指引。 指引内容包括:标准化的调压柜/箱工艺流程设计,主要设备配置,工艺布置和安装要求,以及柜/箱体材料、外形尺寸和标识等。

适用范围与选用说明 本指引适用于进口压力不大于0.4MPa的新建或改建调压柜/箱配置。 指引根据不同客户的需求及调压器的类型,配置了6款不同工艺设计的区域/专用调压柜及楼栋调压箱,并分别以0.4MPa和0.2MPa的进口压力,对50/100/300/500/700/1000/2000/3000 Nm3/h等8种不同的流量细分了34个型号。

本文件为港华标准化调压柜(箱)选用指引工艺流程图部分:
1、工艺设计流程图;
2、工艺设计配置一览表;
3、调压柜/箱具体设计参数、选型序列号和尺寸(34款);
4、调压柜标识参考方案;
5、设备工艺结构图(34款)
