某中压管道吹扫试压方案_图纸文件

摘要

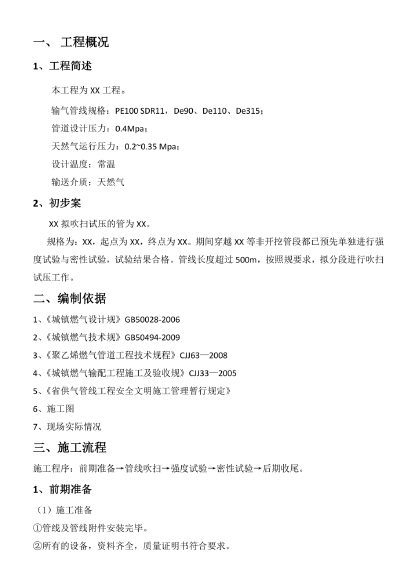

某中压管道吹扫试压方案：规格为： XX，起点为 XX，终点为 XX。期间穿越 XX 等非开挖管段都已预先单独进行强度试验与密性试验，试验结果合格。管线长度超过 500m，按照规要求，拟分段进行吹扫试压工作。

施工流程

施工程序：前期准备→管线吹扫→强度试验→密性试验→后期收尾。

1、前期准备

（1）施工准备

①管线及管线附件安装完毕。

②所有的设备，资料齐全，质量证明书符合要求。

③用作吹扫气源的设备已完成准备工作。

④吹扫试压的进气和排气系统已安装完毕。

⑤吹扫试压用临时放散阀安装就位完毕。

（2）其他准备

①施工前，应向施工人员做好技术交底，使所有人员明确任务及施工注意事项。

②沿线进行检查确保所有焊口应全部组焊补口完毕，不存在漏焊、漏补。

③试压段的管沟应全部回填完毕，不存在露管现象。

④沿线的工农关系已协调，放空点应安排妥当。
