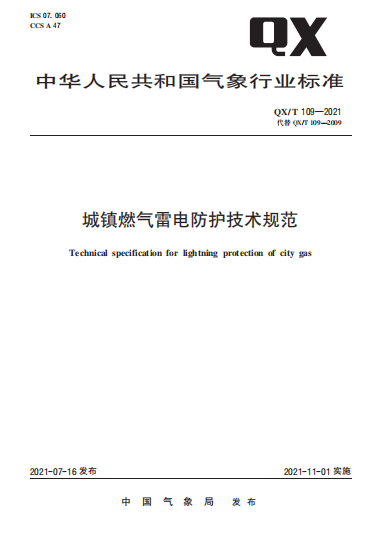

城镇燃气雷电防护技术规范QX/T 109-2021

城镇燃气雷电防护技术规范QXT 109-2021
本文件代替QX/T 109—2009《城镇燃气防雷技术规范》。与QX/T 109—2009相比,除结构调整和编辑性改动外,主要技术变化如下:
——修改了防护原则的一般性规定(见第4章,2009年版的第4章)﹔
——修改了建(构)筑物防雷分类的规定(见5.1.1,2009年版的5.1.1) ;
——增加了具有爆炸危险的建(构)筑物防雷分类的规定(见5.1.2);
——删除了设备,管道防静电的规定(见2009年版的5.1.2);
——删除了防雷安全距离的规定(见2009年版的5.1.3 );
——修改了燃气场站设施直击雷防护的规定(见5.1.3,2009年版的5.2.1);
——删除了电气和电子系统所在建筑物直击雷防护的规定(见2009年版的5.1.4);
——修改了爆炸危险区设备接地线与接地体连接的规定(见5.1.4,2019年版的7.2);—修改了雷电防护、电气和电子系统共用接地的规定(见5.1.5,2009年版的5.1.5) ;
——将“储罐区”修改为“储罐”(见5.2.2009年版的5.2>;
——细化了储罐直击雷防护的规定(见5.2.1,2009年版的5.2.2、5.2.3) ;
——删除了钢储罐接地电阻的规定(见2009年版的5.2.5);
——将“调压装置区”修改为“工艺设施”(见5.3,2009年版的5.3);
——增加了金属设备,框架﹑管道等金属物接地的规定(见5.3.1);
——增加了金属静设备接地的规定(见5.3.2);
——增加了机器设备和电动机接地的规定(见5.3.3 ) ;
——增加了进出建筑物燃气金属管道与墙体内金属导体的距离的规定(见6.1.5);
——增加了地下燃气金属管道进行阴极防腐时雷电防护的规定(见6.1.6);
——-将“引入场站的燃气金属管道”修改为“进出场站的燃气金属管道”(见6.2,2009年版的6.4);
——修改了沿建筑外墙竖直敷设燃气金属管道时等电位连接的规定(见6.3.6,2009年版的6.3.2);
——删除了埋于地下的金属跨接线的规定(见2009年版的6.5.1) ;
——增加了低压供电电源接地形式的规定(见7.1);
——细化了低压配电系统电涌保护器选择和使用的规定(见7.4、7.5,2009年版的7.1.2);
——删除了电气设备接地装置与独立避雷针接地装置分开设置的规定(见2009年版的7.3);
——增加了过电流保护器件的规定(见7.6);
——增加了备用芯线接地的规定(见8.1,2009年版的8.1.1);
——增加了直流电源电子系统设备安装电涌保护器的规定(见8.3);-增加了光缆金属护层,金属挡潮层、金属加强芯接地的规定(见8.4);
——增加了储罐上电子系统设备与罐体等电位连接的规定(见8.6);
——增加了“检测与维护”一章(见第9章);
——删除了附录B生产的火灾危险性分类(见2009年版的附录B);
——增加了附录C雷电防护等电位连接导体的最小截面积(见附录C)。
