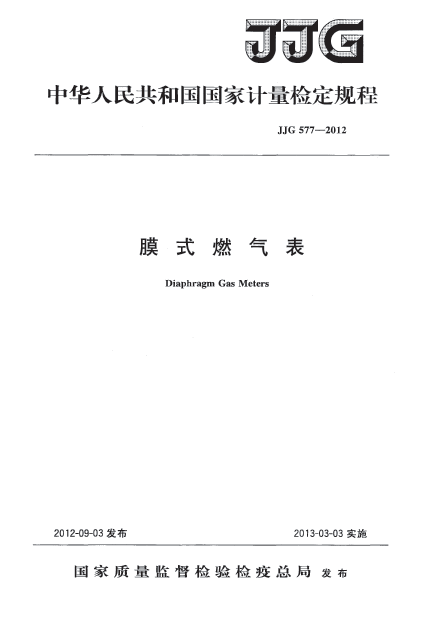

膜式燃气表JJG577-2012(计量检定规程）

4概述
4.1原理和结构
燃气表属于容积式气体流量计，它采用柔性膜片计量室方式来测量气体体积流量。
在压力差的作用下，燃气经分配阀交替进入计量室，充满后排向出气口，同时推动计量室内的柔性膜片作往复式运动，通过转换机构将这- -充气、排气的循环过程转换成相应的气体体积流量，再通过传动机构传递到计数器,完成燃气累积计量功能。
基表主要由外壳、膜片计量室、分配阀、连杆机构、防止逆转装置、传动机构和计数器等部件组成。
4.1.1防止逆转装置
燃气表应装有防止逆转的装置，当气体流人方向与规定流向相反时，燃气表应能停止计量或者不能逆向计数。燃气表应能承受意外反向流而不致造成正向流计量性能发生改变。
4.1.2附加装置
附加装置是在基表上附加的可以实现相应功能的装置。允许在基表上装有预付费装置、脉冲发生器、工商业表二次装置等实现某些功能的附加装置，但是不能影响燃气表的计量性能。
4.2用途
燃气表主要用于计量燃气的累积体积流量，大量应用在民用及工商业的燃气计量场合.
