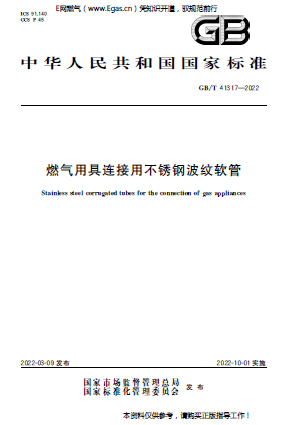

燃气用具连接用不锈钢波纹软管GB/T 41317-2022

燃气用具连接用不锈钢波纹软管GB/T 41317-2022：本文件规定了使用GB/T 13611规定的城镇燃气的燃气用具连接用不锈钢波纹软管的分类、规格和型号，要求,试验方法，检验规则以及标志、包装、运输和贮存。
本文件适用于公称尺寸不大于DN32,最大工作压力0.01 MPa,与燃气燃烧器具或燃气设备相连接的不锈钢波纹软管。
4.1.1 软管按连接特性分类如下:
a) 普通型软管:仅连接固定式燃气燃烧器具或燃气设备的软管,代号RLB;
b)超柔型软管:可连接移动式或固定式燃气燃烧器具或燃气设备的软管,代号CRLB。
4.1.2 软管按用途分类如下:
a) 燃气灶具连接用软管:代号为Z;
b) 燃气表连接用软管:代号为B;
c) 燃气热水器连接用软管:代号为R;
d) 其他类燃气用具连接用软管:代号为Q。
4.1.3 软管按波纹形状分类如下:
a) 螺旋形波纹管:波纹呈螺旋状,代号为L;
b)环形波纹管:波纹呈闭合圆环状,代号为H。
4.2.1 软管按公称尺寸分为DN10、DN15、DN20、DN25.DN32。
4.2.2燃气灶具连接用软管 长度尺寸宜为500 mm.800 mm.1 000 mm.1 500 mm.2 000 mm;燃气表和燃气热水器连接用软管长度尺寸宜为200 mm、300 mm、500 mm.800 mm。
