2　术语

2．0．1城镇燃气管网city gas piping system

从城镇燃气供气点至用户引入管之间的管道、管道附属设施、厂站内工艺管道及管网工艺设备的总称。

2．0．2泄漏检测leak detection

使用检测仪器确定被检对象是否有燃气泄漏并进行泄漏点定位的活动。

2．0．3管道附属设施pipeline subsidiary facilities

与管道相连并实现启闭、抽水等功能设备的总称，如阀门、凝水器等。

2．0．4管网工艺设备piping system process equipments

与管道相连具有对燃气进行过滤、计量、调压及控制等功能设备的总称，如过滤器、流量计、调压装置等。

2．0．5灵敏度sensitivity

检测仪器所能检出的燃气最小浓度。

2．0．6最大允许误差maximum permissible error

对于给定的测量仪器，由标准所允许的，相对于已知参考量值的测量误差的极限值。

3　检测

3．1　一般规定

3．1．1泄漏检测人员应根据管网和厂站的规模及设备、设施的数量等因素配置，并应通过相关知识及检测技能的培训。

3．1．2泄漏检测人员及检测场所的安全保护应符合现行行业标准《城镇燃气设施运行、维护和抢修安全技术规程》CJJ 51的有关规定。检测现场安全标志的设置应符合现行行业标准《城镇燃气标志标准》CJJ／T 153的有关规定。

3．1．3埋地管道的常规泄漏检测宜按泄漏初检、泄漏判定和泄漏点定位的程序进行。管道附属设施、厂站内工艺管道、管网工艺设备的泄漏检测宜按泄漏初检和泄漏点定位的程序

进行。

3．1．4当接到燃气泄漏报告时，可直接进行泄漏判定；当发生燃气事故时，可直接进行泄漏点定位。

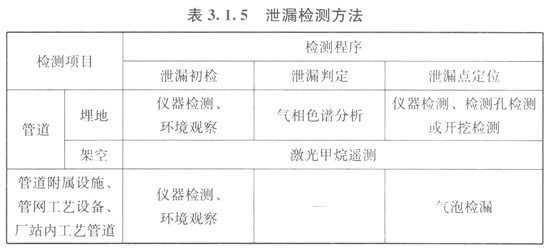

3．1．5泄漏检测方法应根据检测项目和检测程序进行选择，并可按表3．1．5的规定执行。当同时采用两种以上方法时，应以仪器检测法为主。

3．2　管道检测

3．2．1埋地管道的泄漏初检宜在白天进行，且宜避开风、雨、雪等恶劣天气。

3．2．2埋地管道的泄漏初检可采取车载仪器、手推车载仪器或手持仪器等检测方法，检测速度不应超过仪器的检测速度限定值，并应符合下列规定：

1对埋设于车行道下的管道，宜采用车载仪器进行快速检测，车速不宜超过30km／h；

2对埋设于人行道、绿地、庭院等区域的管道，宜采用手推车载仪器或手持仪器进行检测，行进速度宜为1m／s。

3．2．3采用仪器检测时，应沿管道走向在下列部位进行检测：

1燃气管道附近的道路接缝、路面裂痕、土质地面或草地等；

2燃气管道附属设施及泄漏检查孔、检查井等；

3燃气管道附近的其他市政管道井或管沟等。

3．2．4在使用仪器检测的同时，应注意查找燃气异味，并应观察燃气管道周围植被、水面及积水等环境变化情况。当发现有下列情况时，应进行泄漏判定：

1检测仪器有浓度显示；

2空气中有异味或有气体泄出声响；

3植被枯萎、积雪表面有黄斑、水面冒泡等。

3．2．5泄漏判定应判断是否为燃气泄漏及泄漏燃气的种类。经判断确认为燃气泄漏后应立即查找漏点。

3．2．6检测孔检测或开挖检测前应核实地下管道的详细资料，不得损坏燃气管道及其他市政设施。检测孔内燃气浓度的检测应符合下列规定：

1检测孔应位于管道上方；

2检测孔数量与间距应满足找出泄漏燃气浓度峰值的要求；

3检测孔深度应大于道路结构层的厚度，孔底与燃气管道顶部的距离宜大于300mm，各检测孔的深度和孔径应保持一致；

4燃气浓度检测宜使用锥形或钟形探头，检测时间应持续至检测仪器示值不再上升为止；

5检测液化石油气浓度的探头应靠近检测孔底部。

3．2．7检测孔检测完成后，应对各检测孔的数值进行对比分析，确定燃气浓度峰值的检测孔，并应从该检测孔进行开挖检测，直至找到泄漏部位。

3．2．8开挖前，应根据燃气泄漏程度确定警戒区，并应设立警示标志，警戒区内应对交通采取管制措施，严禁烟火。现场人员应佩戴职责标志，严禁无关人员人内。

3．2．9开挖过程中，应随时监测周围环境的燃气浓度。

3．2．10对架空管道进行泄漏检测时，检测距离不应超过检测仪器的允许值。

3．3　管道附属设施、厂站内工艺管道及管网工艺设备的检测

3．3．1管道附属设施、厂站内工艺管道、管网工艺设备泄漏初检时，应检测法兰、焊口及螺纹等连接处，并应根据燃气密度、风向等情况按一定的顺序进行检测，检测仪器探头应贴近被测部位。

3．3．2对阀门井(地下阀室)、地下调压站(箱)等地下场所进行泄漏初检时，检测仪器探头宜插入井盖开启孔内或沿井盖边缘缝隙等处进行检测。

3．3．3泄漏初检发现下列情况时应进行泄漏点定位检测：

1检测仪器有浓度显示；

2空气中有异味或气体泄出声响。

3．3．4进入阀门井(地下阀室)、地下调压站(箱)等地下场所检测时应符合下列规定：

1满足下列要求时，检测人员方可进入：

1)氧气浓度大于19.5％；

2)可燃气体浓度小于爆炸下限的20％；

3)一氧化碳浓度小于30mg／m³；

4)硫化氢浓度小于10mg／m³。

2检测过程中，各种气体检测仪器应始终处于工作状态，当检测仪器显示的气体浓度变化超过限值并发出报警时，检测人员应立即停止作业返回地面，并对场所内采取通风措施，待各种气体浓度符合要求后，方可继续工作。

3．3．5对管道附属设施、厂站内工艺管道、管网工艺设备等进行泄漏点定位检测时可采用气泡检漏法，并应符合下列规定：

1涂刷检测液体前，应先对被测部位表面进行清理；

2检测时应保持被测部位光线明亮；

3检测不锈钢金属管道时采用的检测液中氯离子含量不应大于25×10^-6。

3．3．6阀门井(地下阀室)、地下调压站(箱)等地下场所内检测到有燃气浓度而未找到泄漏部位时应扩大查找范围。
