一、国外标准对半密闭强制排气式燃具和密闭式燃具穿墙水平排烟的规定

1日本《燃气燃烧器具安装规程》的规定

排烟口与周围建筑物开口的距离应符合规定，根据烟气吹出方向的不同，其距离为(150～600)mm；在上述规定距离的建筑物墙面投影范围内，不应有烟气可能流入的开口部位，但距排烟口距离大于600mm的部位除外。

2英国《烟道的安装与维修规范》BS 5440—1：2008的规定

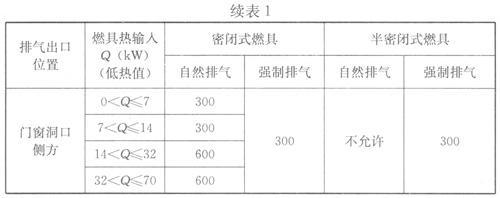

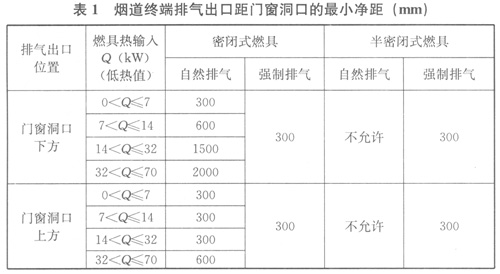

英国单层住宅烟道终端安装要求见表1。

3美国《燃气规范》AISI 223．1—2006的规定美国单层住宅烟道终端安装要求如下：

1)机械排烟系统的终端，应设在10ft(3.1m)范围内任何强制送气入口上方至少3ft(0.9m)之处。

2)非密闭式燃具机械排烟系统的终端，应设在任何门、可打开窗或任何建筑物的自流空气入口下方至少4ft(1.2m)，水平方向至少4ft(1.2m)或者上方1ft(0.3m)之处。烟道终端的底部应位于至少高出地面12in(0.3m)之处。

3)热负荷等于或小于10000Btu／hr(3kW)的密闭式燃具的烟道终端，应位于据建筑物的任何空气开口至少6in(0.15m)；而热负荷大于10000Btu／hr(3kw)但不大于50000Btu／hr(14.7kW)的燃具应以9in(0.23m)烟道终端间距安装；热负荷大于50000Btu／hr(14.7kW)的燃具应以至少12in(0.3m)烟道终端间距安装；烟道终端和空气入口的底部应位于至少高出地面12in(0.3m)之处。

二、我国住宅燃具的排烟情况

1我国灶具和热水器等燃具的烟管多数通过穿墙水平排放。

2我国住宅多数为多层或高层，多数燃具烟管高位安装在本层门窗洞口上方，即安装在上层住宅门窗洞口的下面了，故对上一层住宅的门窗洞口会有烟气进入的问题产生。对居住房间(卧室和起居室)参照英、美标准进行了严格的安全间距规定(1.2～1.5)m，这与英、美单层住宅不同。

3关于燃具排烟出口各国规定并不一致。国内调查得知，在凹形、L形住宅拐角处的厨房，当吸油烟机穿过外墙水平排气时，排气口距起居室2.5m和卧室5m处，其窗户开启时仍有油烟进入室内，味道较浓，说明外排烟气能否进入室内，光靠安全间距是不行的，与影响烟气安全扩散的建筑形状以及室外空气能否向四面流通有直接关系。

4我国燃具多数安装在厨房或与厨房相连的阳台内，属于非居住房间，一般在居住房间的一侧，故其规定的最小净距能够做到。

4．6．11半密闭自然排气式燃具点火初期因系统在冷态下烟道无抽力，故会有烟气倒流从防逆风罩处溢出；给气口用于供给燃具助燃用的空气，换气口用于排除燃具启动时可能倒回室内的烟气。

4．6．12规定半密闭自然排气式燃具的烟道安装时要充分考虑净风压对排烟的影响，即烟道出口一定要高出屋顶0.6m并避开正压区，否则烟道将产生倒烟和窜烟。

规定半密闭自然排气式燃具排气筒的结构、尺寸和计算方法，适用于排气筒总长L<8m的排气筒，仅适用于(1～3)层的低层建筑。

4．6．13规定半密闭自然排气式燃具排气筒风帽与屋顶、屋檐和周围建筑间的相互位置，主要目的为烟道出口避开或高出正压区，防止烟道倒烟，并考虑积雪的影响等。

4．6．14规定低层和多层住宅设置独立烟道的技术条件，为国内外相关标准规定的通用技术条件。

4．6．15规定高层住宅设置主、支并列型共用烟道的技术条件。

1共用烟道的结构形式和支烟道高度以及主、支烟道横截面积，等同英国《烟道的安装与维修规范》BS 5440—1和我国相关标准的规定。

2支烟道烟气导向装置一般为45°～90°并向上吹出，等同国内外相关标准的规定。

3正压排烟的强制排气式燃具排入时可能会出现倒烟，故不得排入。

4．6．16燃具停用时支烟道进口处的静压值小于零(具有一定的抽力和真空度)是保证共用烟道不倒烟的安全技术条件。

4．6．17规定半密闭自然排气式燃具的烟道抽力必须大于烟道阻力。要保持3Pa或10Pa的抽力和真空度(负压)。半密闭自然排气式燃具工作时，在防倒风排气罩出口处或排烟出口(无排气罩时)，测量烟道抽力(真空度)，并符合规定要求。3Pa为住宅小型热水器用烟道抽力，10Pa为住宅大型热水器用烟道的抽力。

4．6．18规定烟囱抽力和出口横截面的计算，为国内外的通用公式，计算中采用的相关技术参数为经验数值。

4．6．19固体燃料(煤)设备停用时存在明火，故不得与燃具共同用一个烟道，以防止燃气泄漏着火或爆炸。

4．6．20规定共用给排气烟道适应的燃具类型。规定密闭式燃具共用给排气烟道的结构和性能，等同英国《烟道的安装与维修规范》BS 5440—1规定。

下端不连通的正压分离式同轴烟道燃具排气出口设止回排气阀的目的是防止倒烟，确保正常燃烧。

强制给排气式燃具不应与其他燃具背对背安装的目的是防止强制给排气燃具对另一台燃具给排气造成影响，解决的方法是两台燃具的给排气口错开安装，使其不在一个高度上。

同轴型烟道横截面积，并列型共用给排气烟道的横截面积可通过试验确定，或参照同轴型烟道确定。

5规定建筑物内所有采暖炉加上33％快速热水器(1／3顶部楼层的热水器)运行情况下，检查U形和倒T形烟道的工作性能。进入最高(顶层)燃具的燃烧用空气中不得含大于1.5％(体积)的CO2。其目的是为了防止顶层燃具缺氧运行。

4．6．21规定密闭式燃具与共用给排气烟道的连接要求。

1给排气口接反后燃具不能正常使用，产生不完全燃烧。

2接口不密封会产生漏气和漏烟。

3使用液化石油气的燃具发生燃气泄漏后在共用给排气烟道不易扩散，为防止事故，故不得安装。

4．6．22规定冷凝式燃具烟道系统的技术条件，目的为防止酸性冷凝液对烟道系统及排水系统的腐蚀。等同英国《烟道的安装与维修规范》BS 5440—1规定。

4．6．23烟道的排气能力受海拔高度的影响，当海拔高度大于500m时，设计烟道时要考虑海拔高度影响因素的修正，可参照附录B的规定进行修正；只有增大烟道的直径或高度，方可达到海平面额定热负荷的排气能力；如不修正(不增大烟道的直径或高度)，烟道的排气能力将降低。以上规定等同美国《燃气规范》ANSI Z 223．1的规定。

4．7　平衡式隔室

4．7．1规定平衡式隔室的适用范围。参照英国《烟道的安装与维修规范》BS 5440—1和日本《燃气燃烧器具安装规程》编制。

4．7．2规定平衡式隔室给排气的设计要求，等同英国《烟道的安装与维修规范》BS 5440—1规定。

4．7．3规定平衡式隔室自闭门的建造要求，等同英国《烟道的安装与维修规范》BS 5440—1规定。

4．7．4规定平衡式隔室内的烟道管、空气管和热水管均应进行保温，以防止烟道管和空气管结露，并防止热水管降温，从而达到安全运行和节能的目的。设备的保温措施为国内外通用做法。等同英国《烟道的安装与维修规范》BS 5440—1规定。

4．7．5规定平衡式隔室给排气口防污染和防火的安全间距。以确保使用安全。
