摘要

摘要：阐述了工业企业LPG气化站工艺系统的分类、构成及工艺流程，探讨了LPG气化站站址的选择。对不同工艺系统气化站的造价进行比较，为工业企业LPG气化站方案选择提供参考。关键

摘要：阐述了工业企业LPG气化站工艺系统的分类、构成及工艺流程，探讨了LPG气化站站址的选择。对不同工艺系统气化站的造价进行比较，为工业企业LPG气化站方案选择提供参考。

关键词：工业企业；LPG气化站；方案选择；工艺流程；站址选择；造价

Selection of LPG Vaporizing Station Projects in Industrial Enterprises

LIU Lizhen

Abstract：The system classification，composition and the technological processes in LPG vaporizing station in industrial enterprises are elaborated.The site selection of LPG vaporizing station is discussed.The construction costs of LPG vaporizing stations with different process systems are compared to provide reference for selection of LPG vaporizing station projects in industrial enterprises.

Key words：industrial enterprise；LPG vaporizing station；selection of projects；technological process；site selection；construction cost

1 概述

对于远离城镇燃气供气管网而需要用燃气的工业企业，在厂内自建LPG管道系统能满足其使用要求。自建LPG管道系统供气具有使用灵活、自主控制造价及运行费用等特点。工业企业LPG管道系统可分为LPG气化工艺系统和LPG管网系统，LPG气化工艺系统主要是气化站的建设。工业企业LPG气化站方案的选择，主要是LPG气化工艺系统的确定、站址的选择及经济比较这3方面内容。

2 LPG气化工艺系统

① 瓶组自然气化工艺系统

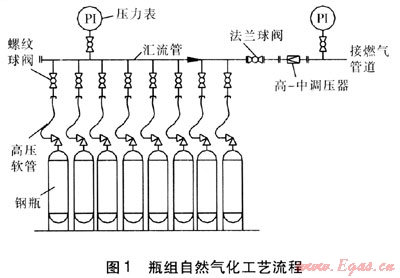

瓶组自然气化工艺系统由钢瓶、集气管路、调压装置、阀门、压力表等构成。该系统具有工艺简单、造价低、建设周期短、供气灵活^[1]、站址选择容易等优点；其缺点是系统气化量受钢瓶数量、钢瓶湿表面积和外部气象条件等限制^[2]。因此，本系统适用于小型工厂或车间的供气。瓶组自然气化工艺流程见图1。

② 瓶组强制气化工艺系统

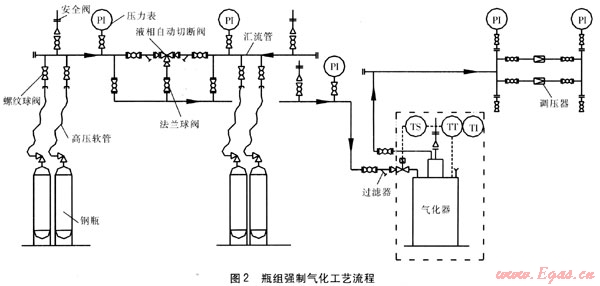

瓶组强制气化工艺系统由钢瓶、集气管路、气化装置、调压装置、阀门、压力表等构成。该系统有以下特点：a.工艺方面比瓶组自然气化工艺系统多了气化装置及相应配管；b.供气量不受钢瓶数量、钢瓶湿表面积和外部气象条件等限制^[2]，供气量稳定，供气量较大，所供应的气体与液态LPG的组成相同；c.建设周期比自然气化工艺系统稍长，但比储罐强制气化工艺系统短得多；d.站址选择较易实现；e.造价比自然气化工艺系统高，但比储罐强制气化工艺系统低很多。该系统缺点是不能满足大用气量工业企业的需求，当钢瓶总容积大于4m³时，钢瓶数量较多，连接支管和管件较多，不利于系统安全和操作管理^[3]。因此，本系统只适用于中等用气量的工业企业。瓶组强制气化工艺流程见图2。

③ 储罐强制气化工艺系统

储罐强制气化工艺系统由储罐、气化装置、调压装置、压缩机、工艺管路系统、阀门、压力表、液位计等构成。该系统的特点：a.供气质量与瓶组强制气化工艺系统相同；b.能根据企业用气情况，设置适合的储气规模，能实现比瓶组强制气化工艺系统大得多的供气规模，满足工业企业大量用气的需要；c.储罐站占用面积大，站址选择要求多，造价高，建设周期长。

3 LPG气化站站址的选择及布局

工业企业LPG气化站站址的选择，不仅要考虑工艺系统设备的布局对建筑面积的要求，而且要考虑相关规范对气化站安全防火距离的要求。

在气化站面积方面，总容积为1m³的瓶组自然气化站约需8m²，总容积为4m³的瓶组强制气化站约需40m²，总容积为100m³的储罐强制气化站约需1350m²。GB 50016—2006《建筑设计防火规范》和GB 50028—2006《城镇燃气设计规范》明确规定了瓶组气化站、储罐气化站与建、构筑物的防火距离。

① 瓶组自然气化站

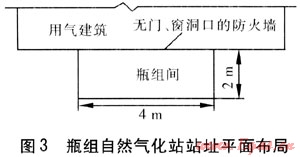

总容积小于1m³的瓶组自然气化站的站址平面布局见图3。

根据GB 50028—2006第8.5.2条选择站址：当采用自然气化方式供气，且瓶组气化站配置气瓶的总容积小于1m³时，瓶组间可设置在与建筑物(住宅、重要公共建筑和高层民用建筑除外)外墙毗连的单层专用房间内，并应符合下列要求：a.建筑物耐火等级不应低于二级；b.应通风良好，并设有直通室外的门；c.与其他房间相邻的墙应为无门窗、洞口的防火墙；d.应配置燃气浓度检测报警器；e.室温不应高于45℃，且不应低于0℃。

② 瓶组强制气化站

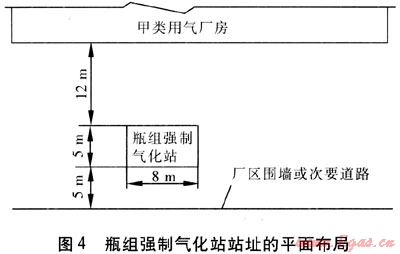

总容积小于4m³的瓶组强制气化站站址的平面布局见图4。

根据GB 50028—2006第8.5.3条的规定，选择站址时应注意如下问题：a.瓶组气化站应为独立建筑；b.瓶组气化站距离明火、散发火花地点30m；c.距离重要公共建筑、一类高层民用建筑20m；d.独立瓶组间与道路(路边)的防火间距：主要道路为10m，次要道路为5m。GB 50016—2006第3.4.1条规定，甲类厂房之间的防火间距为12m。

③ 储罐气化站

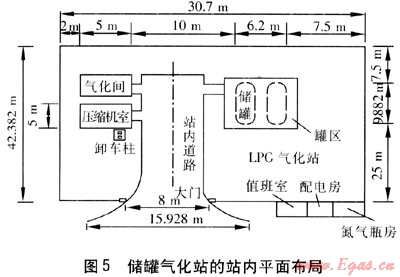

总容积大于50m³且不大于200m³、单罐容积不大于50m³储罐气化站的站内平面布局见图5。站区四周围墙高2m，罐区有2台50m³埋地储罐。

根据GB 50028—2006第8.3.7条的规定，选择站址时，储罐与基地外建、构筑物、堆场的防火间距为：a.居住区、村镇和学校、影剧院、体育馆等重要公共建筑(最外侧建、构筑物外墙)50m；b.工业企业(最外侧建、构筑物外墙)30m；c.明火、散发火花地点和室外变、配电站50m；d.民用建筑，甲、乙类液体储罐，甲、乙类生产厂房，甲、乙类物品仓库，稻草等易燃材料堆场45m；丙类液体储罐，可燃气体储罐，丙、丁类生产厂房，丙、丁类物品仓库35m；e.助燃气体储罐、木材等可燃材料堆场30m；f.其他建筑(耐火等级二级)20m；g.铁路(中心线)国家线70m，企业专用线30m；h.公路、道路(路边)25m；i.架空电力线(中心线)1.5倍杆高；j.架空通信线(中心线)30m。当采用埋地储罐时，上述防火间距可按上述数值减少50%。

4 经济比较

在进行工业企业LPG气化站方案选择时，当确定了LPG气化工艺系统，有满足条件的站址后，需要进行工程建设的经济性比较。

因为3种LPG气化工艺系统的工艺、设备及建筑工程内容不同，所以LPG气化站的工程造价也不同。LPG气化站工程造价主要包括工艺系统及相关辅助工程(电气、消防、建筑)的造价，其工程造价估算见表1。

由表1可知，不同的气化工艺系统，其工程造价差别也相当大，这直接影响工业企业对LPG气化站方案的选择。

表1 LPG气化站工程造价估算

工程	工艺、电气、消防工程造价/元	建筑工程造价/元	总造价/元
瓶组自然气化站(总容积小于1m³)	4×10⁴	0.8×10⁴	4.8×10⁴
瓶组强制气化站(总容积小于4m³)	25×10⁴	7.0×10⁴	32.0×10⁴
储罐气化站(2台50m³的储罐)	95×10⁴	30.0×10⁴	125.0×10⁴

5 结语

工业企业对LPC气化站方案的选择，可根据用气情况、建设用地及资金情况选择适当的工艺系统。只有技术可行、运行可靠、经济合理的LPG气化站方案才是工业企业的最佳选择。

参考文献：

[1] 戴路.燃气供应与安全管理[M].北京：中国建筑工业出版社，2008：163.

[2] 哈尔滨建筑工程学院，北京建筑工程学院，同济大学.燃气输配[M].2版.北京：中国建筑工业出版社，1988：289.

[3] 中国市政工程华北设计研究院.GB 50028—2006城镇燃气设计规范[S].北京：中国建筑工业出版社，2006.356.

(本文作者：刘立珍佛山市燃气集团股份有限公司广东佛山 528000)
