城市中压燃气管道堵塞的清管方法

摘 要

摘要：探讨了城市中压燃气管道堵塞的原因及后果，分析比较了管道堵塞的各种清管方关键词：中压管道；堵塞；清管Clearing Method of Blockage in Urban Middle-pressure Gas PipelineD
摘要：探讨了城市中压燃气管道堵塞的原因及后果，分析比较了管道堵塞的各种清管方
关键词：中压管道；堵塞；清管
Clearing Method of Blockage in Urban Middle-pressure Gas Pipeline
DUAN Wurong
Abstract：The causes and consequences of blockage in urban middle-pressure gas pipeline are discussed.The different methods for clearing the blockage are analyzed and compared.
Key words：middle-pressure pipeline；blockage；pipeline clearing
1 城市中压燃气管道堵塞的原因及后果
    早期，广州市管道燃气的供应以重油裂解油制气为主，以广州石油化工总厂的炼厂气、LPG空气混合气为辅。其中，重油裂解油制气中含水(冬天含水量为10g/m3，夏天含水量为18g/m3)，一旦净化脱水不彻底，就会造成管网中的燃气含水量超标，且压力和温度的变化将导致燃气中水分积聚。中压管网按输送介质为天然气设计，管网的管材基本是各种钢管，而重油裂解油制气含有C02等酸性气体，对管网的腐蚀比较严重。由于管道转弯处的局部阻力大，随燃气流动的铁锈在转弯处沉积，同时沉积的铁锈还能吸附燃气中的水分，因此往往在管道转弯处沉积大量的铁锈等杂物，造成管道堵塞。因主管管径大且流量大，杂质很难沉积，故堵塞的一般是支管、小管(主要是DN 200mm以内的管道)。
   城市中压燃气管道堵塞，导致下游用户供气不足，严重时会造成大面积停气，不仅影响用户使用，而且有损燃气公司的形象。
2 城市中压燃气管道的清管方法
    ① 利用管网自身压力吹扫的清管方法
    关闭管网的上游阀门，将阀后管网中的燃气进行排放。排放完毕后，打开上游阀门，通过观察阀后所连接的调压箱中中压表的读数，来确定管道堵塞的大致位置。管道堵塞的大致位置为：中压表读数上升比较缓慢的调压箱的上游，中压表读数上升正常的调压箱所连接支管的下游。
    确定管道堵塞的大致位置后，打开末端调压箱的中压端堵头，连接放散管，打开调压箱的中压端球阀，利用管道燃气的工作压力排出管网中的堵塞物。堵塞物随燃气一起排出，需要做好现场的安全措施，疏散人流，杜绝明火。堵塞物排出干净后，关闭上游阀门，排放完管网中的残余燃气，关闭调压箱的中压端球阀，拧紧堵头后再打开中压端球阀，打开上游阀门，使燃气流通，观察调压箱中压表的读数。如全部阀后调压箱的中压表读数上升正常，则清管工作结束；若有中压表读数上升比较缓慢，则需再重复吹扫。
    长期实践证明，利用管网自身压力吹扫清管方法既经济又快捷。
    ② 压缩空气吹扫的清管方法
    当利用管网自身压力无法将堵塞管道吹扫干净时，可设置压缩机进行空气加压，最高压力不得超过管道的强度试验压力。
    首先关闭管网的上游阀门，将阀后管网中的燃气进行排放。排放完毕后，打开堵塞大致位置下游一台调压箱的中压堵头，接好压缩机，将堵塞大致位置上游一台调压箱的中压端连接放散管。如果堵塞大致位置上游没有调压箱，可以通过控制阀门的放散管排放。当压缩机加到一定压力时，打开放散管的球阀排放空气，经反复多次的加压和排放空气，达到清管的要求。
   压缩空气吹扫清管的方法耗时较长，事先要确保控制阀门不串气，若控制阀门串气则建议不采用压缩空气吹扫清管方法。
   ③ 清管球清扫法
   清管球清扫法是利用气体压力将清管球从堵塞管道的始端推至末端。
   清管球清扫法的适用条件比较严格，要求被清扫管道的内径必须一致，管道的弯头必须采用冲压弯头，管道的支管焊接不能采用插入焊接，管道上的阀门必须采用球阀等[1]。
    由于管网的情况错综复杂，很难达到清管球清扫法的适用条件，很少使用。
   ④ 管道清理机清管方法
   在距离堵塞大致位置最近的调压箱中压端安装好管道清理机，开机进行疏通，多次疏通破碎堵塞物后，利用管网自身压力吹扫清管。

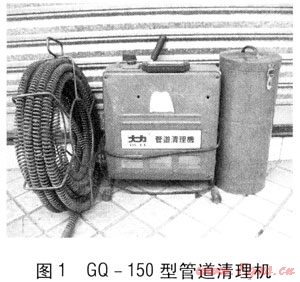

管道清理机清理能力强，但是受清理臂长的限制，清理管道的长度有限。GQ-150型管道清理机的管道清理长度只有30m，GQ-150型管道清理机见图1。


   ⑤ 开孔清理的清管方法
   开孔清理的清管方法涉及到探管开挖。工作实践中发现往往管道堵塞的位置在90°转弯处。
    在确定管道堵塞的大致位置后，接入探管信号进行管路探测，在最适宜的转弯处(管道清理机臂长允许的范围内)开挖。开挖好作业坑后，进行管道切口作业，之后利用管道清理机清理，清理好后补焊切口，最后吹扫置换通气，恢复正常供气。
    开孔清理的清管方法程序复杂繁琐，应尽量避免使用，在管道堵塞的早期阶段应及时发现并进行清理。
参考文献：
[1] 董铁山，董久樟.燃气热力管道工程[M].北京：中国电力出版社，2005：580-581.

(本文作者：段武荣 中煤国际工程集团重庆设计研究院 重庆 400016)
