适用于分户热计量的管道暗埋供暖系统_工程实践

摘要

摘要：介绍了适用于分户热计量的4种管道暗埋供暖系统的形式，对管道暗埋供暖系统的管材、安装方法及施工要点进行了分析。关键词：分户热计量；暗埋；供暖系统Buried Pipeline Heating

摘要：介绍了适用于分户热计量的4种管道暗埋供暖系统的形式，对管道暗埋供暖系统的管材、安装方法及施工要点进行了分析。

关键词：分户热计量；暗埋；供暖系统

Buried Pipeline Heating System Suitable for Household Heat Measuring

ZHANG Jian，WANG Man-1i

Abstract：Four types of buried pipeline heating systems suitable for household heat measuring are introduced.The pipe materials，installation methods and construction gist of buried pipeline heating systems are analyzed.

Key words：household heat measuring；buried installation；heating system

建设部于2000年2月18日发布《民用建筑节能管理规定》(建设部令第76号)，在新建住宅建筑中，推行热水集中供暖的分户热计量。为贯彻此规定，GB 50019—2003《采暖通风与空气调节设计规范》4.9.1条(强制性条文)规定：新建住宅热水集中采暖系统，应设置分户热计量和室温控制装置。4.9.5条第5款规定户内采暖系统管道的布置，条件许可时宜暗埋布置。本文对适用于分户热计量的管道暗埋布置室内供暖系统的管材、安装方法及施工要点进行探讨。

1 适用于分户热计量的供暖系统

新建住宅常用的供暖系统主要包括热水地板辐射供暖系统和传统散热器供暖系统^[1～3]。其中热水地板辐射供暖方式以其自身优点，受到人们的青睐。但随着近年来的运行实践，发现该系统也存在问题：管道埋地设置，需设绝热层等构造层，地面高度增加6～10cm；管道安装需与土建施工同步进行；若设计不合理，造成的室内温度过高或过低，由于管道全部埋地，改造十分困难；由于地面下埋设的管道较密集，在房屋装修时，稍有不慎，易破坏管道，维修困难。

适用于分户热计量的散热器供暖系统布置方式主要分为：①管道布置在本层顶棚下。这种形式是最简便的方式，使用镀锌钢管，管道一般穿梁布置，可按要求设置管道坡度。但由于支管及立管暴露在室内，严重影响室内美观。②管道布置在本层地面上或镶嵌在踢脚板内。管道布置在地面上的形式属于明装，也不被接受。管道镶嵌在踢脚板内虽可被接受，但在实施时由于管道过门施工难度较大，因而这种布置形式也很少被采用。③管道暗埋在本层地面下的垫层内^[4]。这种布置形式管道埋设在地面下垫层内，房间内只见散热器及支管，对室内美观影响很小，因此被人们接受。这里重点探讨第3种布置形式。

2 管道暗埋供暖系统形式

① 下分单管式系统

下分单管式系统也称为单管水平跨越式系统，适用于面积较小的户型，如两室一厅一卫，建筑面积小于100m²的住宅建筑。下分单管式系统将散热器顺次串联起来形成回路，并在每组散热器进出口处设置跨越管段，实现对散热器温度的调节。优点是管材用量少，设计、施工简单，便于施工维护。缺点是散热器流量较小，散热器升温较慢。

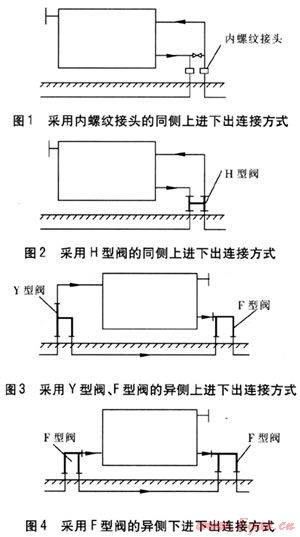

散热器连接方式推荐采用以下4种：a.同侧上进下出(见图1)，塑料管出地面后，采用内螺纹接头与地面上镀锌钢管连接，安装简单，造价低，出地面只有一处，工程中经常采用。b.同侧上进下出(见图2)，塑料管出地面后，采用H型阀与地面上镀锌钢管连接，安装简单，出地面只有一处，但H型阀价格高，工程中较少采用。c.异侧上进下出(见图3)，塑料管出地面后，采用Y型阀和F型阀与地面上镀锌钢管及散热器连接，出地面有两处，造价高。d.异侧下进下出(见图4)，塑料管出地面后，采用两个F型阀与地面上散热器连接，出地面有两处，造价高。

② 下分双管异程式系统

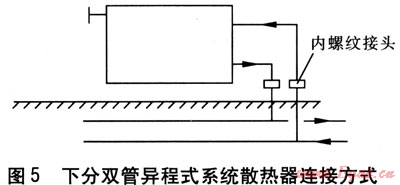

下分双管异程式系统适用于中小面积户型，如两室两厅两卫，建筑面积约120m²，其调节性能优于下分单管式系统。散热器连接方式见图5，供回水塑料管由三通引出后，采用内螺纹接头与地面上镀锌钢管连接，但此处需预留施工槽，以便检修三通管件。

③ 下分双管同程式系统

下分双管同程式系统形式适用于较大面积户型，如三室两厅两卫，建筑面积约160m²。其调节性能优于下分单管式系统，散热器连接方式与下分双管异程式系统类似。

④ 双管放射式系统

双管放射式系统形式适用于大面积户型。在供水管始端设置分水器，在回水管末端设置集水器，每组散热器各由一路供回水管道连接，各环路均暗埋布置。在设计中尽量使各散热器与集水器、分水器组成的环路长度接近，使阻力相差不大，保证各环路的水力平衡。该系统的优点是散热器温度可调性好，各房间控制方便。缺点是系统过于复杂，管材耗用较多。在设计时，也可将该系统与下分单管式系统相结合，即可把热负荷小的房间与其相邻的房间串联在一起，这样有助于这两种系统形式扬长避短。

3 管材、安装方法及施工要点

① 管材

明装管道采用镀锌钢管，螺纹连接。埋地管道应采用塑料管材，热熔连接，常用的管材有：对接焊铝塑复合管、交联铝塑复合管、交联聚乙烯管、聚丁烯管、无规共聚聚丙烯管等。设计选用塑料管材时，应根据热水温度及压力，并建议选用满足使用要求的含铝层的塑料复合管材^[5、6]。

② 安装方法

由于暗埋管道为无坡敷设，为使管道中空气能够被水带走，管道中的水流速不应小于0.25m/s，一般为0.25～0.50m/s。一般采用两种安装方法：一种为在暗埋管道处预留110～120mm宽的管沟，管道敷设完毕后，管沟内填充复合硅酸盐保温材料，也可选用聚氨酯保温材料。另一种为管道外加设塑料波纹套管或外包10mm厚橡塑保温层，防止地面因温度过高产生龟裂。将管道安装好后进行混凝土浇筑。

③ 施工要点

施工应在有关技术规程及管材供应商指派的技术人员指导下进行，并注意以下问题：a.尽量利用管材的可弯曲性，减少接头数量。管材弯曲时要严格执行最小弯曲半径的要求，对接焊铝塑复合管的弯曲半径不宜小于5倍管外径。b.管道连接用管件，宜采用由管材供应商配套提供的同种材质管件。在采用管沟安装时，地面浇筑过程中应确定出管沟的确切位置，严禁浇筑后剔凿。d.为防止室内装修时破坏暗埋管道，应在施工结束时出具竣工图备案，使装修时避开管道。e.热熔连接管道宜使用管材供应商提供的专用热熔焊机。对于不同材质的管材，熔点也不同，使用不匹配的热熔焊机易造成熔接点漏水。

参考文献：

[1] 王文起，蔡波，李向阳，等及混合末端的应用[J].煤气与热力，2004，24(8)：451-453.

[2] 董炳戌.分户热计量供暖室内系统的设计[J].煤气与热力，2002，22(6)：543-544.

[3] 涂光备，冀英，贺克瑾，等.适合热计量的室内采暖系统[J].煤气与热力，1999，19(6)：52-54.

[4] 谢浩波，王振锋，吴成刚，等.新建住宅散热器采暖问题探讨[J].陕西建筑，2007，(2)：28-30.

[5] 杨春水.对分户热计量户内采暖系统设计中若干问题的探讨[J].建筑热能通风空调，2002，(1)：39-41.

[6] 于晓明，李向东，冯晓梅.新建集中供暖住宅分户热计量系统设计与施工技术要点[J].暖通空调，2002，(5)：106-109.

(本文作者：张健¹ 王曼莉² 1.兰州交通大学环境与市政工程学院甘肃兰州 730070；2.金昌市规划建筑设计院甘肃金昌 737100)
