摘要:介绍了高层建筑供热系统的设计方式及各自特点。提出采用自力式压差控制阀等常用控制阀门,实现高层建筑高区与低区供热系统直接连接的供热形式。
关键词:高层建筑供热系统;自力式压差控制阀;电磁切断阀;直接连接
Self-operated Pressure Difference Control Valve for Direct Connection between Heat-supply Systems in IIigtI and Low Zones of High-rise Building
CHEN Zhen
Abstract:The design methods and respective characteristics of heat-supply systems in high-rise buildings are introduced.It is suggested that conventional control vales like self-operated pressure difference control valve are used to achieve the direct connection between heat-supply systems in high and low zones of a high-rise building.
Key words:heat-supply system of high-rise building;self-operated pressure difference control valve;solenoid cut-off valve;direct connection
1 概述
随着我国国民经济和城市建设的飞速发展,各地区的高层建筑不断涌现。对于高层建筑的供热系统,常采用以下几种形式:
① 为高层建筑的高区部分单独设一台锅炉或换热器以及相应的管道,也就是把高区供热系统与低区供热系统隔绝,形成两个独立的供热系统,这种方法安全、可靠,但是造价太高,运行成本也高。
② 使用双水箱系统,即在高层建筑中设立两个保温水箱及两个专门的水箱设备间,不仅增加工程造价,而且高位水箱是开式的,使循环水中的溶解氧大大增加,加剧供热系统的氧腐蚀。循环水在两个水箱中多次流进流出,热损失很大。
③ 使用专用的高低区直接连接供热设备,这虽然保证了低区的安全运行,消除了高低区供热不平衡的现象,提高了供热质量,但是这些设备一般结构较为复杂,不易维护,对运行人员的素质要求较高,造价也偏高。
本文介绍一种采用自力式压差控制阀与电磁切断阀等装置,实现高低区供热系统的直接连接供热方案。这种方案主要涉及到下列设备:自力式压差控制阀、流量控制阀、电磁切断阀、自动安全阀、循环泵、补水泵。下面通过典型小区的设计实例,对这种方案进行介绍。
2 工程应用
① 工程概况
某小区为24层的高层住宅,充水高度为76m。供热系统在第12、13层之间竖向分为高区和低区,其中高区的供热面积为11426m2,低区的供热面积为20474m2,高低区均采用上供下回式分户供热系统。室外管网设计供、回水温度为80、60℃。
② 热力站工艺流程

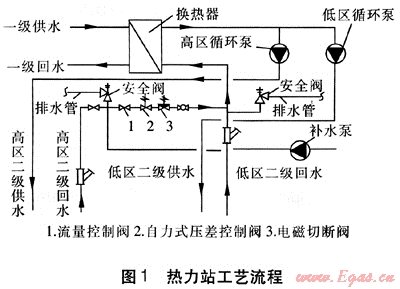

热力站的工艺流程见图1。高低两区回水管道进入热力站后,高区二级回水首先经过站内除污设备,再经过流量控制阀、自力式压差控制阀等装置,对高区二级回水的流量和压力进行调整后,与低区二级回水共同汇入站内回水总管进入换热器换热,然后由供水管道输送到各自的循环泵进行供热。为避免出现高低区抢水的现象,在高区进站回水管道上安装自力式流量控制阀,通过自力式流量控制阀对高区供热系统的流量进行控制,保证了高区循环泵不对低区产生抢水现象[1]。在高区二级回水管道上安装常开式电磁切断阀,以备供热期间热力站突然停电时能够迅速隔断高低区供热系统。这样,在自力式压差控制阀、流量控制阀、电磁切断阀等设备的共同协作下,形成了高层建筑高区与与低区供热系统直接连接的供热形式。
③ 设备选型
循环泵分为高区循环泵和低区循环泵,其中高区循环泵的额定流量为45m3/h,扬程为32m;低区循环泵的额定流量为80m3/h,扬程为32m。为保证所有热用户系统不出现倒空现象,高区静水压线高度应定在80m(充水高度76m,加上4m的安全裕量);低区静水压线高度约45m。热力站仅设高区补水泵,补水泵的额定流量为5.5m3/h,扬程为80m。
若不在高低区之间设置减压装置,高低区之间不但发生抢水现象,而且将会使高层建筑底层用户的供暖设施出现超压危险。因此,为保证高区与低区供热系统直接连接供热,必须满足以下要求:高区和低区供热系统无论在运行状态还是在停运状态,高区的压力不能传递到低区,影响低区的安全,造成低区供暖设施超压。高区循环泵只能给高区提供适当的流量和适当的压头,不能过量,不得发生对低区的抢水现象。高区热用户供暖系统内要充满水,不能有空气。
为满足以上要求,合理选择自力式压差控制阀是关键。自力式压差控制阀是目前应用最多、最广泛的水力平衡阀门之一,其主要功能是控制热网中某条支线或某个用户的供回水压差,保持其基本恒定,从而使用户主动变流量运行的热网保持水力平衡。在运行过程中,自力式压差控制阀自身消耗的压差则是变化的,是通过调整自身的相对开度,实现被控对象的压差恒定。
该热力站正是利用自力式压差控制阀的这种功能,在高区二级回水管道适当位置安装自力式压差控制阀,对高区的高压回水进行减压,以实现在系统运行过程中,自力式压差控制阀前后的压差可保持基本恒定。在系统停止运行时,整个管网的静压水头有达到一致的趋势,而自力式压差控制阀则通过减小开度竭力维持原有的压差基本不变,直至关闭[2]。
根据高区循环泵的额定流量45m3/h,以及该建筑高区静水压线高度80m、低区静水压线高度45m,运行状态下,自力式压差控制阀需要吸收的压差为35m。
自力式压差控制阀流量系数Kv的计算式为[3]:
Kv=q(0.1△p)0.5 (1)
式中Kv——自力式压差控制阀流量系数,m3/h
q——自力式压差控制阀的流量,m3/h,为45m3/h
△p——自力式压差控制阀需要吸收的压差,m,为35m
由式(1)计算得,Kv=84.19m3/h。某型号自力式压差控制阀技术参数见表1。按该型号自力式压差控制阀样本提供的流量系数,选择规格为DN100mm的自力式压差控制阀可满足要求。选取阀门口径过小,使阀门在其控制流量范围的高端工作,极易产生噪声。选取阀门口径过大,使阀门在其控制流量范围的低端工作,系统流量变化范围过大,易造成阀外管道系统水力失调,同时也造成经济上的浪费[1]。
表1 某型号自力式压差控制阀技术参数
公称直径/mm
|
流量系数Kv/(m3·h-1)
|
最大工作温度/℃
|
15
|
4.0
|
200
|
20
|
6.3
|
200
|
25
|
8.0
|
200
|
32
|
16.0
|
200
|
40
|
20.0
|
200
|
50
|
32.0
|
200
|
65
|
50.0
|
200
|
80
|
80.0
|
200
|
100
|
125.0
|
200
|
125
|
160.0
|
200
|
150
|
280.0
|
140
|
200
|
320.0
|
140
|
250
|
400.0
|
140
|
3 结语
采用此方案进行高层居住建筑高低区供热系统的直接连接供热,在不改变原来供热系统的运行方式、运行参数和运行工况的情况下,只增加几种水力平衡阀门配合使用,就可以实现高低区的压力隔绝,运行起来互不影响,与以往的其他形式相比,此种方案具有简单、经济、实用的特点。
参考文献:
[1] 黄普.自力式压差控制阀使用的探讨[J].煤气与热力,2002,22(5):459-461.
[2] 秦志军,李晋.自力式流量平衡阀与自力式压差控制阀[J].科技情报开发与经济,2006(20):265-266.
[3] 施俊良.调节阀的选择[M].北京:中国建筑工业出版社,1986:66-68.
(本文作者:陈镇 唐山市热力总公司 河北唐山 063000)
