摘　要：为了有效地对碳酸盐岩储层进行测井评价，针对其非均质性强、各向异性大、裂缝发育、测井解释难度大的特点，中国石油渤海钻探工程公司测井公司研发了基于远探测声波反射波的成像测井技术。该技术借鉴了物探的采集技术，用测井的方法实现了对反射波的测量。在筒述远探测声波反射波成像测井基本原理、仪器特点及采集基本信息的基础上，用参数估计法对所采集的基本信息进行分析，能有效地分离反射波和模式波，压制噪音，并进一步把反射波分离为上、下行反射波；还设计了典型的地质体的模拟实验，确定了不同地质体的上、下行反射波的响应特征，从而达到以实验响应特征为依据对实际测井资料进行解释的目的，可发现常规测井探测不到的储集层。在塔里木盆地碳酸盐岩储层的实际应用效果表明，该技术弥补了以往测井探测深度不足的缺陷，探测深度由原来的3m提升到10m，可以为试油决策提供科学依据，从而避免因常规测井探测深度不足而漏失油气层。

关键词：PP反射波  响应特征  上行反射波  下行反射波  井旁裂缝  溶蚀孔洞  同相轴  塔里木盆地

Logging evaluation of carbonate reservoirs based on reflected waves

Abstract：The logging evaluation of carbonate rcservoirs is challenging due to their strong heterogeneity,significant anisotropy and well developed fractures．A remote acoustic reflection imaging logging technique is developed by the Logging Company of CNPC Bohai Drilling Engineering Company Limited．It draws on the experiences of acquisition technologies of geophysical prospecting and realizes the measurement of reflected wave via the logging method．This paper briefly introduces the basic principles of remote acoustic reflection imaging logging，the features of the apparatus，and the basic information acquired．The analysis of the basic information by using the parameter estimation method reveals that the reflected wave and mode wave can be effectively separated，the noises can be eliminated，and the reflected waves can be further divided into downgoing and upgoing reflected waves．A simulation experiment is also designed for the typical geologic body and is used to determine the responses of the upgoing and downgoing reflected waves，so as to interpret the real logging data based on the experimental response characteristics and identify reservoir intervals invisible on conventional logs．The application in the carbonate reservoirs in the Tarim Basin indicates that the measuring depth is increased from 3m to 10m，thus to prevent oil／gas layers bypassing due to the limited measuring depth of conventional logging techniques．

Key words：PP reflection wave，response feature，upgoing reflection wave，downgoing reflection wave，well-side fracttire，dissolution cavern，event，Tarim Basin

碳酸盐岩储集层非均质性强、各向异性大，储集层以基质孔隙、溶蚀孔洞、裂缝为主，结构复杂。测井解释难度大，而目前现有的裂缝识别测井方法探测深度太浅，一般在3m以内，这只能定性给出井壁附近地层裂缝发育情况，难以了解储层横向变化或井壁裂缝向外延伸发育情况，在裂缝性储集层中测井评价成果常与试油结果发生矛盾。针对这些问题，中同石油渤海钻探工程公司测井公司白2001年开始研究远探测声波反射波成像测井技术，利用声波反射波信息来识别井旁3～10m范围内的储层信息，弥补了现有测井方法探测深度不足的缺陷。

1　远探测声波成像测井仪及其特点

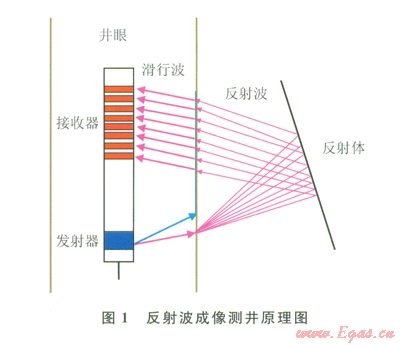

如图l所示，不论是双发双收的补偿声波、数字声波、长源距声波还是多级阵列声波测井记录，都是沿井壁的滑行波，而远探测声波反射波成像测井仪是以辐射到井外地层中的声场能量作为入射波，探测从井旁裂缝或小构造反射回来的反射信息^[1-8]；，通过分析探测器接收到的全波列信息，提取其中的反射波信息，根据反射波信息了解井旁储集层信息。

远探测声波反射波成像测井仪由2个发射探头和8组接收探头组成。两组低频、大功率相控阵发射探头有助于声波信号的远距离传播；每个发射探头是由4个发射环组成，可以通过调节4个发射环的发射延迟时间控制发射角度^[2-3]，满足不同速度地层的测井需求。

该仪器主要测量信息是纵波反射波即通常所说的PP反射波，为了后续处理及提波方便，希望记录的PP反射波位于纵波和横波之间，因此，在仪器设计时把发射探头和接收探头之间的源距设计成是可调解的。通过调节仪器的源距来实现不同岩性、物性、速度的地层测量的PP反射波始终位于纵波和横波之间^[4]。

2　PP反射波的波场分离技术

远探测声波反射波成像测井仪器采集的主要是全波信息，依次为纵波、PP反射波、横波、斯通利波等信息，存长源距及阵列声波测井中主要测量的是纵波、横波、斯通利波等信息，而相对PP反射波米说全波中的模式波就是“噪音”，后续处理时要采用相应的滤波方法滤掉这个“噪音”，分离出高质量的PP反射波，同时将上行反射波与下行反射波进行分离，对分离后的上下行反射波进行成像^[8-10]。

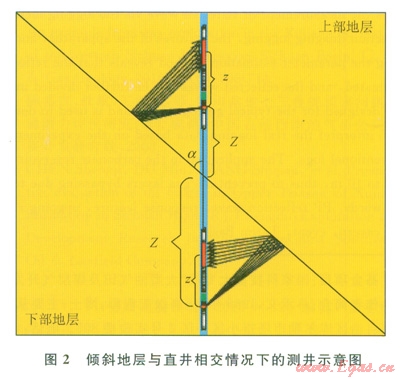

图2显示了倾斜地层与直井相交情况下的测井。由倾斜地层产生的反射波按照传播方向可分为上行反射波和下行反射波。设地层与井的夹角是a，反射波旅行时表达式为：

式中Z是声源到井与地层交点的距离；z是源距；u是地层速度，“-”和“+”分别代表仪器位于倾斜地层下方和上方的情况。

由式(1)可得到反射波的视慢度：

当仪器位于地层下方时，检波器接收到的反射波是下行波，此时反射波的视慢度明显与模式波的慢度(1／u)不同。根据这种差别利用参数估计法算出模式波D，然后从波场数据W中减去模式波D，提取出反射波R(下行反射波)。即

式中E是复数矩阵，包含模式波传播的指数形式，“～”表示共轭。在估算模式波时，假设反射波非常小，即‖R‖《‖D‖，因此可以忽略不计。

当仪器位手地层上方时，检波器接收到的反射波是上行波，根据图3和式(2)，反射波视慢度与模式波慢度之间差异变小，此时直接用式(3)、式(4)得到的上行波将会产生扭曲。因此在分离上行波时采用共检波器道集，此时上行波视慢度与模式波慢度之间差异同下行波视慢度与模式波慢度之间差异相同，这样就可以用式(3)、式(4)来提取上行反射波。对提取的上下行反射波进行成像得到最终的成果图，根据上下行波成像图就可以对井旁裂缝、孔洞进行解释。

3　测井评价方法

得到成像图以后，就可以根据成像图对井旁的反射体进行解释。图像上的不同特征代表什么样的井旁反射体呢?首先在消声水池中做了模拟实验，共计做了过井壁裂缝模拟、井旁裂缝模拟、井旁溶蚀孔洞(或网状缝)模拟3大类6小类共计40种模型实验^[11]。

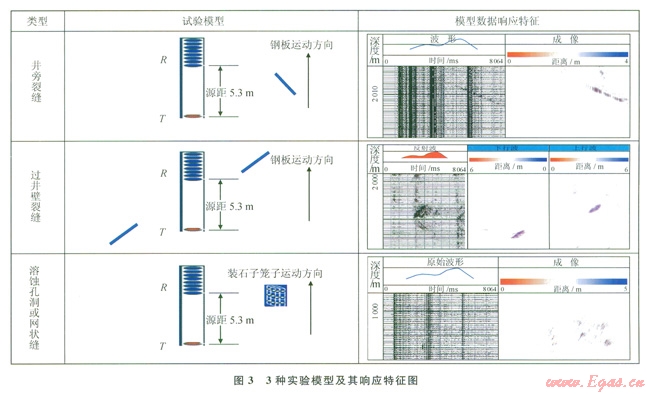

实验过程中用2m×lm×1mm的钢板模拟裂缝，用2m×lm×0.5m的铁制网状笼子装上大小不等的鹅卵石模拟溶蚀孔洞，把仪器水平放入水中，保持仪器在水中静止，模型做匀速运动，记录一组数据，据此做不同类型的模拟实验，得到各种响应特征。图3是在消声水池做的3类实验模型及其响应特征图。图中井旁裂缝，钢板中心位置距仪器3m，与仪器夹角为-20°(逆时针为负，顺时针为正)，仪器源距为5.3m，从原始波形图上看，反射波的倾斜同相轴非常明显，从模型来分析这种情况只有下行波，不存在上行波，因此，在处理过程中波分离后直接进行成像，没有进行上下行波分离，得到一组单边的条带状同相轴，其形状、走势、夹角与模型基本一致，同相轴的中点大约为3m与钢板距仪器的距离一致；过井壁裂缝，两块一样的钢板分别放在仪器两侧与仪器的夹角为20°，两块板中点都距仪器3m，从原始波形上看有两组不同走势的反射波，从理论分析这种情况会出现上下行反射波，对其进行处理并双边成像，可以看出在上下行反射波成像图上各有一组条带状的同相轴，且两组同相轴在一条直线上；孔洞或网状缝，用三角铁焊成2m×1×0.5m的长方形骨架，然后用的铁丝网把6个面封好，里面装上鹅卵石来模拟溶蚀孔洞，放置中心距仪器3m，从理论分析这种模型的反射是杂乱无章的，处理过程中在波分离完直接对其进行了成像没有进行上下行波的分离，从成像图上看呈杂乱无章的斑点状。

井旁反射体基本上可以分为井旁裂缝、过井壁裂缝、溶蚀孔洞、网状缝、断层几种情况，其中断层反射波响应特征与井旁裂缝或过井壁裂缝的响应特征一致；溶蚀孔洞与网状裂缝响应特征基本一致。为此，远探测声波反射波的响应特征可以归为3种类型：井旁裂缝、过井壁裂缝、溶蚀孔洞或网状缝。在实际测井资料解释过程中就可以依据图3的响应特征进行解释。

4　应用效果分析

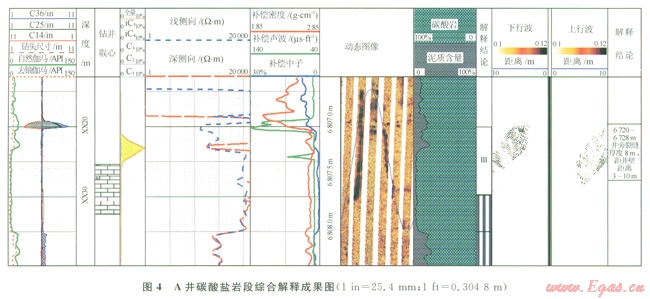

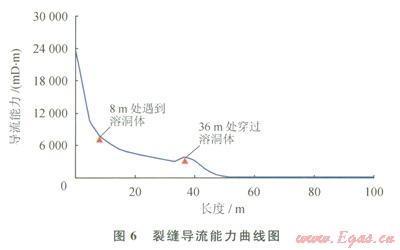

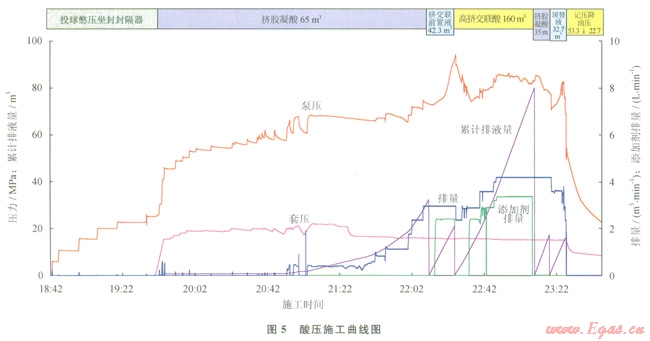

利用实验确定了典型地质体的响应特征，以该响应特征为依据对实际井数据进行解释，建立一系列的特征图集或解释图版，在后续生产中可以用图版对测井资料进行解释^[12-13]。图4是塔里木油田A井的一段碳酸盐岩段综合解释成果图。从图中可以看出XX20～XX30m井段，成像测井在XX26m解释一条40cm高的裂缝，孔隙度小于1.8％，电阻率大于1000W·m，综合评价为Ⅲ类储集层，开井流动曲线呈一条直线，关井压力恢复缓慢，压力历史曲线反映测试层为特低渗透性储集层，仅从常规分析这类储集层即使酸化压裂也不会获得工业油气流。而对应远探测成像图上可以看出在XX20～XX28m距井壁3～10m的地方发现反射信息比较明显，为双边成像，同相轴几乎为直线，但两侧的同相轴延长线在在一条线上，裂缝角度较高，根据图版可以评价为高角度井旁裂缝。建议中国石油塔里木油田公司勘探公司进行试油，该建议被采纳，酸压后6mm油嘴日产气l0多万立方米、油l0多立方米。从图5酸压施工曲线分析，挤胶凝酸注入过程压力平稳上升，人造裂缝正常延伸，没有沟通储层缝、洞的迹象；再次挤胶凝酸后，压力有明显下降，说明沟通了缝洞系统。从图6裂缝导流能力曲线图上分析在裂缝延伸方向8m处遇到溶洞区，在36m处穿过溶洞区。证实远探测声波反射波成像解释是正确的。

5　结束语

远探测声波反射波成像测井在径向探测深度上是一次飞跃，其他测井仪器探测深度都不足3m，而该仪器径向探测深度达到了l0m，能识别此范围内的裂缝孔洞型储集层。该技术先后在塔里木、大港等油田共计61口上应用，井旁缝洞型储层有效性评价符合率达到85.4％，其中在塔里木油田共计测井41口，符合率达到了88.2％，应用效果良好。该技术为试油决策提供了科学依据，为油田的增储上产提供了技术支撑。

参考文献

[1]陆基孟．地震勘探原理[M]．东营：石油大学出版社，2004．

LU Jimeng．Seismic prospecting principle[M]．Dongying：China University of Petroleum Press，2004．

[2]楚泽涵，徐凌堂，尹庆文，等．远探测反射波声波测井方法实验研究进展[J]．测井技术，2005，29(2)：98-101．

MENG Zehan，XU Lingtang，YIN Qingwen，et al．The experimental study development of remote detection acoustic reflection logging[J]．Well Logging Technology，2005，29(2)：98-101．

[3]QIAO W X，CHEN X L，DU G S，et al．Laboratory simulation on acoustic well-logging with phased array transmitter[J]．Acta Acustica，2003，22(4)：329-338．

[4]薛梅．远探测反射波声波测井方法研究及声系设计[D]．北京：石油大学，2002．

XUE Mei．The remote detection acoustic reflection logging method research and acoustic design[D]．Beijing：China University of Petroleum，2002．

[5]乔文孝．声波测井相控圆弧阵及其辐射指向性[J]．地球物理学报，2008，51(3)：939-946．

QIAO Wenxiao．Acoustic logging phased arc array and radiation directivity[J]．Chinese Journal of Geophysics，2008，51(3)：939-946．

[6]李连锁．远探测声波成像测井仪器与应用[C]∥中俄测井年会，莫斯科：[出版者不详]，2008：118-124．

LI Liansuo．The remote detection acoustic reflection logging instrument and application[C]//China and Moscow logging Symposium，Moscow：[s．1．]，2008：118-124．

[7]车小花．反射声波成像测井基础研究[D]．北京：石油大学，2003．

CHE Xiaohua．The basic research of the remote detection acoustic reflection logging[D]．Beijing：China University of Petroleum，2003．

[8]TANG X M，CHENG C H，Toksoz M N．Stonely-wave propagation in a fluid-filled borehole with a vertical fracture[J]．SEG Technical Expanded Abstracts，l989：30-32．

[9]XIAO Mingtang．Method for processing acoustic logging data to image near borehole geological structures：US Patent 7492664[P]．2009-02-17．

[10]车小花，乔文孝．效相控接收阵及其在声波测井波形处理中的应用[J]．测井技术，2003，27(1)：23-26．

CHE Xiaohua，QIAO Wenxiao．The application of the equivalent phased receiving array in waveform processing[J]．well Logging Technology，2003，27(1)：23-26．

[11]杜旭东，庄维，尤征．伸展构造背景下倾角资料的构造解释[J]．西南石油大学学报：自然科学版，2012，34(6)：59-65．

DU Xudong，ZHUANG Wei，YOU Zheng．Dip data interpretation under extensive structure[J]．Journal of Southwest Petroleum University：Science＆，Technology Edition，2012，34(6)：59-65．

[12]柴细元．远探测声波反射波测井技术在裂缝性储层评价中的应用[J]．测井技术，2009，33(6)：539-543．

CHAl Xiyuan．The application of the remote detection acoustic reflection logging in evaluation of fractured reservoir[J]．Well Logging Technology，2009，33(6)：539-543．

[13]张筠，吴见萌．测井资料划分川东北元坝地区长必组有利相带[J]．天然气工业，2011，3l(7)：24-27．

ZHANG Yun，WU Jianmeng．Recognition of favorable facies belts in the Changqing Formation of the Yuanba area in the northeastern Sichuan Basin|through logging data[J]．Natural Gas Industry，2011，31(7)：24-27．
