摘　要：分析传统闭路电视检查系统在聚乙烯燃气管道内检测中的局限性，提出改进方法，对改进后的闭路电视检查系统的装置组成进行了介绍。

关键词：闭路电视检查系统  聚乙烯燃气管道  内检测

Technical Improvement of CCTV Inspection System Used in PE Gas Pipeline

Abstract：The limitations of conventional c]osed circuit television(CCTV)inspection system used in PE gas pipeline are analyzed，and sonic improvements are proposed．The device composition of improved CCTV inspection system is introduced．

Key words：closed circuit television(CCTV) inspection system；PE gas pipeline；internal inspection

1　传统CCTV检查系统及其局限性

闭路电视(Closed Circuit Television，简称CCTV)检查系统可用于燃气管道、供热管道的内检测^[1]，以确定导致管道阻断、流量下降的原因。CCTV检查系统一般配备3种规格(直径分别为24、35、50mm，见图1)的摄像头，对于规格为75～200mm的球墨铸铁管道适应性较好，然而直接应用在聚乙烯(PE)燃气管道内检测时有一定的局限性：对于公称外径为90～180mm的PE燃气管道，由于较大规格的摄像头在90°电熔弯头处无法顺利通过甚至无法进入鞍形旁通管件，只得采用最小规格的摄像头(直径为24mm)。

传统CCTV检查系统的装置组成见图2。经导向管、转换阀门、鞍形旁通管件后摄像头进入PE燃气管道内，摄像头的前进动力来自电缆线。电缆线内置电源线、影像信号线、接地线：电源线为摄像头(包括照明装置)供电，信号线把影像传回显示器并储存在储存器上，接地线为防止摄像头移动过程中出现放电现象。摄像头、电缆线均采用防水、防爆设计，既不会因触水而损毁，也不会引起燃气爆燃。

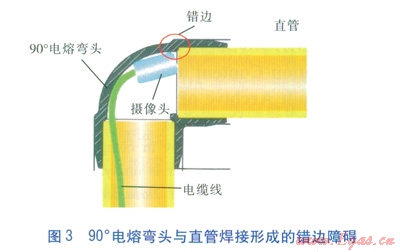

传统CCTV检查系统采用的鞍形旁通管件内直径较小，限制了较大规格摄像头的进入。导向管与PE燃气管道成90°，易导致摄像头无法按设定方向进入PE燃气管道。由于摄像头规格的限制，所选电缆线的直径较小，强度不足，无法顺利甚至根本无法通过90°电熔弯头与直管焊接形成的错边障碍(见图3)。

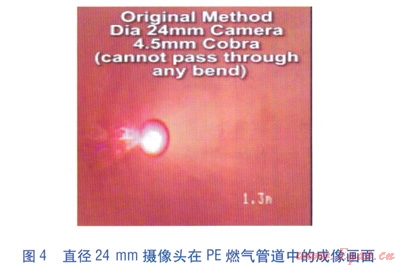

因此，传统CCTV检查系统用于PE燃气管道内检测时，只能针对含大于90。弯头的管段或直管段。相对于较大规格的摄像头，直径为24mm的摄像头亮度及可视范围也明显较弱。直径分别为24、50mm的摄像头在PE燃气管道中的成像画面分别见图4、5。

2　CCTV检查系统的改进

克服传统CCTV检查系统的局限性，应从以下几个方面进行技术改进：采用内直径较大的鞍形带压接头，允许大规格摄像头通过，进而使得电缆线能提供足够推动力，足以克服90°电熔弯头与直管焊接形成的错边障碍；导向管能够真正起到导向作用。

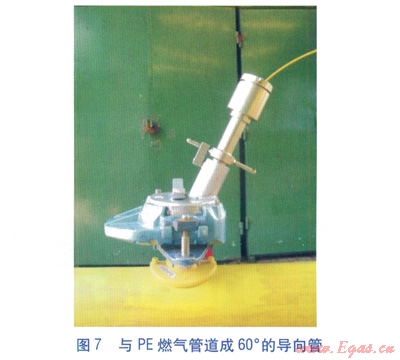

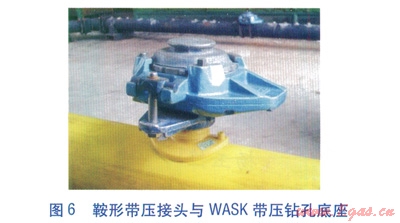

改进后的CCTV检查系统借鉴了PE燃气管道带压不停气连接技术^[2]，采用内直径较大的鞍形带压接头(见图6)、WASK带压钻孔底座(见图6)、与PE燃气管道成60°的导向管(见图7)，可允许直径为24、35、50mm的摄像头按设定方向顺利进入PE燃气管道内。由于采用了大规格摄像头，电缆线的直径由4.5mm增至7.4mm，解决了摄像头无法顺利通过90°电熔弯头的问题。

参考文献：

[1]刘荣，李孝萍，马孝春．热力管道状态检测技术研究[J]．煤气与热力，2011，31(2)：A23-A28．

[2]赵霞，李光辉．聚乙烯燃气管道带压不停气连接[J]．煤气与热力，2010，30(8)：B21-B25．
