摘　要：燃气用户入户安检过程中对可燃气体报警器联动检测存在登高作业风险，为了方便对居民和商业用户进行报警器联动检测，研制出便携式可燃气体报警器联动检测仪。绍了该检测仪的工作原理、技术参数、组成、使用范围、使用方法。

关键词：燃气报警器  联动检测  可燃气体报警器联动检测仪

Development of Linkage Detector for Portable Combustible Gas Alarm

Abstract：There is a climb risk for linkage detection of combustible gas alarm during gas user safety check．A linkage detector for portable combustible gas alarm is developed to facilitate the alarm linkage detection for residential and commercial users．The operation principle，technical parameters，composition，application scope and usage method of this deteetor are introduced.

Key words：gas alarm;linkage detection;linkage detector for portable combustible gas alarm

1　概述

随着燃气事业的高速发展，城市燃气这一清洁能源已经进入到广大户居民及商业用户，为改善市民生活条件和生活环境起到了积极的作用，但同时也会带来一定的风险，如果发生燃气泄漏事故，将造成人员伤亡和财产损失。为了及时发现燃气泄漏并将泄漏量控制在最小范围内，人们发明了可燃气体报警器。可燃气体报警器通过气体传感器探测周围环境中的低浓度可燃气体，通过采样电路，将探测信号用模拟量或数字量传递给控制器或控制电路。当可燃气体浓度超过控制器或控制电路中的设定值时，控制器通过执行器或执行电路发出报警信号或执行关闭燃气阀门等动作。CJJ 51—2006《城镇燃气设施运行、维护和抢修安全技术规程》规定，居民用户入户安检两年不得少于一次。为了确保安全，许多城市每年入户安检一次，其中一项工作便是检测报警器是否联动有效。传统的测试方法是将燃气直接吹向报警器，由于报警器传感器应用了半导体技术，对可燃气体的感应灵敏度极高，在如此高浓度燃气的作用下会损坏报警器中传感器导致其失效。另外，根据报警器放置要求，报警器放置在距室内棚顶少于30cm处，这样便给入户检测带来困难。报警器检测属于登高作业，因而给工作人员带来一定潜在的人身伤害的危险。因此，急需研发一种不损坏报警器元件，不用登高作业就可以检测可燃气体报警装置是否正常的检测仪器。

2　工作原理

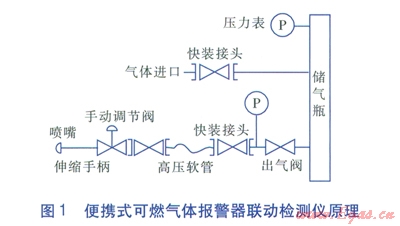

便携式可燃气体报警器联动检测仪是一种用于检测可燃气体报警器工作状态的装置，它可以用指定浓度的可燃气体(以下简称标准气体)对报警器进行检测，这样既能够测试报警器的工作状态是否正常，同时还不对传感器等灵敏部件造成损坏，其原理见图l。

检测仪的主要技术参数见表l。

检测仪包括储气瓶、压力表、出气阀、快装接头、高压软管、伸缩手柄、手动调节阀、喷嘴。储气瓶采用压力钢瓶，设有标准气体进口、标准气体出口、压力表。标准气体出口处连接出气阀，出口管道上设有压力表。出气阀上连接快装接头，快装接头的另一端连接高压软管，高压软管可通过快装接头快速安装，高压软管的末端连接中空的伸缩手柄，伸缩手柄的端部连接喷嘴。伸缩手柄的长度可调，工作人员可以根据实际情况调整伸缩手柄的长度，进而调整喷嘴能够达到的高度。伸缩手柄上设有手动调节阀，手动调节阀位于伸缩手柄的下端，即手握处，方便工作人员手动控制调节阀。

便携式可燃气体报警器联动检测仪能够给燃气报警装置提供一个检测气源，储气瓶用于储存事先配制好的标准气体，在检测时，工作人员只需将喷嘴对准燃气报警装置，再打开手动调节阀即可。当标准气体在空气中达到一定浓度时，燃气报警器报警，电磁阀关闭，气源切断，证明报警器与电磁阀联动正常，反之失效。该检测仪采用长度可调的伸缩手柄，工作人员可以根据实际情况调整喷嘴能够达到的高度，因而使用该检测仪时，工作人员站在地面就可以对棚顶等高位燃气报警器进行检测。

由于我国成年男性和女性的平均身高分别为169.7cm和158.6cm，手臂长度约40cm，房屋高在3m左右，因此伸缩手柄选择了可伸缩的不锈钢管，最大伸长量可达2m。这样站在地面就可以对棚顶等高位报警器进行检测，避免了登高引起的风险，方便了燃气报警装置的检测。

3　使用范围及方法

可用于检测以天然气、液化石油气、人工煤气为介质的可燃气体报警器。便携式可燃气体报警器联动检测仪可用于燃气居民用户和工商业用户的可燃气体报警器的安全检查。使用方法如下：

①在公司将制取的标准气体充入储气瓶中。

②携带已经充装好标准气体的便携式可燃气体报警器联动检测仪到检测现场，手动调节手柄的长度，使喷嘴恰好对准报警器的工作区域。

③打开储气瓶的出口阀门，快速按下手动调节阀按键进行喷气，同时观察报警器的报警及联动情况，完成一次检测过程。

4　应用情况

我公司应用该装置对300个工商业和居民用户进行例行安检，其中有2户存在着报警器和电磁阀不联动的故障，及时发现了隐患，提升了燃气企业的安全管理水平。

本文作者：齐晓忠  梁兴

作者单位：中石油昆仑燃气有限公司
