摘　要：相国寺储气库是川渝地区第l座地下储气库，由枯竭型碳酸盐岩气藏改建。因构造运动和剥蚀作用，地表已出露下三叠统嘉陵江组和下二叠统茅口组石灰岩，加之二叠系和石炭系气藏

摘　要：相国寺储气库是川渝地区第l座地下储气库，由枯竭型碳酸盐岩气藏改建。因构造运动和剥蚀作用，地表已出露下三叠统嘉陵江组和下二叠统茅口组石灰岩，加之二叠系和石炭系气藏已枯竭，压力系数极低，纵向上压力系统极为复杂，钻井过程中十分突出的问题就是如何控制井漏。为此，针对相国寺储气库试验井纵向上地层裂缝发育、低压的井漏难点，结合国内外防漏堵漏工艺技术，提出了如下的技术措施：①采用优化井身结构分隔不同的低压层段，以保证不同的防漏治漏措施的效果；②应用气体钻井技术快速钻过上部低压裂缝发育段；③在长兴组—茅口组钻井液井段采用HHH堵漏、雷特纤维承压堵漏来确保油层套管固井施工作业对地层承压能力的要求。实践表明，采用这些防漏堵漏技术措施不仅解决了相国寺地下储气库试验井的钻井井漏问题，而且大幅度提高了机械钻速和缩短了钻井周期，将为后续储气井防漏堵漏提供了有效的技术支撑。

关键词：四川盆地  相国寺地下储气库  防漏堵漏  气体钻井  HHll堵漏剂  雷特纤维堵漏剂  承压堵漏

Lost circulation prevention and plugging technology for test wells at low pressure fractured formations of the Xiangguosi Underground Gas Storage

Abstract：Xiangguosi Gas Storage is the first underground gas slorage(UGS)in Sichuan and Chongqing area，which is transformed from a depleted carbonate gas reservoir．Due to tectonic activity and erosion,the Lower Triassic Jialingjiang and the Lower Permian Maokou Fms limestones started to expose at the surface；and hccausc of the depleted Permian and Carboniferous gas reservoirs，the formation pressure coefficient is so low and longitudinal pressure system is so complicated that lhc losl circulation control is the focus of drilling the test wells in constructing this underground gas storage．In view of this，combining leak protection and plugging technologics at home and abroad，we proposed the following technical measures：optimizing low pressure well intervals to ensu re the final effects of different leak prevention and plugging measures：applying gas drilling technology at upper low pressure sections with fractures developed；employing the HHH plugging technology in drilling fluids at well sections in Changxing-Maokou Fms，and using the Neotoy pressure bearing plugging technology in casing cementing operation at oil bearing layers．The practice shows that those technologies can not only prevent the lost circulatioll in the Xianguosi lest wells．but greatly improve the penetration rate and reduce the drilling cycle，which provides robust technical support for follow up similar projects．

Keywords：Sichuan Basin，Xiangguosi Underground Gas Storage．lost circulation prevention and phlgging technology,gas drilling technology．HHH plugging technology，Neotoy fiber lost circulation material,pressure hearing plugging technology

四川盆地相国寺地下储气库^[1-2]是中石油2010年开始建设的地下储气库之一，是连通新疆、川渝和长庆“三大气区”的中卫—贵阳天然气管道建设中的一部分，具有季节调峰供气、事故应急供气和战略储备供气的功能。到2009年l2月底，相国寺构造共完钻气井37口，从已钻老井分析来看，钻井井漏非常严重。例如，相6井在须家河组嘉二段单泵无返，漏失清水10112.6m³，钻井液551m³。为加快相国寺储气库的建设，中国石油西南油气田公司重庆气矿从2011年开始部署了相储Xl井等4口试验井。为了保证试验井安全快速钻井，需针对相国寺构造防漏堵漏难点，提出一套有效的防漏堵漏技术措施来解决井漏问题。

1　防漏堵漏难点分析

相国寺构造隶属川东南中隆高陡构造区华蓥山构造群，地质情况异常复杂。矿产发育、地层倾角大、构造破碎、断层多、裂缝孔隙发育、连通性好、原产气层地层压力系数低、同一裸眼井段存在多套压力体系^[3]。钻井过程中钻井液容易漏失，防漏堵漏难度大，主要表现在以下几个方面。

1．1　孔渗性好，漏失频繁

相国寺构造表层为上三叠统须家河组，地层年代较老，岩性以泥岩和砂岩为主。砂层无胶结或胶结性差，其孔隙度大、连通性好、渗透率高，钻井过程中极易发生渗透性漏失。

1．2　溶洞及裂缝发育

下三叠统嘉陵江组和下二叠统茅口组岩性以石灰岩和白云岩为主，由于地质形成时期的构造应力和地质形成后期的地质作用产生了各种裂缝，并长期经过地下水溶蚀和冲蚀作用，形成了许多大小不一的地下溶洞。其漏失通道以中小开度网状裂缝为主，一般为非充填性裂缝，裂缝平均密度在5.69～27.97条／m，缝宽多小于1mm，且向地层深部延伸，钻进时极易漏失^[4]。

1．3　原产气层地层压力系数低

相国寺构造共获4个气藏，即茅口组、下二叠统栖霞组、上二叠统长兴组和石炭系气藏。其中长兴组、茅口组和石炭系3个储层已进入开发后期，地层压力系数均低于l.0，特别是目的层石炭系的地层压力系数仅为0.1(见图l)，是典型的超低压地层，承压能力低。



1．4　茅口组易产生诱导裂缝、提高地层承压幅度大

作为原产气层的茅口组目前地层压力系数只有0.2，当承压能力很低的茅口组与压力系数相对较高的长兴组、上二叠统龙潭组设计为同一钻井段时，在茅口组中钻进容易产生诱导裂缝，从而导致井漏。并且为了保障钻进易坍塌的下二叠统梁山组及后续固井施工的顺利进行，需将茅口组承压能力由0.20g／cm³提高至1.40g／cm³以上，提高地层承压幅度大。

1．5　堵漏材料难以进入地层或搭桥难

根据前期堵漏情况分析，茅口组在泵注堵漏材料过程中起压快，在井壁就形成了“封门”，使得大颗粒堵漏材料难以进入地层，小颗粒进入漏失通道后又难以搭桥，一旦冲开就复漏。

1．6　库区煤矿、石膏矿发育

相国寺构造所在地区煤矿、石膏矿发育，很多区域出现了采空区，钻进时易钻入地下矿坑道，发生严重井漏。堵漏时，堵漏材料极有可能完全漏入坑道，会消耗大量的堵漏材料，堵漏成功率极低。

2　防漏堵漏技术

针对相国寺构造存在的矿产发育、地层孔渗性好、溶洞及裂缝发育、漏失频繁、原产气层地层压力系数低、堵漏材料难以进入地层等防漏堵漏难点，提出试验井应用优化井身结构、气体钻井、水泥浆堵漏、HHH堵漏及雷特纤维承压堵漏等防漏堵漏技术措施。

2．1　优化井身结构与应用

井身结构优化设计是钻井工程设计的莺要内容，需根据地质特征、油气水显示、地层压力系数变化和漏失情况等，考虑钻井方式，设计一套合理的套管程序，最大限度地封隔破碎性地层、洞穴性地层、活跃性气水层和高低压过渡带，避免漏、喷、塌、卡等工程事故的发生，保证安全快速钻井。

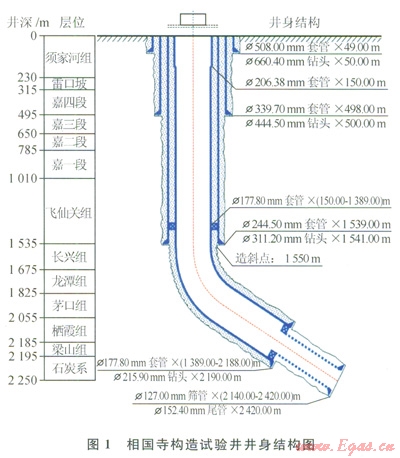

相储X2井是相国寺储气库第1口先导性试验井，采用优化井身结构设计方案，套管层序为Æ508mm×Æ339.7mm×Æ244.5mm×Æ177.8mm(图1)。优化后的井身结构在防止钻井井漏中起到了关键作用：Æ508mm导管下至井深50m左右封隔未胶结的砾石层、砂层及上部松散层，防止地表渗漏；Æ339.7mm表层套管下至嘉三段顶部，深度为435.28m，封隔井口煤矿巷道、嘉四段易漏层；Æ244.5mm技术套管下至长兴组顶部深度为1716.27m，封隔嘉陵江组和飞仙关组低压层、恶性漏失层段；Æl77.8mm作为油层套管下至梁山组底深度为2519.27m，封隔长兴组和茅口组超低压产层，以及柄霞组相对高压层，防止发生压裂性漏失，为在石炭系储层中钻进创造了条件。采用优化的井身结构后，克服了相国寺构造上部地层渗漏性漏失和孔隙—裂缝性漏失、下部地层压裂性漏失的难题，从开钻到完井结束，没有发生较大类型的井漏事故，提高了钻井时效。

2．2　应用气体钻井技术

气体钻井技术是指以气体作为循环介质来钻进的一种欠平衡钻井技术，在对付硬地层、井漏、出水出气等地层中已经大量应用^[1，5-12]，与常规钻井相比不含正压差，不会因流体通过孔隙、裂缝而大量进入地层，具有能减少或避免井漏、提高机械钻速、延长钻头寿命、保护储层等方面的优势。

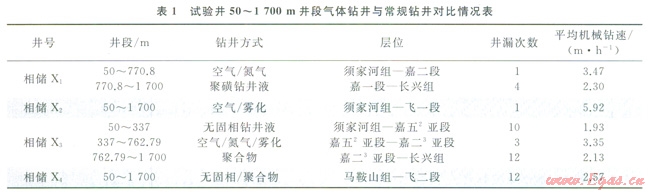

相国寺储气库先导性试验井中的相储X2井和相储X1井在须家河组—嘉陵江组应用了气体钻井技术，相储X3井的第二次开钻的Æ444.5mm井眼，钻进至井深337m处采用无固相钻井液钻进发生井漏，然后改用空气／雾化钻进至嘉二³亚段；相储X4井全井段采用钻井液常规钻井方式。对4口试验井中的50～1700m井段的气体钻井与常规钻井液钻井所取得的钻井指标进行对比分析(表1)。



由表l可知，气体钻井在上部地层防漏效果非常好。例如，相储X1井在须家河组—嘉二段采用气体钻井进尺720.8m，仅漏失l次，平均机械钻速3.47m／h，而相储X3井在50～387m采用无固相钻井液钻井漏失l0次，平均机械钻速仅为l.93m／h。通过50～1700m井段气体钻井与常规钻井对比分析可知，气体钻井既克服了上部地层漏欠层的恶性井漏问题，保证了安全钻进，而且大幅度提高了机械钻速、缩短了钻井周期。

2．3　堵漏技术

在相储X1井等4口试验井钻井过程中，相储X3井是漏失最为严重的一口井，采用了桥浆堵漏、随钻堵漏等多种堵漏技术措施^[13-20]。从堵漏结果分析来看，采用HHH堵漏、水泥浆堵漏和雷特纤维承压堵漏所取得的效果是最好的。

2．3．1 HHH堵漏技术

HHH堵漏材料形状以细纤维和颗粒状为主，具有高失水、高承压、高酸溶的“三高”特点。由于其材料形状的独特性，关井挤压时利于将堵漏材料送入漏层；堵漏浆进入漏层后，具有高失水性可快速失水，堵漏剂堆积形成的塞子能有效堵塞裂缝，阻断漏失，特别适合裂缝性漏层的堵漏^[13]。另外用清水或盐水配制的HHH堵漏浆形成的堵漏塞具有强黏接性能，可大幅度提高漏层的承压能力。

相储X3井钻进至井深2106.81m发生井漏，全井桥浆强钻至井深2125m，漏速达到l8m³／h，经过水泥浆堵漏后在2028.10m又复漏，针对此种情况，立即采用了HHH堵漏技术。

连续2次泵注密度1.38g／cm³、浓度71％HHH堵漏浆关井候堵，循环观察，泵压2.0MPa、排鞋2480L／min无井漏，钻HHH塞至井底2125m，钻压加到4～5t无漏失，循环筛除堵漏材料亦无漏失。HHH堵漏效果非常好，一次性堵漏成功，比其他常规堵漏节约了大量的钻井液、堵漏材料、缩短了钻井周期、提高了钻井效率。

2．3．2水泥浆堵漏技术

水泥堵漏是以水泥浆及各种水泥混合稠浆为基础，泵入漏层形成水泥塞堵塞漏失通道的一种堵漏方法。具有能适应各种类型的漏失通道、承压能力和抗压强度高、堵漏效果好的优点，主要用以处理横向裂缝、破碎性石灰岩及砾石层漏失。

相储X3井在井深2200.00m发生井漏，泵入密度为l.80g／cm³的水泥浆40m³候凝，循环观察，泵压4.0MPa、排量2312L／min未见井漏，在井段l699.60～2127.60m钻塞不漏。随后在2059.4m处将钻井液入口密度由l.18g／cm³加大至l.32g／cm³循环做承压试验时发现井漏，漏失钻井液9.2m³。可知水泥浆能一次性堵住茅口组的低压漏失，但是埘提高地层承压能力的效果不好。

2．3．3雷特纤维承压堵漏技术

雷特纤维承压堵漏技术采用的是惰性堵漏材料雷特超强堵漏剂，堵漏剂以颗粒架桥、楔入承压、封门加固相结合的方式进行堵漏。拥有片状易楔入、耐高温不易变形等优点，形成的堵漏塞性能稳定，具有很强的提升地层承压能力的效果，特别适合深井及恶性低压漏失井的堵漏^[6]。其配方为：2％核桃壳(粗)+5％核桃壳(中粗)4-4％核桃壳(细)+10％雷特堵漏剂(中粗NTS-M)+10％雷特堵漏剂(粗NTS-C)+0.2％雷特纤维(NT-2)+6％500口超细碳酸钙+2％随堵剂+1％锯末。

为了能使茅口组承压堵漏取得较好的效果，相储X3井在茅二段连续采取了4次雷特纤维承压堵漏施工，逐步提高茅口组地层承压能力。

第1次存井深2130m正注雷特堵漏液27.0m³，返出26.8m³，漏失堵漏浆0.2m³，然后起钻至井深1422.44m关井正挤钻井液7.2m³憋压候堵4h，泄压循环观察，泵压4.1MPa、排量2359L／min术见井漏。全部起钻完，接牙轮钻头钻至井深1820.64m，循环筛除堵漏材料，泵压l2.5MPa、排量2668L／min，在井段1820.64～2200m未发现井漏，一次性堵漏成功。堵漏成功后，在2023.67m处将入口钻井液密度由1.30g／cm³增加至l.40g／cm³循环做承压试验。泵压11.2MPa、排量2537L／min发现井漏，但漏速明显减小，共漏失钻井液5.2m³。后面进行的3次雷特纤维堵漏与第l次相似，第4次堵漏后将入口钻井液密度提高到1.40g／cm³循环做承压试验没有出现井漏。

雷特纤维承压堵漏技术使用独特的堵漏材料吃进漏层，在漏失通道中形成坚固的堵漏塞，阻断了地层漏失，均一次性堵漏成功。连续经过4次雷特纤维承压堵漏后，逐步将茅口组承压能力由0.20g／cm³提高到了1.40g／cm³，成功高效地完成了茅口组承压堵漏，为后续钻井施工的顺利进行创造了条件。

3　结论与认识

1)试验井采用优化后的井身结构成功克服了煤矿坑道、恶性漏失层、活跃气水层等复杂地层的井漏问题，顺利钻至目的层。

2)采用气体钻井技术保证了须家河组—嘉陵江组低压恶性漏失段的安全钻井，大幅度提高了机械钻速，减少了井下复杂事故的发生，缩短了钻井周期。

3)HHH堵漏技术采用独特的堵漏材料在处理裂缝性漏失的难题上发挥了非常重要的作用，一次性堵漏成功，应用效果非常好。

4)茅口组采用雷特纤维承压堵漏技术取得了其他常规堵漏技术无法实现的承压堵漏效果，成功解决了茅口组承压能力低、久漏不止、堵后复漏的井下复杂情况，使地层承压能力由0.20g／cm³提高到了l.40g／cm³。



参考文献

[1]吴建发，钟兵，冯曦，等．相国寺石炭系气藏改建地下储气库运行参数设计[J]．天然气工业．201 2．32(2)：91-94．

WU Jianfa．ZHONG Bing，FENG Xi，et al．Operation parameter design of the Xiangguosi underground gas storage based on the Carhoniferous gas reservoir[J]．Natural Gas Industry．2012．32(2)：91-94．

[2]李玥洋．田园援．曾鹏，等．储气库建设条件筛选与优化[J]．州南石油大学学报：自然科学版，2013，35(5)：l23-129．

LI Yucyang．TIAN Yuanyuan，CAO Peng，et al．Construetion of underground gas storage conditions for screening and optimization[J]．Journal of Southwest Petroleum University：Science＆Technology Edition，2013，35(5)：l23-129．

[3]孙海芳．相圈寺地下储气库钻井难点及技术对策[J]．钻采工艺，20ll，34(5)：l-5．

SUN Haifang．Drilling challenges and technical solutions for Xiangguosi underground gas storeroom[J]．Drilling＆Production Technology,20ll，34(5)：1-5．

[4]马光长，吉永忠，熊焰．川渝地区井漏现状及治理对策[J]．钻采工艺．2006，29(2)：25-27．

MA Guangchang，JI Yongzhong，XIONG Yan．Present state and treatment measures of lost circulation in Sichuan and Chongqing area[J]．Drilling＆Production Technology，2006，29(2)：25-27．

[5]卓云，胡显智，郑霞，等．气体钻井遇地层出水时的充气钻井技术[J]．天然气工业，2011，31(8)：73-75．

ZHUO Yun，HU Xianzhi，ZHENG Xia，et al．Acrated drilling used during gas drilling when encountering the formation water invasion[J]．Natural Gas Industry，2011，31(8)：73-75．

[6]王亮，吴正权，杨兰平，等．川东地区高峰场区块气体钻井后的钻井液转换工艺[J]．天然气工业，2011，31(3)：59-62．

WANG Liang，WU Zhengquan，YANG Lanping，et al．Drilling fluids transformation after gas drilling at the Gaofengchang Block in the eastern Sichuan Basin[J]．Natural Gas Industry，2011，31(3)：59-62．

[7]何世明，汤明，刑景宝，等．大牛地气田盒1段气层氮气泡沫钻水平井技术[J]．天然气工业，2010，30(10)：49-52．

HE Shiming，TANG Ming，XING Jingbao，et al．Horizontal well drilling by nitrogen foam through the first member of lower Shihezi Formation at the Daniudi Gas Field[J]．Natural Gas Industry，2010，30(10)：49-52．

[8]张林伟．气体钻井井下燃爆分析[J]．西南石油大学学报：自然科学版，2012，34(5)：146-152．

ZHANG Linwei．Analysis of downhole explosion in gas drilling[J]．Journal of Southwest Petroleum Universitv：Science&Technology Edition，2012，34(5)：146-l52．

[9]李东洋，王垒超，张涛，等．气体钻井中钻柱力学性能及冲蚀实验研究[J]．西南石油大学学报：自然科学版，2012，34(4)：158-164．

LI Dongyang，WANG Leichao，ZHANG Tao，et al．Experimental research on mechanical properties and erosion of the drill string in gas drilling[J]．Journal of Southwest Petroleum University：Science&Technology Edition，2012,34(4)：158-l64．

[10]朱化蜀，房舟，王希勇，等．气体钻井钻柱抗疲劳短节设计与应用[J]．天然气工业，2012，32(5)：43-45．

ZHU Huashu，FANG Zhou，WANG Xiyong，et al．Design and application of anti-fatigue sub for gas drilling[J]．Natural Gas Industry，2012，32(5)：43-45．

[11]黄兵，古光平，陈贵军，等．充气钻井技术在罐005-H2井的应用[J]．钻采dl：艺，2011，34(3)：98-99．

HUANG Bing，GU Guangping，CHEN Guijun，et al．Application of aerating drilling technology in well Guan 005-H2[J]．Drilling＆Production Technology，2011，34(3)：98-99．

[12]邓虎，李功玉，肖洲，等．基于充气钻井的川东地区防漏治漏技术研究与应用[J]．钻采工艺，2011，34(5)：22-24．

DENG Hu，LI Gongyu，XIAO Zhou，et al．Study and application of preventing lost circulation technology based on aerating drilling in Chuandong area[J]．Drilling＆．Production Technology，20ll，34(5)：22-24．

[13]肖波，李晓阳，陈忠实，等．HHH堵漏剂在治理多点井漏中的应用[J]．天然气工业，2008，28(10)：55-57．

XIAO B0，LI Xiaoyang，CHEN Zhougshi，et al．Application of HHH LCM to lost circulation control at muhiplepoints in a well[J]．Natural Gas Industry，2008，28(10)：55-57．

[14]林英松，蒋金宝，秦涛．井漏处理技术的研究及发展[J]．断块油气田，2005，12(2)：4-7．

LIN Yingsong，JIANG Jinbao，QIN Tao．The development of well loss processing technology[J]．Fault Block Oil＆Gas Field，2005，12(2)：4-7．

[15]张希文，李爽，张洁，等．钻井液堵漏材料及防漏堵漏技术研究进展[J]．钻井液与完井液，2009，26(6)：74-76．

ZHANG Xiwen，LI shuang．ZHANG Ji．et al．Research progress on lost circulation materials and lost circulation control technology[J]．Drilling Fluid&Completion Fluid．2009，26(6)：74-76．

[16]张希文，孙金声，杨枝，等．裂缝性地层堵漏技术[J]．钻井液与完井液，2010，27(3)：29-32．

ZHANG Xiwen，SUN Jinsheng，YANG Zhi，et al．Lost circulation control in fractured formations[J]．Drilling Fluid＆Completion Fluid，2010，27(3)：29-32．

[17]苏长明，刘春文，鲁学明，等．缅甸D区块钻井防漏堵漏技术[J]．石油钻探技术，2010，38(5)：18-21．

SU Changming，LIU Chunwen，LU Xueming，et al．Lost circulation prevention techniques used in block D in Myanmar[J]．Petroleum Drilling Techniques，2010，38(5)：18-21．

[18]刘金华，刘四海，陈小锋，等．承压堵漏技术研究及应用[J]．断块油气田，2011，18(1)：116-118．

LIU Jinhua，LIU Sihai，CHEN Xiaofeng，et al．Studv and application of pressure bearing and lost circulation technique[J]．Fault-Block Oil＆Gas Field．2011，18(1)：116-1l8．

[19]张军，罗健生，李智斌．等．承压堵漏技术在定向大斜度深井中的应用[J]．天然气工业，2010，30(1)：74-75．

ZHANG Jun，LUO Jiansheng，LI Zhibin，et al．Pressurized plugging technology applied in deep high angle wells[J]．Natural Gas Industry，2010，30(1)：74-75．

[20]李胜，田璐，薛玉志，等．北部湾盆地徐闻X3井抗高温承压堵漏技术[J]．天然气工业，2011，31(10)：73-77．

LI Sheng，TIAN Lu，XUE Yuzhi，et al．Hole plugging technology with high temperature resistance and wellbore strengthening capacity applied in the Xuwen X3 well[J]．Natural Gas Industry，2011，31(10)：73-77．
