摘　要：为满足燃气企业应急互联互供燃气，设计出使用单台单向流量计实现双向加合计量的计量装置，仅需手动切换阀门便可实现双向加合计量。探讨了无旁通燃气双向加合计量装置、有旁通燃气双向加合计量装置的工艺流程。

关键词：单向流量计；  双向加合计量装置；  应急互调；  双向计量

Design of Two-way Additive Gas Metering Device

Abstract：To meet the demand of emergency mutual supply of gas companies，a two．way additive gas metering device using single one-way gas flow meter is designed．The two-way additive metering can be simply achieved by manual switch valve．The processes of two-way additive gas metering device with bypass and without bypass are discussed．

Keywords：one-way gas flow meter；two-way additive gas metering device；emergency mutual supply；two-way metering

1　概述

各城市区域或区域性用气项目的燃气气源往往较单一，其保障性、应急性较差。在各城市区域燃气项目的特许经营权已授定的情况下，如何搞好供气服务，提高供气保障性、安全性、应急性是燃气企业要考虑和解决的问题。各城市供气区域间互联互供燃气便是成本最低的解决方法之一。

为满足燃气企业应急互联互供燃气，我们设计出了燃气双向加合计量装置(结算周期内以双方读数差值结算)，该装置利用单台单向流量计实现了燃气的双向加合计量，工艺流程简单明了，造价低，便于管理，实用性强。

2　燃气双向加合计量装置的设计思路

①在满足现行国家标准GB 50028—2006《城镇燃气设计规范》和安全供气的前提下，采用的管件、阀门、流量计等均为燃气常用产品。

②双向加合计量装置要结构简单，易操作，安全可靠性高，造价低，便于管理。

③经对现有调压、计量装置租单向、双向计量装置的工艺分析总结，对设备、阀门等的功能进行分析研究，通过选用不同的阀门并利用其功能设计出了两种燃气双向加合计量装置：无旁通燃气双向加合计量装置、有旁通燃气双向加合计量装置。

④双向加合计量装置仅在应急时两燃气企业互调燃气使用，进行流量差值结算，较少使用。

3　工艺流程

①无旁通燃气双向加合计量装置

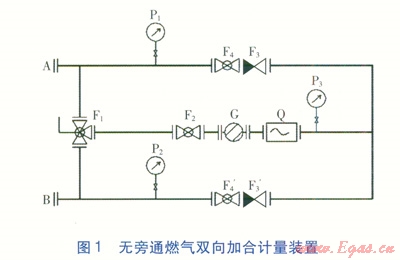

依据L型三通球阀与升降式止回阀的工作特性，设计出了利用单台单向流量计实现燃气应急的无旁通燃气双向加合计量装置，见图1。

当需要燃气从A端流向B端时，此时pA>pB(p代表压力)，人工操作将L型三通球阀F1开向A端，打开球阀F4¢并关闭球阀F4，燃气由A端流入，经L型三通球阀F1、球阀F2、过滤器G、流量计Q、升降式止回阀F3¢、球阀F4¢到达B端。由于升降式止回阀F3的止回作用，即使球阀F4未关闭，燃气也无法通过(正常情况下关闭球阀F4)。使用过程中随着B端压力的上升，可能出现pA≤pB。当pA≤pB时，由于升降式止回阀F3¢的止回作用，燃气虽然能通过球阀F4¢，但无法大量经过升降式止回阀F3¢逆流，从而达到了燃气单向流动并计量的目标。

同理，可实现燃气从B端单向流向A端并计量的目标。

该加合计量装置由L型三通球阀的开向决定了燃气的流动方向并计量，无旁通保证了燃气流动方向的唯一性，并且L型三通球阀只有两个操作方向，操作简单不易失误，操作时锁定L型三通球阀F1并进行流量登记。但是，当过滤器G、流量计Q有问题或需清洗维修时，该加合计量装置暂时无法应急通气。

②有旁通燃气双向加合计量装置

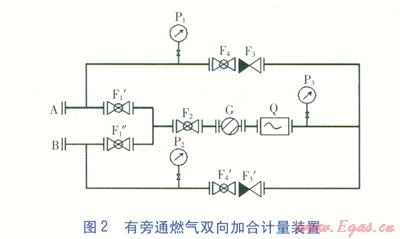

为保证加合计量装置燃气应急供气的连续性，在无旁通燃气双向加合计量装置的基础上增加了旁通功能。用两只球阀代替L型三通球阀，并利用升降式止回阀的工作特性，设计出了利用单台单向流量计实现燃气应急的有旁通燃气双向加合计量装置，见图2。

当需要燃气从A端流向B端时，此时pA>pB。打开球阀F1¢，球阀F1²关闭并锁定(即关闭旁通管路)，打开球阀F4¢，关闭球阀F4。燃气由A端流入，流经球阀F1¢、球阀F2、过滤器G、流量计Q、升降式止回阀F3¢、球阀F4¢到达B端。由于升降式止回阀F3的止回作用，即使球阀F4未关闭，燃气也无法通过(正常情况下关闭球阀F4)。使用过程中随着B端压力的上升，可能出现pA≤pB。当pA≤pB时，由于升降式止回阀F3¢的止回作用，燃气虽然能通过球阀F4¢，但无法大量经过升降式止回阀F3¢逆流，从而达到了燃气单向流动并计量的目标。当过滤器G、流量计Q有问题或需清洗维修时，可打开旁通球阀F1²让燃气通过(此时就不计量了，仅限于非常特殊的情况)，保证了加合计量装置燃气应急流动的连续性。

同理，可实现燃气从B端单向流向A端并计量的目标。当过滤器G、流量计Q有问题或需清洗维修时，可打开旁通球阀F1¢让燃气通过，以保证加合计量装置燃气应急流动的连续性。

本文作者：赵  凯

作者单位：佛山市顺德区港华燃气有限公司
