摘 要

摘　要：大型LNG储罐外罐在混凝土浇筑过程中，水泥水化热会导致外罐产生较大的温度应力，从而引起混凝土开裂，将严重影响储罐的耐久性。为此，以山东某大型LNG储罐混凝土外罐为研究对

摘　要：大型LNG储罐外罐在混凝土浇筑过程中，水泥水化热会导致外罐产生较大的温度应力，从而引起混凝土开裂，将严重影响储罐的耐久性。为此，以山东某大型LNG储罐混凝土外罐为研究对象，采用ADINA有限元软件建立了精细化的LNG储罐有限元模型，按照实际的施工顺序与时间，模拟了LNG储罐外罐混凝土分层浇筑过程中的早期温度场分布；在考虑混凝土龄期效应的基础上，将外罐的温度场和结构场进行耦合，分析了外罐的温度应力及裂缝分布情况，评估了外罐混凝土开裂的风险。结果表明：①外罐在施工期间将产生较大的内外温差，引起较大的温度应力；②第l浇筑层的温度应力明显大于其他浇筑层，且第一主应力为环向应力，将使此处混凝土产生沿竖向开展的裂缝；③因为约束作用减弱，其他浇筑层混凝土产生温度裂缝的可能性很小。该研究成果为LNG储罐外罐温度裂缝控制提供了参考。

关键词：LNG储罐  早龄期混凝土  水化热  温度场  温度应力  裂缝分布  有限元分析

Thermal stress and crack distribution of the concrete outside of an LNG storage tank during construction

Abstract：The hydration heat of cement will cause a great thermal stress on the outside of an LNG storage tank in the concrete pouring process，resulting in the cracking of concrete，which will seriously affect the durability of this tank．In a case study of a large LNG storage tank in Shandong province，China，by adopting ADINA finite element software,we established a refined finite element model，and simulated，based on the actual construction sequence and time，the temperature field distribution in the layered concrete pouring process of the outer tank．Considering the concrete age effect，we coupled the temperature and structural fields of the outer tank，analyzed the distribution of thermal stress and cracks，and estimated the risks of concrete cracking．The following findings were achieved：an LNG storage tank during construction has a great temperature difference between the inside and the outside，which causes a great thermal stress；the thermal stress of the first pouring layer was significantly larger than that of the other pouring layers，and the first principal stress is a hoop stress，where vertical thermal cracks are thus produced；concrete cracking of other pouring layers is less likely due to the constraints weakening．This study provides a reference for thermal cracks control in the outside of LNG storage tanks during construction．

Keywords：LNG storage tank，early-age concrete，heat of hydration，temperature field，thermal stress，crack distribution，finite element analysis

大型LNG储罐由内罐和外罐组成，内罐采用9％镍钢建造，外罐采用预应力混凝土建造，中间采用膨胀珍珠岩作为隔热层^[1-4]。LNG储罐作为储存液化天然气的压力容器，对外罐混凝土的裂缝具有严格限制，目前国内有不少的LNG储罐外罐在施工期间因过大的温度应力而导致混凝土开裂^[5-8]。虽然早龄期混凝土裂缝在预应力钢绞线张拉后可能会全部或者部分闭合，但在某些工况下，闭合的裂缝有可能再次张开；由于大型LNG储罐一般建在沿海城市，裂缝会破坏钢筋的混凝土保护层，加快Cl^-对钢筋的腐蚀，严重影响储罐的耐久性及使用寿命。因此，对LNG储罐混凝土外罐的温度应力及裂缝分析意义重大。裂缝产生的主要原因是：混凝土在硬化过程中，水泥水化热使混凝土产生温度变形，而其变形受到内外约束，产生热应力，随着混凝土有效刚度的不断增加，热应力可能超过混凝土的抗拉强度，导致混凝土开裂。

目前，国内外对LNG储罐混凝土外罐的研究主要集中在静力分析、抗震分析及预应力筋优化设计方面^[9-12]，也有学者分析了混凝土材料的超低温力学性能及超低温对预应力混凝土外罐的影响^[13-15]，而对混凝土外罐施工期间由水化热引起的温度裂缝研究还比较少，为此笔者采用ADINA有限元软件模拟了山东某LNG储罐外罐的施工过程，分析了LNG储罐混凝土外罐的早期温度场、应力场以及裂缝分布情况。

1　数值分析流程

1．1　温度场分析

混凝土的热传导是一个瞬态过程，温度场是龄期和空间函数，混凝土中三维不稳定温度场的热传导微分方程为：



式中T为温度，℃；t为时间，d；x，y，z为直角坐标；l、c、p分别为混凝土的导热系数、比热容及质量密度；m是单位体积混凝土中水泥的质量，kg；Q是龄期为t时单位质量水泥累积水化热。Q的表达式为^[16]：

Q(t)=Q0(1-e^-pt)       (2)

式中Q0，为单位质量水泥最终产生的水化热，kJ；p是常数，与水泥品种、比表面及浇筑温度有关。

混凝土热传导过程的初始条件为：

T½t=0＝T0＝常数      (3)

混凝士与空气及固体接触面边界条件为：



式中tf为空气温度，℃；hc为固体边界面与流体之间的热对流系数。

1．2　应力场分析

在有限元分析时，考虑到约束度和徐变对早龄期混凝土温度应力的影响，根据微积分方法将时间离散化，按增量法求得各节点t时刻应力场为^[17-18]：



式(5)对应于第i时间段，a为混凝土热膨胀系数，1／℃；K(ti，t)为应力松弛系数；Ri为约束系数，其值与构件长高比及混凝土弹性模量比有关；Ei为弹性模量，MPa；DTi为混凝土的内外温差，℃。

1．3　裂缝开裂判断

根据温度应力预测和判断混凝土是否发生开裂，采用开裂风险系数评估，一般认为当开裂风险系数达到0.7时，混凝土开裂的可能性已经很大。

h＝s1/ft        (6)

式中h为开裂风险系数；s1为混凝土的第一主应力，MPa；ft为混凝土的抗拉强度，MPa。

2　参数计算

混凝土的温度裂缝分析是一个复杂的过程，必须考虑混凝土材料的龄期效应。随着水泥水化的进行，其力学性质(如弹性模量、抗拉强度等)与热学性质(如热膨胀系数，热传导系数等)发生了显著的变化。本文采用等效龄期方法考虑龄期和养护温度对混凝土力学性质的影响。

笔者采用Hansen等”提出的方法计算等效龄期：



式中te为在参考温度下的等效龄期，d；Ea为活化能，笔者取其值为22590J／mol；R为气体常数，其值为8.314J／mol·K；T为Dt时间内混凝土的平均温度，℃。

2．1　热学参数的确定

在对LNG储罐混凝土外罐进行热分析时，需要的热学参数主要包括水泥的水化热发展曲线、混凝土的导热系数、比热容、热对流系数以及密度，这些参数与原材料、混凝土配合比及混凝土的龄期等有关。笔者采用C50混凝土，水泥采用425硅酸盐水泥；混凝土的质量配合比水泥：中粗砂：碎石：水：外加剂为490：540：1024：160：6，密度为2400kg／m³，比热容为0.963kJ／(kg·℃)；钢筋采用HRB400级钢筋，密度为7800kg／m³，热传导系数为163.4kJ／(m·h·℃)，比热容为0.64kJ／(kg·℃)。

水泥的水化热采用本文参考文献[16]提供的计算模型，其表达式为：

Q(t)＝Q0(1-e^-atb)             (8)

式中t为龄期，d；Q(t)为t时刻累积的水化热；Q0为最终的水化热，笔者取350kJ／kg；a、b为常数，与水泥品种有关，笔者取a为0.36，b为0.74。

混凝土的导热系数采用本文参考文献[20]提供的计算模型，其表达式为：

K(t)＝k0[1.1-0.1(1-e^-0.36t0.74)]        (9)

式中k(t)为t时刻混凝土热传导系数；k0为已经硬化混凝土热传导系数，文中k0取为8.5kJ／(m·h·℃)。

混凝土结构在浇筑期附有模板，笔者采用等效热对流系数的方法来考虑模板对温度场的影响，混凝土的等效热对流系数采用下式计算^[16]：



式中hfree为模板热对流系数，kJ／(m²·h·℃)；v为风速，m／s，文中取v为5.6m／s；li为混凝土模板厚度，文中取li为0.018m；ki为模板导热系数，文中取ki为0.837kJ／(m·h·℃)。

2．2　力学参数的确定

在有限元分析时，力学参数主要包括热膨胀系数、泊松比、弹性模量、抗拉强度、抗压强度，本文取混凝土热膨胀系数为1×10⁵／℃；泊松比为0.17；混凝土的养护温度为20℃，则t＝te，混凝土的弹性模量可采用下式计算^[21-22]：



式中Ec(28)为龄期28d混凝土的弹性模量，笔者取34500MPa；t0为0.2d；s为0.173，nE为试验常数，nE为0.394。

混凝土的抗拉强度可采用下式计算^[21-22]：



式中ft为龄期28d混凝土的抗拉强度，笔者取2.64MPa；nt为试验常数，取值为0.658。

3　工程实例

3．1　有限元模型的建立

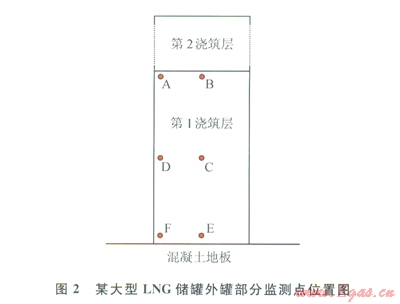

以山东某液化天然气接收站的一个160000m³大型LNG储罐混凝土外罐为例进行数值计算，混凝土外罐内径为41m，外径为41.8m，壁厚为0.8m，高为41.1m。混凝土外罐分ll层进行浇筑，其中1～9层浇筑高度为4m，第l0层浇筑高度为l.5m，第ll层环梁浇筑高度为2.6m，模板采用20mm胶合板，相邻施工层时间间隔为4d。由于结构的对称性，取罐壁的四分之一(相邻扶壁柱之间部分)进行有限元分析(图1)，外墙地板采用固定端约束，由于扶壁柱对外墙的约束，在其两侧面上施加对称弹性约束。监测点分布位置如图2所示。





3．2　温度场分析

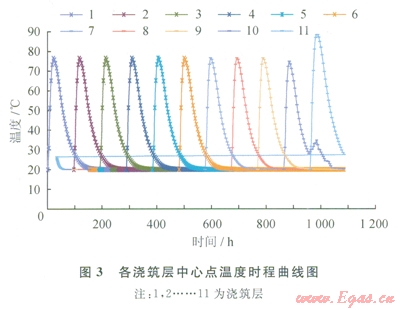

混凝土的内部温度与水泥种类、水灰比、初始条件、边界条件、热传导系数等有关，还与位置、时间有关，有限元分析时采用式(1)对早龄期混凝土内部的温度场进行求解，各浇筑层中心点温度时程曲线如图3所示。



根据图3可知，各施工层混凝土内部经历了升温、降温、趋于稳定3个阶段，升温速率明显大于降温速率，这种温度速率变化不一致以及材料参数随龄期的变化是产生温度应力的主要原因；由于前9个混凝土的浇筑层高度都为4m，分析的位置也相同，所以其温度时程变化曲线相似；第10浇筑层温度曲线出现了2个波峰，其原因是第10浇筑层高度只有1.6m；第11浇筑层因环梁较厚而产生的温度峰值大于其他浇筑层，且其达到峰值的时间相对延迟。

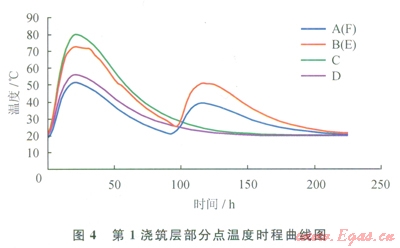

第1浇筑层部分点温度时程曲线如图4所示。由图4可知，在外界恒温条件下，混凝土内部温度在其浇筑约ld后迅速达到峰值，之后开始缓慢降温，在其浇筑约10d后趋于稳定。由图4还可知，外罐罐壁厚度中心最高升温约为60℃，混凝土易产生深层裂缝；混凝土内部与表面温差为25℃，混凝土表面具有开裂的危险；顶部}昆凝土块内部温度受上层新浇筑混凝土的影响比较大。因此A、B测点在温度下降阶段有20～30℃的温度波动，数值分析表明，新浇筑混凝土对下层混凝土的影响深度约为1.2m。



3．3　应力场分析

有限元分析时，通过将三维不稳定温度场分析得到的节点温度变化转化为等效荷载作用于结构上进行温度应力分析，分析时采用式(5)对LNG储罐外罐的温度应力进行求解。

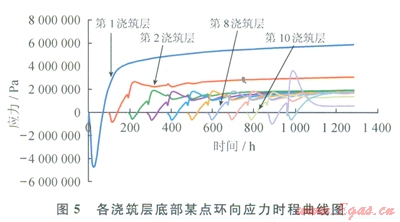

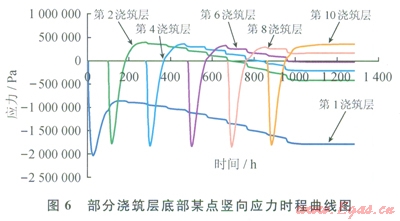

图5为各浇筑层底部某点环向应力时程曲线，图6为部分浇筑层底部某点竖向应力时程曲线。由图5可知，在LNG储罐外罐施工期间，温度应力分为压应力发展、压应力转变为拉应力及拉应力趋于残余应力3个阶段。比较图5和图6可知，混凝土外罐在温度及重力荷载作用下，第一主应力为环向应力，与弹性力学理论分析的结果相符，而且现场施工经验表明混凝土外罐在施工期间底部经常产生竖向裂缝。由图5还可知，第1浇筑层所受的温度应力明显大于其他浇筑层，产生这种状况的原因是第1浇筑层混凝土受到罐底的约束度相对较大；因第3～9浇筑层浇筑高度及约束状况相近，所以其应力变化曲线相似；第10浇筑层环向应力曲线因受环梁浇筑的影响而产生2MPa的应力波动。



在LNG储罐外罐施工期间，离地板0～6m范围内的外罐因其变形受到地板的约束而产生较大的温度应力，而根据本文参考文献[23]，在后期预应力钢绞线张拉阶段，预应力的作用会使外罐底部产生较大的拉应力，温度应力与张拉应力叠加，将进一步增大第1浇筑层混凝土开裂的风险。因此，在施工期间应采取有效措施控制第l浇筑层的温差，加强第l浇筑层的养护，在设计时还应充分考虑水化热引起的温度应力，增加第l浇筑层的配筋。

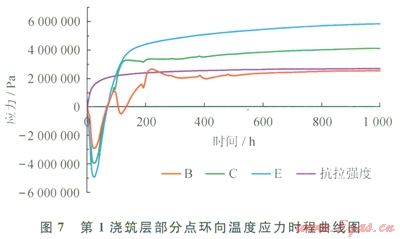

图7为第l浇筑层部分点环向温度应力时程曲线。由图7可知，在外罐施工期间，混凝土先受压后受拉，在混凝土浇筑68h后，混凝土由受压状态转变为受拉状态，在混凝土浇筑120h后，第1浇筑层底部某点所受拉应力超过了混凝土的抗拉强度，底部混凝土开始产生温度裂缝。B点应力曲线存在上下波动是由于B点易受上层新浇筑混凝土的影响；比较B、C、E点应力时程曲线可知，混凝土离罐底越近，产生的温度应力越大。

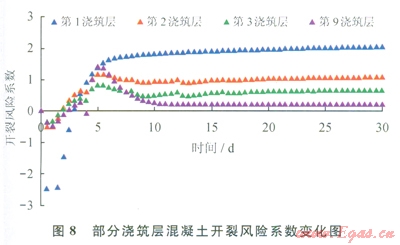

有限元分析时，采用式(6)对各浇筑层裂缝开裂情况进行判断，取1、2、3、9浇筑层外壁底部某点为监测点，各浇筑层在混凝土浇筑后开裂风险系数变化如图8所示，第l浇筑层的开裂风险系数明显大于1，将产生温度裂缝；第2浇筑层开裂风险系数接近0.8，混凝土具有产生温度裂缝的危险；第9浇筑层受环梁浇筑影响，在混凝土浇筑5d时将产生温度裂缝；其他浇筑层混凝土产生温度裂缝的可能较小。由图8还可知，各浇筑层在混凝土浇筑完成6d时，混凝土的开裂风险最大。



4　结论

1)在LNG储罐外罐混凝土浇筑过程中，各浇筑层温度变化曲线相似，混凝土先升温后降温，升温速率明显大于降温速率，温度峰值在混凝十浇筑约1d后出现。

2)在LNG储罐外罐施工期间，外罐因水泥水化热而产生较大的温度应力，混凝土先受压后受拉，在混凝土浇筑完成约5d时，第1浇筑层底部所受的拉应力超过了混凝土的抗拉强度，混凝土开始产生温度裂缝。

3)在温度荷载作用下，因罐底约束作用，外罐离地面0～6m内产生的温度应力较大；第1浇筑层将产生温度裂缝，第2、9浇筑层混凝十具有开裂的危险。因此，在施工期间应采取有效措施控制第1、2、9浇筑层的温差，并加强养护。



参考文献

[1]程旭东，朱兴吉．LNG储罐外墙温度应力分析及预应力筋设计[J]．石油学报，2012，33(3)：499-505．

CHENG Xudong，ZHU Xingji．Thermal stress analyse on the external walls of LNG storage tank and the design of prestressed reinforcement[J]．Acta Petrolei Sinica，2012．33(3)：499-505．

[2]余晓峰，王松生，苏军伟．基于安全阀火灾辐射的LNG全容罐瞬态热力耦合分析[J]．天然气工业，2014，34(1)：146-150．

YU Xiaofeng，WANG Songsheng，SU Junwei．Transient thermal-mechanical coupling analysis of full-containment LNG tanks with relief valves against fire and radiation[J]．Natural Gas Industry，2014，34(1)：146-150．

[3]TURNER F H．Concrete and cryogenics[M]．London：Cement and Concrete Association，1979．

[4]REDDY GORLA R S．Probabilistic analysis of a liqHefied natural gas storage tank[J]．Applied Thermal Engineering，2010，30(17／18)：2763-2769．

[5]张超，张海．LNG储罐穹顶裂缝控制及防治措施[J]．山西建筑．2009，35(J)：116-117．

ZHANG Chao，ZHANG Hai．Controlling and prevention of cracks on dome of LNG tank[J]．Shanxi Architecture，2009，35(14)：116-117．

[6]尤国英，冯其，华君，等．核电站用储气罐抗震分析[J]．油气储运，2013，32(2)：139-142．

YOU Guoying，FENG Qi，HUA Jun，et al．Seismic analysis of gas tank used in a nuclear power station[J]．Oil&Gas Storage and Transportation，2013，32(2)：139-142．

[7]刘佳，袁玲，唐悦影，等．中美大型储罐设计标准抗震计算对比[J]．油气储运，2013，32(4)：421-425．

LIU Jia，YUAN Ling，TANG Yueying，et al．Comparison between Chinese and American design standards of antiseismic calculation for large-scale storage tank[J]．Oil＆Gas Storage and Transportation，2013，32(4)：421-425．

[8]蒋国辉，张晓明，闫春晖，等．国内外储罐事故案例及储罐标准修改建议[J]．油气储运，2013，32(6)：633-637．

JIANG Guohui，ZHANG Xiaoming，YAN Chunhui，et al．Worldwide tank accidents and tank standards revision advices[J]．Oil&Gas Storage and Transportation，2013，32(6)：633-637．

[9]程旭东，朱兴吉，胡晶晶．大型LNG储罐预应力混凝土外墙应力分析与结构优化[J]．油气储运，2011，30(11)：819-823．

CHENG Xudong，ZHU Xingji，HU Jingjing．Stress analysis and structure optimization for pre-stressed concrete exterior wail of large scale LNG storage tank[J]．Oil&Gas Storage and Transportation，2011，30(11)：819-823．

[10]彭文山，程旭东，林楠，等．LNG储罐环向预应力筋设计方法[J]．低温建筑技术，2013，35(5)：38-40．

PENG Wenshan，CHENG Xudong，LIN Nan，et al．The design method ci^rcular prestressed reinforcement of large LNG storage tanks[J]．Low Temperature Architecture Technology，2013，35(5)：38-40．

[11]HAMDAN F H．Seismic behaviour of cylindrical steel liquid storage tanks[J]．Journal of Constructional Steel Research，2000，53(3)：307-333．

[12]CUI Hongcheng，LI Jinyuan，HE Qiang，et al．Research on seismic response of large concrete storage tank[C]//9^th International Conference on Fracture&Strength of Solids，9-13 June，2013，Jeju，Korea．Jeju：Gas Technology Institute，2013．

[13]DAHMANI L，KHENANE A，KACT S．Behavior of the reinforced concrete at cryogenic temperatures[J]．Cryogenics，2007，47(9／l0)：517-525．

[14]KRSTULOVIC-OPARA N．Liquefied natural gas storage：Material behavior of concrete at cryogenic temperatures[J]．ACI Materials Journal，2007，104(3)：297-306．

[15]苏娟，周美珍，余建星，等．泄露工况下大型LNG预应力混凝土储罐低温分析[J]．低温工程，2012，176(4)：47-52．

SU Juan，ZHOU Meizhen，YU Jianxing．Low temperature analysis of LNG prestressed concrete tank for spill conditions[J]．Cryogenics，2012，176(4)：47-52．

[16]朱伯芳．大体积混凝土温度应力与温度控制[M]．北京：中国电力出版社，1999．

ZHU Baifang．Thermal stress of mass concrete and temperature control[M]．Beijing：China Electric Power Press，1999．

[17]XIANG Yanyong，ZHANG Zhihe，HE Shaohui，et al．Thermal mechanical analysis of a newly cast concrete wall of a subway structure[J]．Tunneling and Underground Space Technology，2005，20(5)：442-451．

[18]王铁梦．工程结构裂缝控制[M]．北京：中国建筑工业出版社，l997．

WANG Tiemeng．Crack control of engineering structure[M]．Beijing：China Architecture&Building Press，1997．

[19]HANSEN P F，PEDERSEN E J．Maturity computer for controlled curing and hardening of concrete[J]．Nordiska Betongfoerbundet，1977，1(1)：21-25．

[20]ZHOU Jikai，CHENG Xudong，ZHANG Jian．Early agetemperature and strain in basement concrete walls：Field monitoring and numerical modeling[J]．Journal of Performance of Constructed Facilities，2012，26(6)：754-765．

[21]Comite euro international du b6ton．CEB-FIP model code 1990[S]．London：Thomas Telford，1993．

[22]KANSTAD T，HAMMER T A，BJNTEGAARD，et al．Mechanical properties of young concrete：Part Il：Determination of model parameters and test program proposals[J]．Materials and Structures，2003，36(4)：226-230．

[23]俞然刚，李志明，张健，等．大型LNG储罐预应力筋张拉数值模拟与优化[J]．油气储运，2013，32(3)：291-294．

YU Rangang，LI Zhiming，ZHANG Jian，et al．Numerical simulation and optimization of pre-stressed tendon tensioning for large-scale LNG storage tank[J]．Oil&Gas Storage and Transportation，2013，32(3)：291-294．





本文作者：程旭东  韩明一  彭文山  朱兴吉  李金玲

作者单位：中国石油大学(华东)储运与建筑工程学院

  韩国高丽大学土木、环境与建筑工程系
