燃气立管管理数据库系统的建立和运用

摘 要

摘要：分析了城镇民用燃气立管管理现状和存在的问题，提出建立管理数据库系统所需要的4类数据——基础数据、巡检数据、维护抢修数据和生命终结数据，以此建立了城镇民
摘要：分析了城镇民用燃气立管管理现状和存在的问题，提出建立管理数据库系统所需要的4类数据——基础数据、巡检数据、维护抢修数据和生命终结数据，以此建立了城镇民用燃气立管管理数据库系统。通过在实际工程中应用，取得了良好的效果。
关键词：燃气引入管；燃气立管；管理数据库；立管编号
Establishment and Application of Management Database System for Gas Riser
GAO Wei，ZHOU Tinghe
Abstract：The present status and problems in management of urban domestic risers are analyzed，The four types of data，such as basic data，maintenance data，repair data and end-of-life data are proposed to establish a management database system for urban domestic risers.Good results are obtained through practical engineering applications.
Key words：gas service pipe；gas riser；management database；riser code
1 概述
    随着城市建设步伐的加快，作为市政设施的城镇燃气管道也越来越多。如何更加高效地管理好这部分资产，已越来越被城镇燃气管道运营商重视。针对厂站及地下燃气管道及设施的管理，已经开发出诸如SCADA、GIS等多种先进的软件辅助管理，并且形成了比较成熟的管理理论和体系。而对于城镇民用建筑燃气立管管理的系统则较少。为此，本文结合苏州港华燃气有限公司(以下简称公司)城镇民用燃气立管管理数据库系统的建立和运用进行探讨。
2 现状分析
    截至2010年12月，公司特许经营范围内民用建筑燃气调压箱接近200台，居民用户已达15.7×104户，立管数已超过3×104根。燃气管道属于民用建筑的配套设施，依据房屋建筑形式的不同，管道的选择和设置方式也有不同。
    ① 民用建筑形式的分类
    依据楼层高度分类：有别墅、多层、高层、超高层。
    依据装修情况分类：有毛坯房、精装房。
    ② 燃气立管形式的分类
    按照立管管材分类：有镀锌钢管、无缝钢管。
    按照立管管径分类：有DN 25、40、50、80、100mm。
    按照立管的敷设位置分类：有内立管(敷设在厨房)、外立管(沿厨房外墙外侧位置敷设)、阳台立管(敷设在厨房外阳台)。
    按照立管的敷设方位(相对于建筑物)分类：有北面立管、南面立管、东面立管、西面立管、中心立管(对于筒形结构房屋，带内圈走廊)。
   ③ 燃气立管构成
   燃气立管本身的各部件构成依据房屋建筑形式也各有不同，如：引入管阀门、测试三通(用于立管气密性测试)、补偿器(补偿器形式也有多种)、防雷接地装置。
   立管的信息量庞大，数据形式复杂，并且随着燃气管网的延伸，其信息量将越来越大，采用传统的手工数据管理方式容易造成各种数据的损坏、丢失，并且信息查找也非常不方便，已经不能满足当今信息时代数据管理的需要[1]。因此，有必要建立功能强大的立管管理数据库将这些信息集中起来，进行适当的处理，方便管理过程中的立管信息查询和分析，实现燃气立管管理的科学性和高效性。
3 燃气立管管理数据

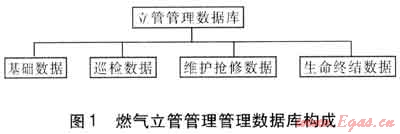

   燃气立管管理是以燃气引入管数据为基础的。我们在城市民用燃气立管的管理项目实施前以及实施过程中收集了大量的基础数据，以此建立基础数据库；依据在运行过程中因管道日常巡查、维修、更换、事故抢修等而产生的运行数据，建立运行数据库。通过开发专业的立管管理软件将上述两个数据库资源进行整合，形成一个完整的燃气立管管理数据库。工作人员运用该专业管理软件对基础数据、日常巡查数据以及维护、更换、事故抢修事故数据进行处理、分析，得出分析结果，依据分析结果采取相应的响应措施，并将数据进行更新，不断补充、完善整体数据库[2]。立管管理数据库系统构成见图1。


3.1 基础数据
   基础数据是燃气立管管理数据库建立的基础。管理数据库应尽可能多地收录管道相关的基础数据，并不断增加新建管道的数据，及时更新旧管道的数据。基础数据主要包括以下7个方面的数据。
   ①管道属性数据[1]。包括管道所属小区、所属楼栋、管材、管道长度、管径及壁厚、钢质管道钢级、管道连接形式、管道焊缝类型、焊缝强度及探伤类型与比例、接口填料、管道制造商情况等。
   ② 管道设计、施工数据。包括设计单位情况、设计日期、施工单位情况、施工日期、设计施工及安装位置、管道防腐形式、管道的支撑情况、管道的防雷接地情况、布置套管(或弯头、补偿器、变径管、引入管阀门、三通)的情况、探测报警器和管道电磁阀的联动布置情况、设计及运行压力、强度试验的压力及持续时间、气密性试验的压力及持续时间、投入运行时间等。
    ③ 管道防腐材料数据[1]。包括防腐材料类型、质量、防腐施工的措施、施工单位情况及施工日期、生产厂商名称等。
    ④ 管道油漆数据。包括油漆材料、生产厂商、油漆厚度、刷油漆遍数、施工单位情况。
    ⑤ 管道周围环境数据。包括管道所附墙面的涂料情况、室内装修对立管的影响情况、周边其他管线(给水管、排水管、电线等)的布置情况，立管出地出处的覆土、绿化及车辆活动情况等。
    ⑥ 管道内气源数据。包括气源组成、管道流量、供气户数、各用户的用气设备及其热负荷等。
    ⑦ 空气、雨水腐蚀性数据。包括所处地区年降雨天数、空气湿度、酸雨度、管道周边水管情况、绿化种类及密度、户内管道离水槽的距离等。
3.2 巡检数据
    日常巡检主要通过观察、便携式燃气探测器、燃气检漏仪等进行，其数据主要包括管道沉降情况、油漆情况、腐蚀情况、支撑情况、管道严密性、管道安全间距情况、防雷接地情况、居民装修及日常生活是否影响到管道安全等情况(如将立管暗封、电线搭接管道接地等)。
3.3 维护抢修数据
    ① 维护抢修原因。包括管道腐蚀、管道泄漏、第三方破坏、操作人员误操作及其他原因。
    ② 维护抢修记录。包括参加维护抢修的人员、动用的设备、维护抢修开始及结束的时间、所需维修和更换的管道及设备等。
3.4 生命终结数据
    燃气立管的生命终结是指对因永远停止燃气供应而将正常废除的、生命即将终结的燃气立管做最后的检测。其数据内容包含终结原因、终结时间、终结后采取的相应措施、相关的检测结果数据。
4 管理数据库系统的建立和运用
4.1 管道编号

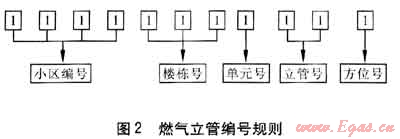

    为了更好地对立管进行管理，对立管进行有规则的编号显得非常必要。编号可与客服管理系统相结合，公司依据客服管理系统以及立管情况进行编号。燃气立管编号规则见图2。


    小区编号：第1位到第4位，与公司客服系统小区编号统一。
    楼栋号：第5位到第7位，考虑到实际中存在规模较大的小区，因此用3位数字表示，与苏州市楼栋公安编号统一。
    单元号：第8位，表示燃气立管所在的楼房单元号。
    立管号：第9位到第10位，可根据实际立管的排布顺序进行相应的排序(如从东往西)。
    方位号：第11位，表示立管处于建筑物的相对方位，为了将立管编号统一为阿拉伯数字，因此将方位用数字表示，如1代表东向，2代表南向，3代表西向，4代表北向。

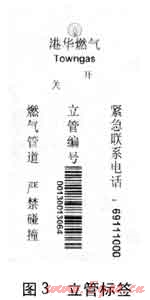

将这套立管编号生成条形码打印出相应的立管标签(见图3)，于每根立管处张贴。在立管日常巡检和维护时，用数据采集器对立管标签条码进行扫描，在现场将巡检和维修记录录入数据采集器，完成巡检和维修记录数据的采集。


4.2 管理系统流程
    如何将建立的立管管理数据库运用到实际的立管维护和管理，这就需要燃气立管专业巡检和维修人员将数据库系统和立管有机地结合起来。
    工作人员依据立管编号规则将所有立管进行编号，并完成标签打印，将打印好的立管标签粘贴于立管处。在日常立管检查中，燃气专业巡检人员通过手持式终端检测仪对引入管处粘贴的立管标签条形码进行扫描，便调出相应的立管基本信息，而后依据检测仪提示对立管各检查项进行逐项检查填写，完成立管的日常检查。立管巡检人员于每日立管检查完毕之后，将检测仪中的数据导入到电脑中，整合到立管管理系统数据库中。立管管理技术人员将盘管检查信息进行评判，将需要进行维护的立管信息打印成立管维修单转到立管维修工人，立管维修工人依据维修单对立管进行维修，而后将维修信息反馈给立管管理技术人员。立管管理技术人员将维修信息录入系统，从而完成立管的检查维修循环。
4.3 数据库的建立
    公司开发了立管管理数据库软件，对立管信息进行集中管理。该系统可以实现将立管信息进行批量导入和导出，单条信息导入和导出，信息查询和修改等功能。
    立管数据一般具有时效性和动态性，当有新建管道数据增加或在役管道数据变更时，要及时地更新数据库中的相关信息以确保数据信息的真实有效性、准确性和完整性，这是燃气立管管理有效性和评价结果真实性的重要前提[2]。
    在进行管道数据变更管理时必须保证变更信息的随时可用，制订统一的信息管理流程，以便及时识别和保存关键信息、跟踪和掌握数据变化趋势。
    为了便于日常的查阅，对于立管信息系统中的数据可以以常用文件格式输出电子版本，如Word或Excel，也可以直接连接打印机打印成纸质文件。
4.4 工程应用
    依据立管管径的不同，使用不同规格的立管标签。标签上含有燃气公司服务热线、立管编码的条形码、燃气公司信息、警示语等。目前公司已在辖区的居民小区内试用，先将各立管信息打印于立管标签，再将立管标签粘贴于立管上。
    以新馨花园小区为例，该小区包含高层、多层和花园洋房3种楼型。该小区总共47栋楼，241根立管，立管规格有DN 25、40mm两种。将立管标签依据立管编号原则进行编号(见图3)，图3所示为其中一根立管编号：00130013064，其中前4位“0013”表示小区代码(新馨花园)，与客服管理系统相统一；第5位至第7位“001”表示楼栋号(1号楼)；第8位“3”表示单元号(3单元)；第9位至第10位“06”表示该立管为该栋楼第6号立管(从东往西排列)；第11位“4”表示该立管位于该栋楼的北面。
5 结语
    通过在实际工程中的应用，管理数据库系统在城镇民用燃气立管的管理方面取得了良好的效果，为公司带来了效益，减小了风险。今后还需进一步做好以下工作：
   ① 燃气立管基础数据的完善。由于立管基础数据的收集、整合、录入是一项复杂且繁琐的工作，需要耗费大量的人力，需要经过竣工图纸查询和现场勘察来逐步完善。
   ② 立管电子标签张贴工作的推广。只有将电子标签张贴结束，在立管巡检和维护时，才能使用数据采集器进行数据收集，实现立管管理系统的电子化和动态化。
   ③ 将该系统与地下燃气管网管理系统(GIS、SCADA等)、居民用户安全检查系统以及居民用户客服管理系统相结合，为公司构建出一个完整的、功能强大的管理网络，实现整个城市燃气设施管理的信息化，实现管理的高效性。
