定向钻用帕罗特防腐层的性能及试用_工程实践

摘要

摘要：定向钻用于石方段时，3PE防腐层往往会严重破损，现场试验表明，使用帕罗特防腐层是更好的物质。关键词：定向；防腐层；帕罗物；试用1 引言城市燃气管道建设中，由于周边建筑众多，以

摘要：定向钻用于石方段时，3PE防腐层往往会严重破损，现场试验表明，使用帕罗特防腐层是更好的物质。

关键词：定向；防腐层；帕罗物；试用

1 引言

城市燃气管道建设中，由于周边建筑众多，以及丘陵地带地形限制，定向钻使用越来越普遍。然而，近期我司的几次定向钻穿越后，都发现防腐层绝缘性能达不到技术规格书的要求，表明受到了严重的损伤，应该引起我们的注意。

2 防腐层破损原因分析

《城镇燃气输配工程施工及验收规范》9.3.3条规定：“定向钻施工宜按国家现行标准《石油天然气管道穿越工程施工及验收规范》SY/T4079执行”，但SY/T4079的8.1.1条规定：定向钻适宜于穿越的地质条件有粘土、亚粘土、粉砂、中砂层，不适宜于岩石层、流沙层、砾石层和卵石层的穿越^[1]。

分析可知，出现问题的定向钻穿越段周边地质大都超出了上述范围，地下往往存在岩石和砾石，这是定向钻管段防腐层发生问题的内在原因。SY/T4079的条文说明指出：穿越段内若有少量区段的松软岩石或小区段的其他地质层，采取一定的技术措施仍可穿越。

目前穿越段管体防腐设计通常选用“3PE”，这种防腐结构用于定向钻穿越施工时，管孔的弯曲部分及凸起的岩石、卵石、砾石会对相对较柔软的“3PE”防腐层造成摩擦和划伤。

3 改进措施

为解决防腐层划伤问题，美国开发了定向钻专用的粉末混凝土Powercrete(帕罗特)防腐结构，即在熔结环氧粉末底层上，喷涂以环氧树脂为主要成膜物质的双组分环氧混凝土涂料。中石油管道科技中心的检测结果表明，帕罗特抗划伤性能优异，在10mm合金钻头加上1OOkg压力的划痕试验中，2.26mm厚的“3PE”被完全划透，2.0mm厚的帕罗特划痕仅0.2mm^[2]。

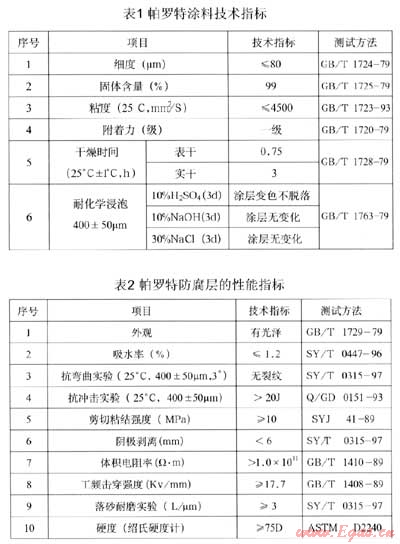

帕罗特涂料技术指标和帕罗特防腐层的性能指标分别见表1和表2。

自2006年起，北京燃气集团开展了帕罗特应用专项研究，通过多项穿越工程的实际考察，确定管径Φ508及以上的定向钻穿越(无论地质情况如何)，以及石方段施工(无论定向钻还是大开挖)，均选择帕罗特防腐层吲。

4 深圳现场试用

为考察帕罗特防腐层的耐划伤特性，我们在七标段华荣路定向钻穿越时进行了应用试验。为规避风险，现场选在试拖段的补口处，由帕罗特施工商派员来深，直接手工涂装。

试拖管由新旧两根管组成，两端均焊接有回拖头。4月21日，我们在两根管间焊口及两端焊接同拖头的部位均进行了涂装(新管回拖头处在支墩上，仅涂装了上半周)。重点考察两根管间焊口，见图1。

由于该穿越段地质情况复杂，管孔中碎石太多，穿越公司被迫反复清孔，直到5月4日才进行试回拖。回拖后的管体防腐层划伤面积较大，但并未划透。由于回拖钻机距离管道出土点较近，无法将试拖管段整体拖出管孔，只好将其切断后，逐段斜向拉出地面。在斜拉过程中，试拖段划到周边钢板，使其上防腐层受到严重划伤，这恰恰考察了帕罗特和3PE防腐层在耐划伤方面的差异，见图2。

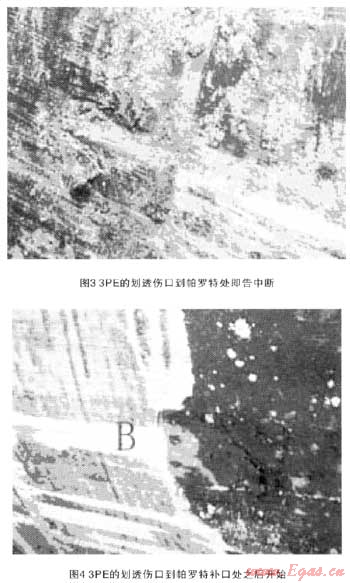

可以看到，管体3PE的划透伤口到帕罗特补口处即告中断，见图3。也可看到，管体3PE的划透伤口从帕罗特补口处之后开始，见图4。
