摘要：针对燃气地下管道阀门型号规格繁多、开关工具使用不方便等问题，对阀门的专用开关扳手进行了革新，研制出多功能地下阀门扳手，适用于多种型号规格的阀门。阐述了多功能地下阀

摘要：针对燃气地下管道阀门型号规格繁多、开关工具使用不方便等问题，对阀门的专用开关扳手进行了革新，研制出多功能地下阀门扳手，适用于多种型号规格的阀门。阐述了多功能地下阀门扳手的结构和使用方法。

关键词：燃气专用工具；多功能地下阀门扳手；抢修抢险工具

Structure and Use Method of Multifunctional Underground Valve Spanner

ZHANG Dasheng

Abstract：In order solve problems of various types and specifications of gas underground pipeline valves and inconvenient use of opening and closing tool，the special spanner for opening and closing valves is renovated.A multifunctional underground valve spanner is developed to suit various types and specifications of valves.The structure and use method of the multifunctional underground valve spanner are expounded.

Key words：special gas tool：multifunctional underground valve spanner；emergency repair and rescue tool

1 概述

天津泰达燃气公司辖区燃气管网设有上千个地下阀门，由于地下阀门的型号和规格有所不同，作业空间有限，需要使用专用开关扳手才能实施开关。目前这种专用开关扳手多达20余种，根据工作需要，这些扳手平时都要放在抢险车内，以便于现场维修抢险时使用。由于扳手长度都在170cm以上，不但携带非常不便，而且占据了车内大量空间，应急使用时很容易出错，从而影响抢险作业。本文提出的多功能地下阀门扳手为一种方便、有效的工具，可以满足工作的需要。

2 多功能阀门扳手的结构和使用方法

① 阀门扳手的结构

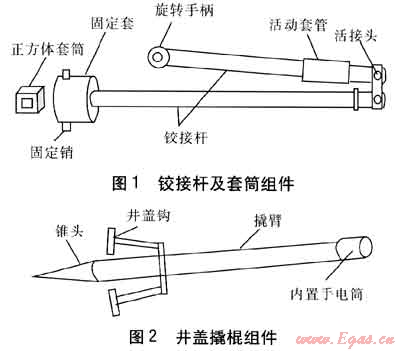

多功能阀门扳手主要由2个组件组成，即铰接杆及套筒组件(见图1)、井盖撬棍组件(见图2)。

铰接杆及套筒组件是在目前开发区最常用的PE球阀套筒扳手的基础上演变而来的，该组件包括铰接杆底端的固定套、收容于固定套内的正方体套筒、固定销。固定套呈圆柱体形，其底面向内凹陷形成一个方形收容空间，用于收容正方体套筒，固定套上设有用于紧固正方体套筒的固定销。正方体套筒的6个面上分别加工有对应于阀门旋杆的矩形孔，可以实现开关6个不同尺寸的阀门。另外还可以将正方体套筒加工成一定锥度的内孔，也可以根据实际需要将正方体套筒的6个面做成其他不同尺寸。正方体套筒装入方形收容空间内后，利用固定销将正方体套筒固定，防止从收容空间内掉出，由此来开关不同的地下燃气管道阀门。

铰接杆由两段组成，铰接杆的一端与固定套连接，另一端与旋转手柄连接。两段铰接杆由活接接头连接，如此使得铰接杆可以折叠，方便携带，可以放置在小型汽车的后备箱内，突破了只有专业抢险车辆才能携带的局限。旋转手柄为一定长度的空心管体，垂直于铰接杆。铰接杆上套有可移动的活动套管，当铰接杆两段呈一条直线时，可移动活动套管使其同时套住铰接杆和活接头，使得铰接杆无法进行折叠，如此，便增加了铰接杆的实际使用长度，使其能够满足不同深度的阀门的使用要求。

井盖撬棍组件包括撬臂、位于撬臂前端的锥头及靠近锥头的井盖钩。锥头用于疏通井盖上的预留孔，方便打开井盖。井盖钩呈T型，3个不同尺寸的T型井盖钩可以应对现有各类型井盖上的预留孔。撬臂的顶端内置一个LED强光手电筒，以方便夜间作业时使用。另外，井盖撬棍还可以与铰接杆及套筒配合使用，增加开关阀门时的扭矩。

② 阀门扳手的使用方法

多功能地下阀门扳手的使用见图3～5。

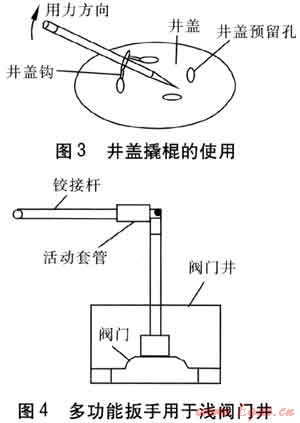

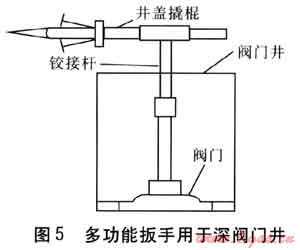

使用时，先用井盖撬棍组件打开井盖(见图3)。如果井盖的预留孔有泥土堵塞，可用撬棍的锥头进行疏通，再选择合适的T型井盖钩钩住井盖，然后用力将井盖向上掀起。根据井内阀门杆的尺寸，选择合适的正方体套筒的套孔，放入固定套内，拧紧固定销，防止正方体套筒从固定套中掉出。而后，将套筒组件放入井中，并使正方体套筒对准阀门，必要时使用井盖撬棍内置的LED强光手电筒帮助照明。当阀门井较浅时，铰链杆无须展开成一条直线，见图4。当阀门井比较深时，见图5，应全部展开铰接杆，以加长铰接杆的长度。需要较大扭矩时，还可将井盖撬棍插入铰接杆顶端的旋转手柄内，增加力臂长度。拧动阀门时，两手同时扳动手柄，均匀用力将阀门打开或关闭。

3 结语

多功能地下阀门扳手结构简单，使用方便，可适用多种不同型号的阀门，是为燃气工程抢险中开关地下阀门设计的通用工具。其采用折叠设计，便于携带，占用车内空间较少，且自带照明手电筒，方便夜间作业，是城镇燃气维修抢险的必备工具。

(本文作者：张大生天津泰达燃气公司天津 300457)
