宝鸡中燃储配站工艺管道系统的改进

摘 要

　　天然气储配厂是城市燃气供应环节的重要场站。安全供气是储配厂的中心任务，在安全供气前提下，提高经济供气的能力是企业永恒的追求。宝鸡中燃天然气储配厂工艺管道系统是20
　　天然气储配厂是城市燃气供应环节的重要场站。安全供气是储配厂的中心任务，在安全供气前提下，提高经济供气的能力是企业永恒的追求。宝鸡中燃天然气储配厂工艺管道系统是2005年7月投入使用的。在这几年的使用过程中，我们发现工艺管道系统存在不合理之处，经过改进，使用效果良好。现做以介绍，供大家参考。
1 概况

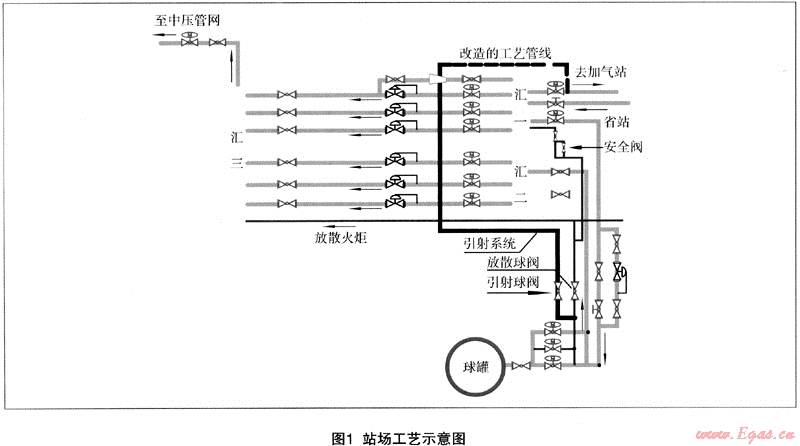

    宝鸡中燃储配厂工艺系统如图1，省站和宝鸡中燃门站在一起，相隔仅3m远。工艺流程如下：省站出站→我站流量计计量→汇一集气罐。一部分经调压后直供市区管网，一部分直供光明村加气站，一部分进球罐。球罐气通过备供支路供市区管网。球罐气可通过放散阀进入放散系统，也可通过引射阀进入引射系统。
    站场设备的主要参数：a、省站供气压力0.3MPa≤P≤1.0MPa；b、球罐上安全阀开启压力0.95MPa；c、汇一集气罐上安全阀开启压力1.05MPa；d、光明加气站压缩机进气压力范围0.6MPa～1.0MPa，压缩机排气量1500m，(在进气压力1.0MPa时)。
2 在生产运行中存在的问题
    (1)汇一集气罐上的安全阀多次开启。
    汇一集气罐上的安全阀开启压力为1.05MPa。省站供气压力≤1.0MPa。在几年的运行中，多次出现汇一集气罐上的安全阀开启现象。几次安全阀开启都是在球罐压力达到上限时，关闭了球罐进气球阀，时间都在早上2:00—7:00之间。
    原因分析：宝鸡中燃2009年用气达到1.1亿m3。由于下游用气不均衡的原因，夏季晚间2:00—7:00市区最少用气量仅为2000Nm3/h左右，而光明加气站排气量一般为1000Nm3/h左右。加气站距门站很近，二者间管道容积不到10m3，当加气站突然停机时，气流速度发生突然变化，加气站进气管道便发生“水击”现象，“水击”现象产生的巨大压力传递到汇一集气罐上。因球罐进气阀关闭，加气站和汇一集气罐之间容积过小，压力增加到超过汇管一上安全阀的开启压力时，安全阀就会开启。由流体力学知“水击”现象引起压力升高严重时可达工作压力的几倍，严重时可使管道强烈震动，阀门损坏，管道炸裂现象，故加气站进气管道发生的“水击”现象对汇一集气罐构成严重安全隐患。
    (2) 省公司对宝鸡中燃实行均衡供气。宝鸡中燃用球罐进行日调峰，大多都是晚上进气，白天出气模式。汇一集气罐上2009.09.05，2009.09.15，2009.09.25三天时间压力曲线如图2，基本上反映出汇一集气罐压力时间曲线。
    从集气罐压力时间曲线看，早上11点到晚上9点，汇一集气罐上的压力一般都较低，因为这段时间是用气高峰。
    表1可见加气站排气量随进气压力的升高而增大。结合表1和图2可见，加气站白天运行时排气量处于低位运行，运行效率低，运行成本相应增加。2009年11月4日起到12月
风广科等·宝鸡中燃储配站工艺管道系统的改进低于0.5MPa，加气站一直不能运行。
表1 加气站进气压力与排气量
进气压力(MPa)
0.5
0.6
0.7
0.8
0.9
0.92
0.95
1.00
排气量(m3/h)
500
600
700
800
960
990
1200
1500
3 对站场工艺系统的改进
把站场引射器下方管线和加气站进气管道连接起来，关闭汇一集气罐上到加气站去的球阀。这样就用球罐存气通过引射管道供光明村加气站运行，球罐晚间进气到高压0.92MPa，白天通过引射管线供加气站。见图1。

   改进分析：
   (1) 因球罐容积很大，单个4000m3，运行时即使产生“水击”现象，因球罐容积很大，会对“水击”现象产生的压力起缓冲稀释作用，压力不会增加过多，既不会对汇一集气罐产生冲击，也不会对球罐产生冲击。
    (2) 球罐晚上储气No.92MPa，白天利用球罐高压储气供光明村加气站，可保证加气站的进气压力不低于0.8MPa，(0.92-0.80=0.12，1.2×4000=4800，4800×4=19200m3，光明加气站每天加气量一般在15000m3左右)，低压气通过备供支路供市区管网，可使光明村加气站始终处于高排气量运行，运行效率高，生产成本低。
   从使用来看，达到了预期目的，既解决了“水击”对汇一集气罐的安全隐患，也解决了光明加气站低排气量运行的问题，且改造成本很低，仅连接十几米管道即可。经过近3个月的运行效果良好。

(本文作者：风广科 王鹏 宝鸡中燃城市燃气发展有限公司 721004)
