摘要：随着长庆气区靖边等气田的不断开发，其天然气气质发生了较大变化，其中H2S含量上升到1000mg/m3，CO2体积分数上升到4.5%～6.0%，原天然气净化工艺采用的单一MDEA溶液已不能满足天然气脱硫脱碳需要。为此，开展了不同体积比MDEA/DEA混合醇胺溶液脱硫脱碳试验。试验结果显示：在相同的试验条件下，溶液中总胺为40%(质量分数)，DEA与MDEA体积比为1:6配比制成的混合溶液其H2S和CO2负荷最高，溶液的脱硫脱碳性能最好。继而在4套生产装置进行了推广应用。结论表明：应用MDEA/DEA混合溶液对低含硫、高合碳的天然气进行净化处理，溶液酸气负荷较高，脱硫、脱碳性能较好，腐蚀性小，天然气净化装置运行平稳，节能效果好，经济适用。
关键词：气田；酸性天然气；高合硫；高含碳；混合醇胺溶液；脱硫脱碳；酸气负荷；节能
1 天然气脱硫脱碳溶液的发展
1.1 最初采用MDEA溶液脱硫

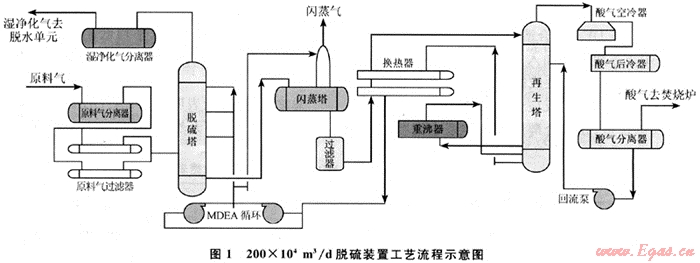

中国石油长庆油田公司所辖靖边气田在开发建设初期天然气中的H2S含量平均为500mg/m3，CO2体积分数平均为3.025%，因此，1997年建设的长庆第一天然气净化厂(以下简称一厂)有5套并联运行的MDEA溶液脱硫装置，单套装置处理能力为200×104m3/d，其工艺流程如图1所示。
投运初期这5套装置运行平稳，实际能耗均在设计参数范围之内，商品气气质符合现行国家标准GB 17820—1999《天然气》规定的Ⅱ类气质指标。但随着气田不断开发，该气田天然气中H2S含量上升到1000mg/m3，CO2体积分数上升到4.5%～6.0%。因此，这些装置按原设计条件运行时，在保证商品气中H2S含量小于20mg/m3的前提下，其CO2体积分数仍介于3.5%～4.0%，超过国家标准规定的商品气中CO2体积分数小于等于3.0%的指标。为此，必须采取措施尽快解决[1]。
此外，继靖边气田之后开发建设的乌审旗气田天然气中的H2S和CO2含量也与靖边气田现状相近，故在2001年建成的长庆第二天然气净化厂(以下简称二厂)有2套并联运行的脱硫脱碳装置，单套装置处理能力为375×104m3/d，其工艺流程与图1基本相同，仍采用MDEA溶液。投产后虽然净化气中H2S和CO2含量符合GB 17820—1999《天然气》规定的Ⅱ类气质指标，但是溶液循环量和能耗较高[2]。
1.2 改用混合醇胺溶液进行脱硫脱碳试验
针对上述问题，提出以下解决方案：
1) 提高一厂脱硫装置MDEA溶液循环量。但如采取此措施，则装置原有设备基本上都不能满足要求，需要进行大规模调整和更换，而且随着MDEA溶液循环量增大，装置的电、汽、水耗量均会增大，故难度较大。
2) 针对靖边和乌审旗气田天然气中CO2含量高的情况，以MDEA溶液为主剂，筛选一种脱硫脱碳性能较好、酸气负荷较高而且经济适用的混合醇胺溶液，从而降低装置改造投资，并使装置在较低能耗下脱硫脱碳，保证商品气气质符合规定指标。
由于后者切实可行，故在2000年开始开展了MDEA与DEA混合溶液脱硫脱碳工艺的研究。
2 MDEA/DEA混合溶液脱硫脱碳试验
2.1 采用MDEA/DEA混合醇胺溶液的目的
在天然气常规脱硫脱碳溶液中，DEA是腐蚀性较MEA弱、酸气负荷较高、溶液循环量、投资和操作费用都较低但却无选择性的脱硫脱碳溶剂。MDEA虽然是选择性脱硫溶剂，但因与CO2生成碳酸盐的反应热较小，故再生时需要的热量较少，适用于做大量脱除CO2的配方溶液主剂[3]。因此，决定选用MDEA与DEA混合溶液。
在MDEA溶液中加入一定量的DEA后，不仅DEA自身与CO2反应生成氨基甲酸盐，其反应速率远高于MDEA与CO2反应生成碳酸盐的反应速率，而且据文献报道，在混合醇胺溶液体系中按“穿梭”机理进行反应，即DEA在相界面吸收CO2生成氨基甲酸盐，进入液相后将CO2传递给MDEA，“再生”了的DEA又至界面，如此在界面和液相本体间穿梭传递CO2。此外，对于含DEA的混合溶液，由于平衡气相具有较低的H2S和CO2分压，因而可保证商品气的净化度和装置的经济运行[4]。MDEA和DEA主要设计参数见表1。
表1 MDEA、DEA主要设计参数[5]表
|
溶剂名称
|
DEA
|
MDEA
|
|
溶液质量浓度(%)
|
25～335
|
40～50
|
|
溶液再生温度(℃)
|
110～121
|
110～127
|
|
富液酸气负荷(mol/mol)
|
0.35～0.65
|
0.2～0.55
|
2.2 MDEA/DEA混合醇胺溶液脱硫脱碳试验[6]
采用不同配比的MDEA/DEA混合醇胺溶液在室内和现场进行了一系列脱硫脱碳试验。
在现场模拟实验的基础上，测定了不同浓度MDEA/DEA混合溶液的酸气负荷[7]。结果表明，混合溶液质量分数在40%～45%时酸气负荷较为稳定。
2002年11月开始在二厂2号脱硫脱碳装置上进行MDEA/DEA混合溶液现场应用试验，并以第一套脱硫脱碳装置采用MDEA溶液作为对比。试验中控制两套装置胺液质量分数为40%左右，其中2号装置的DEA质量分数为4.38%，装置运行压力均为4.90MPa。试验数据见表2。
表2 MDEA/DEA混合溶液与MDEA溶液现场试验数据表
|
溶液
|
处理气量(104m3/d)
|
溶液循环量(m3/h)
|
原料气
|
净化气
|
溶液酸气负荷(mol/mol)
|
CO2脱除率(%)
|
||
|
H2S含量(mg/m3)
|
CO2体积分数(%)
|
H2S含量(mg/m3)
|
CO2体积分数(%)
|
|||||
|
MDEA
|
186.9489
|
70.32
|
754.4
|
5.83
|
1.38
|
2.53
|
0.18
|
56.62
|
|
MDEA/DEA
|
187.3395
|
69.57
|
1304.0
|
5.59
|
2.15
|
1.73
|
0.22
|
68.99
|
|
MDEA
|
389.84
|
125.35
|
895.0
|
5.52
|
1.36
|
2.72
|
0.25
|
50.66
|
|
MDEA/DEA
|
393.37
|
80.03
|
767.3
|
5.51
|
8.53
|
2.68
|
0.29
|
51.36
|
由表2可以看出：MDEA/DEA混合溶液比MDEA溶液有更强的脱碳能力，前者CO2脱除率平均高出12.37%，酸气负荷高出22.2%；原料气质基本相同，处理气量为400×104m3/d时，在保证净化气质合格的前提下，采用MDEA/DEA混合溶液比采用MDEA溶液的循环量平均低45.32m3/h，或MDEA/DEA混合溶液的循环量是MDEA溶液的63.85%。
总之，现场试验表明：MDEA/DEA混合溶液可以满足靖边气田等天然气中CO2、H2S含量上升所引起的净化气质量问题，故适于用作靖边气田等低含硫、高含碳天然气的脱硫脱碳溶液。
3 MDEA/DEA混合溶液在现场的应用
自前二厂有两套375×104m3/d的脱硫脱碳装置、一厂有一套400×104m3/d(设计即采用混合溶液)和一套200×104m3/d的脱硫脱碳装置在使用MDEA/DEA混合溶液，最大处理能力为45×108m3/a。现将MDEA/DEA混合溶液近年来的应用情况介绍如下。
3.1 二厂脱硫脱碳装置
二厂2号脱硫脱碳装置于2002年11月开始使用MDEA/DEA混合溶液，1号脱硫脱碳装置于2004年开始使用MDEA/DEA混合溶液。
3.1.1满负荷性能考核
2003年9月19～21日对2号脱硫脱碳装置进行了满负荷性能考核，考核期间设备运行正常，自控系统稳定可靠，原料气中H2S含量平均为977mg/m3，CO2体积分数为5.60%，DEA质量分数约为4.10%，胺液质量分数约为40%时，净化气中H2S含量平均为0.40mg/m3，CO2体积分数为2.95%，均符合外输商品气要求。
3.1.2正常运行情况
2号脱硫脱碳装置通过满负荷性能测试后，自2004年以来运行情况基本稳定。对该装置某一年运行数据进行了整理分析，结果见表3。
表3 二厂第二套脱硫脱碳装置某年运行情况表
|
运行情况
|
运行时间(h)
|
处理气量(104m3/d)
|
MDEA循环量(m3/h)
|
原料气
|
汽提量(m3/d)
|
净化气
|
H2S脱除率(%)
|
CO2脱除率(%)
|
||
|
H2S含量(mg/m3)
|
CO2体积分数(%)
|
H2S含量(mg/m3)
|
CO2体积分数(%)
|
|||||||
|
设计值
|
8000/a
|
375
|
150
|
920
|
5.321
|
528
|
≤20
|
≤3.0
|
97.8
|
43.6
|
|
实际运行
|
7687/a
|
291
|
78
|
762
|
5.340
|
546
|
5
|
2.9
|
99.0
|
50.0
|
注：DEA质量分数为3.25%左右，胺液质量分数为40%左右。
由表3可知，该装置年运行时间接近8000h，采用MDEA/DEA混合溶液后脱碳能力大大提高，当原料气处理量小于350×104m3/d，原料气中的H2S含量平均为762mg/m3，CO2体积分数平均为5.34%，溶液循环量为78m3/h(原设计值是150m3/h)时净化气中H2S、CO2含量均符合质量要求，H2S、CO2平均脱除率高于设计值，从而大大节约了装置用电量和再生蒸气量。
3.2 一厂200×104m3/d脱硫脱碳装置
最初建设的5套脱硫装置由于原料气气质的变化，净化气中CO2含量已不能符合质量要求。为此，在2005年对3号脱硫装置在保证装置平稳运行的前提下，进行了两台溶液循环泵并联时最大脱碳能力的试验。
实验结果表明：
1) 该脱硫装置在使用MDEA溶液时最大处理能力为80×104m3/d；使用MDEA/DEA混合溶液后，单台溶液循环泵运行时最大处理能力为120×104m3/d，两台溶液循环泵运行时，最大处理能力为150×104m3/d。当处理气量高于150×104m3/d时，净化气中CO2体积分数则大于3%。但是，当此净化气与该厂已建的400×104m3/d脱硫脱碳装置净化气混合后，即可符合现行国家标准GB 17820—1999《天然气》规定的Ⅱ类气质指标。
2) 在气液比无明显变化时，CO2脱除率随混合溶液中DEA浓度的增加而升高，随DEA浓度的降低而减少。
3) 两台溶液循环泵并联运行时，脱硫塔、重沸器等设备均在设计参数范围内平稳运行，但是贫富液换热器、再生塔、酸气分离器、胺液循环泵及其出口管线等设备已经超负荷运行，不能满足生产要求。因此，在装置未进行相应改造的情况下，不建议双泵并联运行。
该脱硫装置在使用MDEA/DEA混合溶液时，应控制溶液循环量不高于18m3/h，胺液质量分数在45%(DEA质量分数为4%)，气液比为2500左右。近4年来该装置运行平稳，净化气中CO2体积分数平均为3.55%(2004年平均为3.89%)。
此外，还对一厂400×104m3/d脱硫脱碳装置的满负荷性能进行了考核，并对其正常运行数据进行了整理分析。
3.3 使用MDEA/DEA混合溶液的技术经济分析
对二厂脱硫脱碳装置使用MDEA/DEA混合溶液前后的运行情况进行分析，其对比结果见表4。
表4 MDEA/DEA混合溶液与MDEA溶液脱硫脱碳技术经济对比表
|
溶液
|
处理气量(104m3/d)
|
循环量(m3/h)
|
原料气
|
净化气
|
循环泵耗电量(kW/d)
|
再生用蒸气量(t/d)
|
||
|
H2S含量(mg/m3)
|
CO2体积分数(%)
|
H2S含量(mg/m3)
|
CO2体积分数(%)
|
|||||
|
MDEA+DEA与DEA
|
391.01
|
82.74
|
756.05
|
5.53
|
8.05
|
2.76
|
6509.43
|
343.02
|
|
MDEA
|
391.89
|
128.23
|
793.85
|
5.59
|
2.34
|
2.76
|
9901.86
|
403.15
|
由表4可知：
1) 装置满负荷运行时，在原料气气质基本相同并保证净化气气质合格的前提下，MDEA/DEA混合溶液所需的溶液循环量比MDEA溶液低45.49m3/h。
2)当处理气量为400×104m3/d使用MDEA与DEA混合溶液时，每天可节电约3400kW，节约蒸气约60t。
3.4 腐蚀情况
3.4.1室内实验
由于DEA是伯胺，在运行过程中较MDEA腐蚀性强，故在混合溶液进行现场试验之前，需先在室内测定溶液的腐蚀速率。
实验室内进行了MDEA溶液和MDEA与DEA混合溶液的腐蚀对比实验。不同浓度的溶液内挂片2～3个，恒温60℃，挂片时间为240h。测定结果为：MDEA/DEA混合溶液的腐蚀速率为0.0018mm/a，MDEA溶液的腐蚀速率为0.0013mm/a，MDEA与DEA混合溶液的腐蚀速率较MDEA溶液的腐蚀速率偏大一些，但小于国家标准规定的0.05mm/a指标[8]。
3.4.2现场运行情况
现场使用MDEA溶液时脱硫塔的平均腐蚀速率为0.357mm/a，再生塔的平均腐蚀速率为0.166mm/a；使用DEA/MDEA混合溶液时脱硫塔的平均腐蚀速率为0.267mm/a，再生塔的平均腐蚀速率为0.203mm/a。参照金属耐腐蚀标准[5]，使用两种溶液的设备腐蚀速率均为二级，在正常范围内，设备服役状态良好。
4 结论及建议
1) MDEA/DEA混合溶液适应于靖边气田等低含硫、高含碳天然气脱硫脱碳，净化气气质符合现行国家标准GB 17820—1999《天然气》规定的Ⅱ类气质指标。
2) 当处理气量为400×104m3/d使用MDEA/DEA混合溶液时，每天可节电约3400kW，节约蒸气60t，其单位净化能耗指标为MDEA溶液的83.31%，净化1×104m3天然气可节约生产成本29.1万元左右，故具有良好的经济效益。
3) 由于MDEA/DEA混合溶液脱碳为放热反应，因此增加了下游的脱水装置的脱水负荷，故建议脱水装置贫液冷却器采用套管式换热器以保证冷却效果。
4) MDEA/DEA混合溶液腐蚀性能小，有利用装置安全平稳运行。
