摘要：介绍了立式家用燃气灶的结构、特点。
关键词：燃气灶；安装方式；立式
一、引言
目前，现有技术家用燃气灶根据其安装方式大致可分为两种类型，一种为台式燃气灶，它是直接平放在橱柜台面上；另一种是嵌入式燃气灶，它在安装时需要在橱柜台面上开一个能够容纳灶具底盘的孔。以上两种燃气灶在实际应用中均存在以下二个不足之处：1、无论是台式燃气灶还是嵌入式燃气灶，由于它们均是横放在橱柜台面上或桌面上，因此它们在橱柜台面上或桌面上占用的空间比较大；2、用户在烹饪时，经常会使一些汤汁汤水或食物等直接掉在燃气灶灶面上或灶具内部，从而不但造成清洗困难，而且严重时还会因为汤汁汤水而损坏燃气灶灶具内部的电路，影响燃气灶的使用寿命。
由于嵌入式燃气灶受安装方式所限，因此它还另外存在以下三个缺陷：1、由于嵌入式燃气灶在安装时需要在橱柜台面上加工一个与其大小相应的灶具孔，因此它不但给用户增加了额外即加工成本，而且当用户需要更换燃气灶时必须找到与灶具孔大小相应的燃气灶，否则无法正常安装；2、由于嵌入式燃气灶的灶具主体是通过灶具孔嵌入在橱柜柜体内的，因此不但造成燃气灶在使用燃烧时所需的一次及二次空气补充困难，而且还会因为橱柜门的开关而影响燃气灶燃烧的稳定性；3、由于嵌入式燃气灶灶具主体位于橱柜内，因此，当灶具发生微量泄漏时，泄漏的燃气容易聚积在橱柜内部，这些聚积的燃气遇明火时容易发生爆炸，从而给用户带来生命危险。
二、设计思路
本研究项目要解决的技术问题是，提供一种占用空间小，清洗简单、方便，使用寿命长，能够充分保证燃烧时所需的空气，无需在橱柜台面上加工灶具孔，且在灶具发生微量泄漏时不会使泄漏的燃气聚积在橱柜内部，使用安全的家用燃气灶。
本研究项目的技术解决方案是，提供一种具有以下结构的家用燃气灶：它包括供气机构、点火机构、与供气机构和点火机构连接的燃烧机构以及可竖立摆放在橱柜台面上或安装在紧挨橱柜台面或桌面的墙壁上的灶具主壳体；燃烧机构包括喷嘴、引射管、炉头和锅架；燃烧机构后端与灶具主壳体可转动连接；灶具主壳体的前壳面上设有供燃烧机构在转动过程中通过的孔；炉头底部连接有一个炉头支撑架。
采用以上结构后，与现有技术相比，本研究项目具有以下优点：
1、本研究项目立式家用燃气灶的灶具主壳体不但可以竖立摆放在油烟机下方的橱柜台面上，而且也可安装在紧挨橱柜台面或桌面的墙壁上，这种摆放安装方式使燃气灶在橱柜台面上占用的位置仅为原燃气灶长度乘以厚度后的面积，而原台式燃气灶或嵌入式燃气灶在橱柜台面上占用的位置是长度乘以宽度后的面积，由于燃气灶的厚度尺寸远小于其宽度尺寸，因此本研究项目立式家用燃气灶有效利用了厨房空间，使本研究项目占用橱柜台面的面积为原台式或嵌入式灶具的1/4左右；
2、本研究项目立式家用燃气灶在不使用时其燃烧机构一般是放置在灶具主壳体内的，需要使用时可以旋转燃烧机构，并在炉头支撑架的作用下使燃烧机构平放在橱柜台面上，此时燃烧机构的炉头和锅架是远离灶具主体，从而使灶具主体避免了与汤汁汤水或食物等的接触，避免了油或水等物对灶具零部件(如旋塞阀、点火器)的影响，提高了燃气灶使用的寿命：另外，由于烹饪时所溢出的汤汁汤水或食物与灶具主体无接触，它是直接掉在橱柜台面上，因此用户清洗时只需将燃烧机构旋转指灶具内就可简单、方便的将橱柜台面或桌面清洗干净；
3、本研究项目立式家用燃气灶是直接竖立摆放在橱柜台面上的，它不需要在橱柜台面上加工一个与其大小相应的灶具孔，从而使用户不但省去了加工灶具孔的费用，而且在需要更换燃气灶时无需考虑灶具孔问题即可随意购买任何一款本研究项目的燃气灶；
4、与嵌入式燃气灶需要将灶具主体通过灶具孔嵌入在橱柜柜体内不同，本研究项目燃气灶是直接摆放在橱柜台面上或安装在紧挨橱柜台面或桌面的墙壁上，因此它在燃烧时所需的一次及二次空气可由橱柜台面上自由补充，实现充分燃烧，从而完全解决了上进风型或下进风型嵌入式燃气灶存在的二次空气补充不足的问题；另外，橱柜门的开关不会影响燃气灶的燃烧，从而提高了本研究项目燃烧时的稳定性；
5、由于本研究项目立式家用燃气灶的燃烧机构与灶具主体均位于橱柜之外，因此，即使灶具发生微量泄漏时，泄漏的燃气也不会聚积在橱柜内部，从而提高了本研究项目使用的安全性。
本研究项目立式家用燃气灶，所述燃烧机构后端与灶具主壳体可转动连接可采用以下具体结构，即所述灶具主壳体的后壳面上连接有转轴固定架，所述转轴固定架上设有一根与其相对转动的转轴；所述燃烧机构后端与转轴连接；所述燃烧机构与灶具主壳体之间设有一个控制转轴转动的转轴自动转动装置。所述转轴自动转动装置包括电动机、上限位开关、下限位开关、上升开关、下降开关以及控制电路板；所述电动机设置在灶具主壳体内，且其主轴与转轴的一端连接；所述上限位开关连接在转轴固定架上；所述下限位开关连接在燃烧机构的前段；所述电动机、上限位开关、下限位开关、电源输入控制开关、上升开关及下降开
关均与控制电路板电连接。上述改进实现本研究项目的自动化控制，即用户打开电源输入控制开关使本研究项目通电后，用户只要按动下降开关，转轴就会从上而下旋转，当下限位开关碰到台面或桌面时，转轴停止旋转，此时的燃烧机构已经在转轴的带动下平放在橱柜台面上或桌面上了；当用户按动上升开关时，燃烧机构就会在转轴的带动下由下往上旋转，当燃烧机构回缩到灶具主壳体内时其后端会碰到上限位开关，此时转轴就停止旋转，而燃烧机构也回复到未使用时的状态。自动化控制大大提高了本研究项目立式家用燃气灶使用的方便性。
三、设计示例
附图说明：

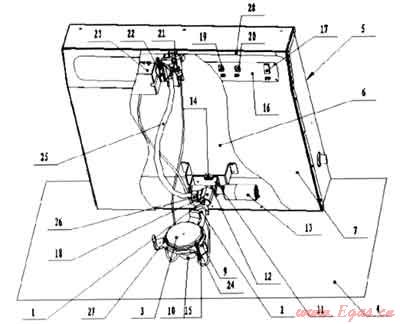

图1是本研究项目立式家用燃气灶使用时的局部剖视结构示意图。

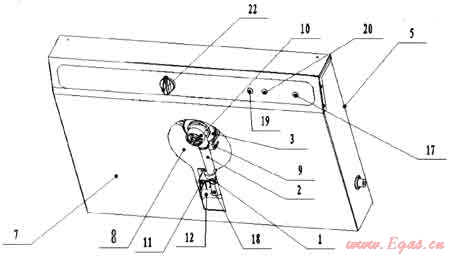

图2是本研究项目立式家用燃气灶未使用时的结构示意图。

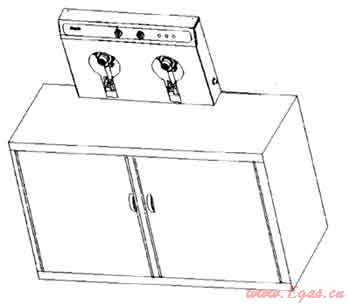

图3是本研究项目立式家用燃气灶安装两套燃烧机构时的结构示意图。

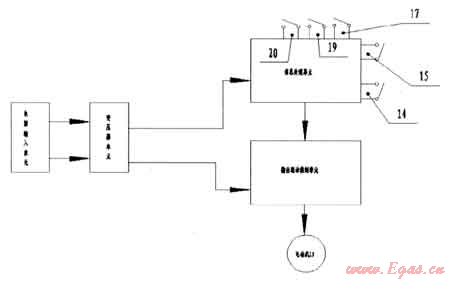

图4是本研究项目立式家用燃气灶工作电路原理方框图。
图中所示：1、喷嘴，2、引射管，3、炉头，4、橱柜台面或桌面，5、灶具主壳体，6、后壳面，7、前壳面，8、孔，9、锅架，10、炉头支撑架，11、转轴固定架，12、转轴，13、电动机，14、上限位开关，15、下限位开关，16、控制电路板，17、电源输入控制开关，18、连接件，19、上升开关，20、下降开关，21、旋塞阀，22、旋钮，23、脉；中点火器，24、点火针，25、分气管，26、分气管接头，27、热电偶式熄火保护装置，28、进气管。
具体实施例：
下面结合附图和具体实施例对本研究项目作进一步说明：
如图1所示，在本具体实施例中，本研究项目立式家用燃气灶包括供气机构、点火机构、燃烧机构以及可竖立摆放在橱柜台面或桌面4上或安装在紧挨橱柜台面或桌面4的墙壁上的灶具主壳体5，此时灶具主壳体5的高度和宽度都明显大于其厚度；所述供气机构包括进气管20、旋塞阀21和旋钮22，所述进气管28与旋塞阀21相通，所述旋钮22安装在旋塞阀21上，所述旋塞阀21通过分气管25及分气管接头26与连接件19连接相通；所述点火机构包括脉；中点火器23和点火针24，所述脉冲点火器23与旋塞阀21连接相通并通过导线与点火针24连接，所述点火针24设置在炉头3上；所述燃烧机构包括喷嘴1、引射管2、炉头3和锅架9；所述喷嘴1的一端与连接件18连接相通，其另一端与引射管2的一端连接相通；所述引射管2的另一端与炉头3连接并与炉头3的火孔相通；所述炉头3连接有锅架9：所述灶具主壳体5的后壳面6上连接有转轴固定架11，所述转轴固定架11上设有一根与其相对转动的转轴12；所述燃烧机构后端的连接件19与灶具主壳体5后壳面6的转轴12连接；所述灶具主壳体5的前壳面7上设有供燃烧机构在转动过程中通过的孔8，如图2所示；所述炉头3底部连接有一个炉头支撑架10。在本具体实施例中，本研究项目还在炉头3边安装有热电偶式熄火保护装置27。
在本具体实施例中，如图1和图2所示，所述转轴12的一端与设置在灶具主壳体5内的电动机13的转轴连接；所述转轴固定架11上设有上限位开关14；所述燃烧机构前端设有下限位开关15；所述电动机13、上限位开关14及下限位开关15均与控制电路板16电连接；所述控制电路板1 6 1-还电连接有电源输入控制开关17、上升开关19及下降开关20。所述的电动机13、上限位开关14、下限位开关15、上升开关19、下降开关20以及控制电路板16组成一个可控制转轴12转动的转轴自动转动装置。
如图4所示，本具体实施方式中，所述控制电路板16包括电源输入单元、变压器单元、、信息处理单元以及输出驱动控制单元；所述电源输入单元与变压器单元电连接；所述变压器单元与信息处理单元和输出驱动控制单元电连接：所述信息处理单元与输出驱动控制单元电连接；所述输出驱动控制单元与电动机13电连接；所述信息处理单元与电源输入控制开关17、上升开关19、下降开关20、上限位开关14及下限位开关15。由于本研究项目实现自动化控制的工作电路原理采用的是现有常规技术，故其具体的电路连接关系不在此赘述。
如图2所示，本研究项目在不使用时其燃烧机构是放置在灶具主壳体5内的；当用户打开电源输入控制开关17使本研究项目通电后，用户只要按动下降开关20，转轴12就会从上而下旋转，当下限位开关15碰到台面或桌面4时，转轴12停止旋转，此时的燃烧机构已经在转轴12的带动下平放在橱柜台面或桌面4上了，如图1所示；当用户按动上升开关19时，燃烧机构就会在转轴12的带动下由下往上旋转，当燃烧机构回缩到灶具主壳体5内时其后端会碰到上限位开关14，此时转轴12就停止旋转，而此时的燃烧机构也回复到未使用时的状态。
本研究项目立式家用燃气灶并不局限于上述具体实施例中的结构，它也可以不安装转轴自动转动装置，即不安装电动机13、电源输入控制开关17、上升开关19、下降开关20、上限位开关14、下限位开关15及控制电路板16，换句话说，用户在使用时只需用手或通过简单工具旋转燃烧机构和转轴即可：另外，如图3所示，本研究项目也可以在灶具主壳体5上安装二套甚至三套与后壳面6转动连接的燃烧机构；还有，本研究项目也不局限于上述具体实施例中提到的采用电子脉；中器的点火机构和热电偶式熄火保护装置，它还可以采用其他类型的点火机构和熄火保护装置，如压电陶瓷点火方式及离子感焰式或光电式熄火保护装置。
参考文献：
(1) 郑检生.冯向阳家用燃气灶.中国专利：ZL200810060476.9
(2) 郑检生.一种家用燃气灶.中国专利：ZL200810060469.9
(3) GB16410-1996.家用燃气灶具
(本文作者：郑检生 宁波欧琳厨房电器有限公司)
