液氮预冷操作手册

一、操作内容

    LNG加气站管道施工、设备安装完成后，虽然储罐及管道为不锈钢材料，具有优异的低温性能，但是由于LNG超低温的特殊要求，设备及管道在温度变化速率较大时，还存在热应力过大而使材料或连接部位产生损坏的问题；这就要求低温设备和管道在LNG进入前，先进行预冷操作，确保投运安全。经过预冷检验并调试合格后方可接收LNG；预冷过程以液氮作为预冷介质。

二、液氮预冷前应具备的条件

1、技术准备

1）储罐预冷前的准备工作

 开状态；

 管道与安全阀之间的截止阀是否完全打开；

 储罐真空度检测合格并记录备案（储罐真空度不大于3Pa）。

 在确定以上流程以后，再按照预冷的程序严格进行。

2）潜液泵试运行前的准备工作

上各传感器电气连接全部完成并通电正常无误。

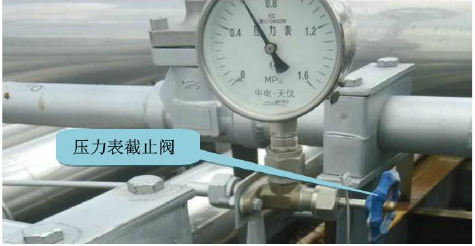

管路附件（进/出口压力表........

 三、预冷过程

3.1预冷流程一般首先利用低温氮气对设备及管道进行初级预冷，然后用液氮对设备及管道进行深度预冷。

3.1.1储罐气相预冷

将槽车液相管、增压液相管、气相管分别与卸车台连接，缓慢打开槽车气相阀门将低温氮气引入储罐，观察储罐压力，当压力达到0.4MPa时，关闭槽车气相阀门，保冷15min。通过监控软件查看（或红外线温度检测仪）气相管道温度，然后通过EAG排放氮气，重复以上工作，直至检测点温度低于－40℃。

3.1.2检查该步骤完成后，将本步骤已打开的所有阀门关闭，然后方可进行下一步骤。

 3.1.3储罐、潜液泵、加气机液相预冷

......
