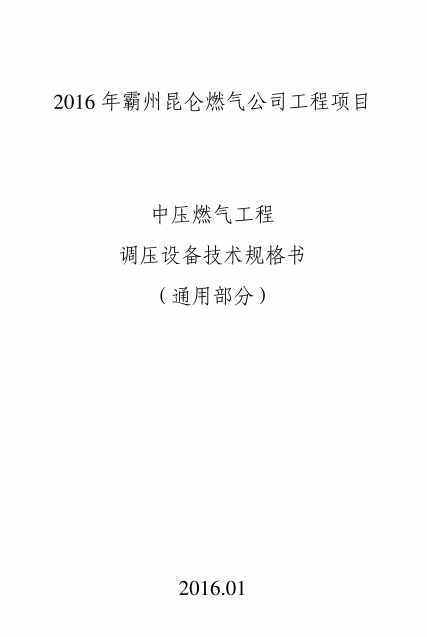

昆仑燃气中压燃气工程调压设备技术规格书

昆仑燃气中压燃气工程调压设备技术规格书
1.*基本要求
1．调压站的设计符合《诚镇燃气设计规范》GB50028-2006的要求;2．调压器产品符合《城镇燃气调压器》GB27790-2011_及相应标准要求;
3．调压器采用进口设备，涡轮流量计、过滤器、阀门采用国内知名品牌要求;
4．撬装设备主副路能够自动切换，保证下游不间断供气;
5．所有设备均应附生产制造厂家及质量和安全体系认证证书复印件,产品说明书及其他相关资料等;
6．所有设备外表面都应在检测后进行防腐处理。防腐前，金属表面应按有关标准进行彻底清洁、除污、除油、除锈。供货方应提供所使用的防腐材料的类别;
7．撬装设备应结构紧凑(平铺式)、布局合理、便于维护、操作方便.撬装设备箱体外观应符合中石油昆仑燃气有限公司统一外观形象要求（由投资方提供），箱体内配防滑板,防爆灯及照明设备，设置防爆顶棚.
8．撬装设备仪表布线必须布局合理、美观大方，符合燃气行业防爆区防爆标准，并统一接线至撬装设备防爆接线箱内，必须按照《自动化仪表施工及验收规范》进行施工。
9.调压撬装设备进出口管道，供货时应配两片配对法兰、紧固件、金属缠绕垫(或四氟垫)片。
10.钢管及法兰除锈等级应达到GB/T8923《涂覆涂料前钢材表面处理表面清洁度的目视评定》中规定的Sa2.5级。
11.调压柜内二次仪表具有现场显示数据并具有远程信号上传功能.

1.基本要求
2.工艺流程
3.总体技术要求
3.1.*结构形式
3.2. *工作条件
3.3.放散功能要求
3.4.自控仪表要求....
3.5．防腐要求
4.主要设备性能指标要求
4.1.手动球阀的技术要求
4.2.工作介质.
4.3.过滤器的技术要求
4.4.调压器技术要求.
4.5 安全放散阀
4.6.·涡轮流量计
4.7．仪表.
