摘要：近10年来，在高天然气价格、水平井钻井技术和压裂技术进步的推动下，页岩气成为美国最重要的天然气开发目标，形成了适合于不同勘探开发阶段的页岩气资源潜力评价方法，对页岩气资源的认识不断得到深化。在详细研究美国页岩气资源评价方法基础上，探索了我国现阶段页岩气资源评价方法，并针对四川盆地西南部地区及威远气田区下古生界下寒武统筇竹寺组的页岩气资源做了初步预测。结果认为四川盆地页岩气资源丰富，不少于盆地常规天然气资源量，是未来值得重视的重要天然气勘探开发新领域。
关键词：页岩气；资源；评价方法；四川盆地；应用
0 引言
与常规油气勘探开发一样，页岩气勘探开发的目标选择虽然细节极其复杂，但关键还是确定其是否具有工业价值。美国在页岩气资源勘探开发实践中，将具有合适页岩类型、有机质含量、成熟度、孔隙度、渗透率、含气饱和度以及天然裂缝发育等综合条件的页岩作为勘探开发的有利目标[1]，不断深化页岩气资源潜力认识，形成了适合不同勘探开发阶段的页岩气资源潜力评价方法。笔者在美国主要页岩气资源评价方法深入、系统调查与分析的基础上，通过四川盆地西南部及威远气田区古生界下寒武统筇竹寺组页岩气资源的初步估算，探索适合中国现阶段的页岩气资源潜力评价方法。
1 页岩气资源特点
1.1 全球页岩气资源
自1821年发现页岩气以来已有近200a的历史，但近10a来的产量增长速度惊人，预测未来的潜在产量会更高。页岩气资源被认为是含油气盆地中最后一类走上开发舞台的油气资源[1]，在含油气盆地中蕴藏量最丰富。据Roger(1997)早期的不完全估算，全球页岩气资源量高达456×1012m3，超过全球常规天然气资源量(436.1×1012m3)。近年来，在钻、完井(尤其是水平井钻井、连续油管射孔和水力压裂等)技术进步、天然气价格高涨及开发速度快速增长的推动下，发现页岩气的领域越来越广，对页岩气资源的认识迅速提高，估计全球最终页岩气资源量将超过1000×1012m3。
1.2 页岩气资源特点
有关页岩气资源的独有特征，可归纳概括如下。
1.2.1 资源潜力巨大
现仅以沃斯堡盆地加以说明。沃斯堡盆地是北美地台重要含油气盆地，20世纪初发现盆地第一个油田，1917年开始油气生产，至1995年共生产原油大于3.87×108t、天然气约2200×108m3；1982年在盆地Barnett页岩发现Newark East页岩气藏，目前该气藏已成为美国第二大气田[2]。目前，在盆地证实的页岩气资源量约2.6×1012m3[3]，2007年页岩气产量315×1012m3，累计页岩气产量1200×108m3。
1.2.2 含气面积广
页岩气藏为连续型气藏，缺少明显的圈闭，也没有明显的气水界线，分布范围与处于生气窗以内的烃源岩范围基本一致，为大面积区域含气。
1.2.3 储层致密
页岩气产自被固结至超低孔隙度和渗透率的黏土和粉砂级颗粒组成的页岩中，页岩储层孔隙度一般为4%～6%，渗透率小于0.001×10-3μm2。与常规天然气藏相比，页岩气藏的经济产量在很大程度上要依赖于天然裂缝。页岩中天然裂缝的发育可以大大改善其经济性，在天然裂缝发育区页岩储层孔隙度可达10%、渗透率可达1×10-3μm2。
1.2.4 低产(一般无自然产能)
据美国早期页岩气井统计[3]，40%的井初期裸眼测试无气流，55%的井初始无阻流量没工业价值，所有井都需要实施储层压裂改造。早期开发的5个页岩含气盆地，直井改造后单井产量894～28300m3/d，平均8063m3/d。近年来，水平井、水力压裂及分段压裂技术的成功应用，单井产量大幅提高，水平井平均单井产量约20000m3/d，最大水平井单井产量47.6×104m3/d。
1.2.5 页岩气井生产周期长
页岩气井年递减率小，一般2%～3%，最大5%，生产周期一般30～50a。USGS(2008)甚至认为Barnett页岩气藏的开采寿命可达80～100a[3]。
1.2.6 采收率变化较大
美国页岩气藏开发证实，页岩气藏采收率变化范围在5%～60%。埋藏较浅、地层压力低、有机碳与吸附气含量低的页岩气藏采收率约60%；埋藏较深、地层压力高、吸附气含量高的页岩气藏采收率为25%～50%。
1.2.7 勘探开发投资大
美国主要页岩气藏勘探开发成本统计表明，页岩气井单井成本300～800万美元，是2000～2003年美国陆上油井单井成本45万美元的7倍、气井单井成本65万美元的5倍，其中Haynesville页岩气藏单井成本与美国2000～2003年海上油气井的单井成本969万美元相当。
2 页岩气资源潜力评价方法

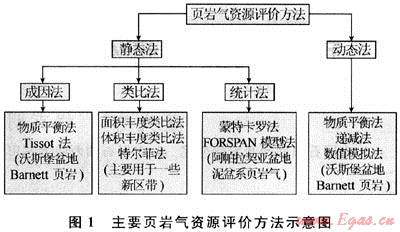

页岩气藏储层连续分布，具有较强的非均质性，包括多种气体富集机制、控制产能的多样性。因此，页岩气资源评价中既要考虑地质因素的不确定性，也要考虑技术、经济上的不确定性。不同勘探开发阶段适用的方法不同，关键参数不同，参数获取方式不同，资源估算结果也有较大差异。美国形成了多种页岩气资源评价方法，如图1所示。鉴于页岩气藏为连续型气藏，区域分布，USGS在页岩气藏资源评价中引入了全含油气系统评价单元概念。笔者在该概念阐述的基础上，论述了主要页岩气藏资源评价方法。
2.1 全油气系统评价单元概念
在页岩气资源评价中，基于资源评价目的，USGS把现有天然气藏划归为两个主要端元型气藏和一个过渡型气藏[4～5]。两个主要端元型气藏是常规气藏和连续型气藏，同时兼具两个端元型气藏特征的为过渡型气藏。连续型气藏(Schmoker，1996；Pollastro，2002)包括煤层气、页岩气、盆地中心气和致密砂岩气等，其特征具有较大的三维空间延展、无明显油气水界线、不依赖水的浮力连续聚集成藏、源岩与储层联系紧密、在整个源岩范围内均有气藏存在。连续型气藏通过转换带可以渐变为常规气藏。基于连续型气藏概念，USGS(Klett、Magoon和Schmoker等，2000)在资源评价中，提出了全含油气系统评价单元概念(TPS-AU)，以取代其1995年以来的成藏组合概念。全含油气系统评价单元概念关注于整个烃类流体系统，包括了Magoon和Dow(1994)定义的所有与已知烃类成藏：油苗、输导体系等油气系统的元素，引入了与成熟源岩相连的所有未发现的油气聚集和相应的地理区域。评价单元建立在相似地质单元和烃类聚集类型基础上，也可以代表需要评价的一套或多套成藏组合。评价单元与成藏组合有明显不同，成藏组合可能包括多套源岩和(或)油气系统，并不局限在单个油气系统内，此外一个成藏组合内的烃类来源于多个油气系统的情况也很常见。因此，全含油气系统评价单元概念对一个全油气系统内与未发现油气的源岩、油气生成、运移和圈闭相关的主要因素和过程有更为清晰的定义。在页岩气资源评价中，对全含油气系统中的以下地质要素进行确定和成图：①烃源岩，尤其是富有机质页岩烃源岩；②富有机质页岩的地理分布；③来源于要评价的页岩中的烃类流体数量和地理展布范围；④处在生油窗和生气窗内的富有机质页岩分布；⑤可生气或有生气潜力页岩分布范围；⑥生气能力最佳页岩分布范围。
2.2 主要页岩气资源评价方法
2.2.1 福斯潘(FORSPAN)法[4]

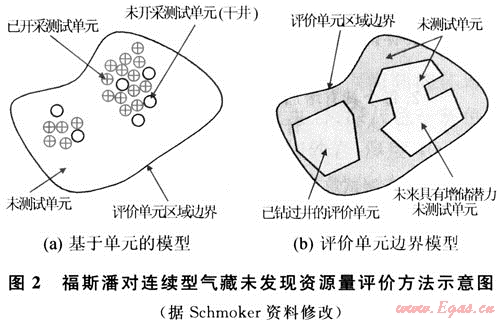

福斯潘模型(FORSPAN)法是USGS在1999年为连续型油气藏资源评价而提出的一种评价方法。该方法以连续型油气藏的每一个含油气单位为对象进行资源评价，即假设每个单元都有油气生产能力，但各单元间汗油气性(包括经济性)可以相差很大，以概率形式对每个单元的资源潜力作出预测。以往也用体积法对连续型油气藏资源潜力作过评价。在体积法中，原始资源量估算常用的参数主要是一些基本地质参数(如面积、厚度、孔隙度等)，这些参数有很大的不确定性，且各单元间关系密切、缺乏独立性。因此，参数选取及标准确定较困难。福斯潘(FORSPAN)法建立在已有开发数据基础上(图2)，估算结果为未开发原始资源量。因此，该方法适合于已开发单元的剩余资源潜力预测。已有的钻井资料主要用于储层参数(如厚度、含水饱和度、孔隙度、渗透率)的综合模拟、权重系数的确定、最终储量和采收率的估算。如果缺乏足够的钻井和生产数据，评价可依赖各参数的类比取值。

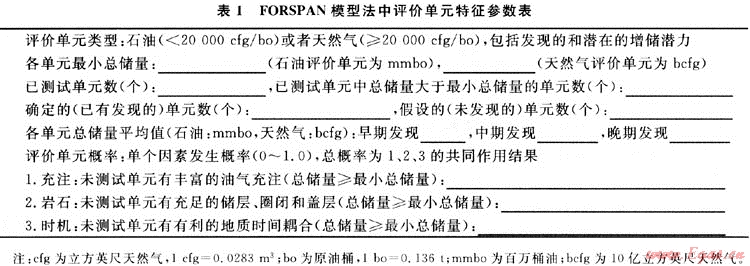

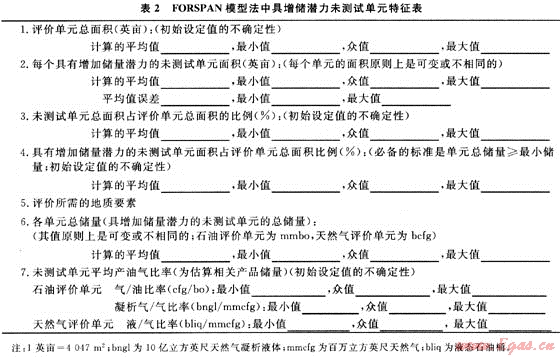

福斯潘法涉及参数众多，基本参数有评价目标特征、评价单元特征、地质地球化学特征和勘探开发历史数据等(见表1、2)[3]。USGS在2003年、2008年用该方法对沃斯堡盆地Barnett页岩气资源做了估算，2003年评价结果为7400×108m3，2008年评价结果为2.66×108m3。两次评价相差3.6倍，原因在于沃斯堡盆地页岩气藏含气范围扩大至原来的3倍，整个盆地成为有利页岩气产区，其次是页岩气井生产周期变长，由初期评价时的30a增长到50a，其核心产区的生产周期甚至估算结果不是一成不变，是动态评价过程，同时也说明了页岩气资源的复杂性。
2.2.2 单井(动态)储量估算法
单井(动态)储量估算法由美国Advanced Resources Informational(ARI)提出[5]，核心是以1口井控制的范围为最小估算单元，把评价区划分成若干最小估算单元，通过对每个最小估算单元的储量计算，得到整个评价区的资源量数据，即
式中：qi为单井储量，108m3；i为估算单元；f为钻探成功率，%。
该方法在页岩气藏资源估算中有以下5个关键步骤。
1) 确定评价范围：综合利用评价区早期生产数据，尽可能准确圈定页岩含气边界。如利用烃源岩热成熟度研究成果，圈定出处于生气窗范围内的烃源岩，即可认为是最大的含气面积；或利用页岩厚度资料，以最小净产层厚度法圈定评价边界；或利用其他资料综合确定评价边界。无论资料多寡，都需综合利用各种信息，以保证所确定的评价区边界有效。
2) 确定最小估算单元：综合生产数据、储层性质和致密地层标准曲线模型(如METEOR模型)，建立经过严格分析的单井排泄范围。以单井排泄范围为最小估算单元，并对评价区做出全部划分。
3) 确定单井储量规模：依据页岩厚度、岩性特征、有机碳含量、成熟度、吸附气含量等有关页岩气藏特征数据，结合页岩气井生产动态，建立综合性的、精确的单井储量模型。该模型可以为一个单值，或是分区建立的多个值，或是一种概率分布。
4) 确定钻探成功率：尽管可能在生气窗范围内的所有富有机质页岩都具有产气能力，但并不能保证该范围内钻探的所有页岩气井都成功，其原因在页岩沉积上的差异或热演化上的不均一等。在页岩气藏资源估算中，对不成功部分的估算用探井成功率给予扣除。
5) 确定气藏“甜点”：通过上述4个工作环节，可以估算出每个评价单元及整个评价区的资源前景。进一步结合区域构造、裂缝发育规律等地质因素及地面条件、基础设施等经济因素，评价确定具有地质上富集、经济上高产的气藏“甜点”区块。
ARI(2006)用该方法估算了全美48州的页岩气资源，总可采资源量约3.97×1012m3，其中探明可采储量为3398.04×108m3，待探明可采资源量为3.63×1012m3。与USGS、NPC的估算对比，USGS(2006)的估算为1.7×1012m3，NPC(2003)的估算为8212×108m3。三者差异明显，ARI认为对诸如页岩气藏这样的连续型气藏的资源潜力评估对大量数据的需要和资源前景的快速变化常常使评估结果的大小和“甜点”的选择变得很困难，成功地引入地质新认识、钻井和完井技术进步、大量“专家论证”及动态评价非常重要。
2.2.3 容积法
容积法是页岩气生产商常用的评价方法，其评价基础是页岩气的蕴藏方式。页岩气蕴藏在页岩的基质孔隙空间、裂缝内以及吸附在有机物和黏土颗粒表面。因此，容积法估算的是页岩孔隙、裂缝空间内的游离气、有机物和黏土颗粒表面的吸附气体积的总和，即
GIP总=GIP游+GIP吸
估算基本过程如下：
2.2.3.1 页岩气藏压力、温度计算
P=Hpd
式中：H为气藏埋藏深度pd为压力梯度，实测或pd=1.54psi/m(1psi=6.89476kPa)。
2.2.3.2 游离气量估算
式中：h为有效页岩厚度；φg为页岩含气孔隙度；Bg为体积系数，Bg=0.0283zT/p，z为气体偏差系数。
2.2.3.3 吸附气量估算
GJP吸=7.9V甲ρh
式中：V甲为页岩吸附气含量；ρ为页岩密度；h为有效页岩厚度。
V甲=V兰p/(p兰+p)
式中：V兰为兰格缪尔体积，V兰=f(TOC，%)；P兰为兰格缪尔压力，P兰=f(T)，V兰、p兰由岩心分析或测井解释得到，也可通过地质类比借用。
该方法可简化表示为：
GIP总=GIP游+GIP吸=Sh(φgSg+ρGf)
式中：S为页岩含气面积，km2；h为有效页岩厚度，km；φg为含气页岩孔隙度，%；Sg为含气饱和度，%；ρ为页岩岩石密度，t/km3；Gf为吸附气含量，108m3/t。
孔隙度(φg)、含气饱和度(Sg)、吸附气含量(Gf)是影响该方法结果可靠程度的关键参数。
2.2.4 资源丰度类比法
资源丰度类比法是勘探开发程度较低地区常用的方法，也是一种简单快速的评价方法。简要过程是：首先确定评价区页岩系统展布面积、有效页岩厚度；其次根据评价区页岩吸附气含量、页岩地化特征、储层特征等关键因素，结合页岩沉积、构造演化等地质条件，已知含气页岩对比，按地质条件相似程度，估算评价区资源丰度或单储系数；最终按如下方式估算评价区页岩气资源量：
Q=Sk或Q=Sha
式中：Q为评价区页岩气资源量，108m3；S为评价区有效页岩面积，km2；h为有效页岩厚度，m；k为页岩气资源丰度，108m3/km2；a为页岩气单储系数，108m3/(km2·m)。
上述评价方法涉及参数10余项，与常规油气资源评价相比j这些参数既有内涵上的较大差异，又存在获取上的较大难度。尤其突出的是一些关键评价参数，如有效页岩面积、有效页岩厚度、有机碳含量、可采系数等。如有效页岩面积有严格的限定，指有效厚度大于15m、有机碳含量大于2%、热演化程度处于生气窗以内、埋藏深度位于氧化带(300m)以下页岩的展布面积。因此，在页岩气资源评价中参数研究非常重要。
3 四川盆地古生界页岩气资源潜力评价
四川盆地下寒武统筇竹寺组为深海陆棚环境下沉积的灰黑色碳质页岩、黑色页岩、深灰色-灰色砂质页岩、粉砂岩及灰绿色含钙细砂岩，厚度400～500m。区域上由威远地区向南厚度逐渐增加，南至盆地边缘厚度增至1000m以上。四川盆地西南部下寒武统筇竹寺组厚度大、有机碳含量高、类型好，以往的钻探中，普遍见到放空、井漏、气侵、井涌及井喷等良好气显示，其中威5井筇竹寺组2783.2～2799.85m井段取心7.46m见309处冒气；2795～2798m井段裂缝发育，缝洞率达1.22%～3.34%；2797.4～2797.6m井段放空0.2m，并发生漏失和井喷(喷高15～22m)，中途测试获日产气2.46×104m3，酸化后日产气1.35×104m3。上述事实表明该区筇竹寺组存在页岩气资源并具有较好的商业前景。鉴于四川盆地乃至全国还没有页岩气勘探开发成功实例的现实，笔者从页岩气资源评价方法研究的实际出发，采用资源丰度类比法和容积法对四川盆地西南部地区及威远气田区下寒武统筇竹寺组的页岩气资源进行估算，检验两种页岩气资源评价方法在中国的适应性。
3.1 川西南下寒武统筇竹寺组页岩气资源量估算
3.1.1 下寒武统筇竹寺组页岩厚度

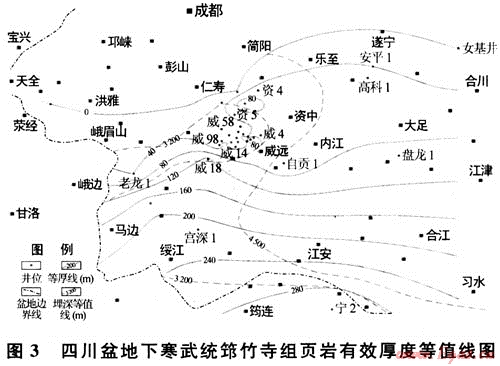

页岩厚度的确定是页岩气资源评价的基础，方法是根据沉积环境、岩性特征、结构组成等因素，将目的层中黑色页岩划分出来，单独进行统计。首先根据区域地质、地震、钻井等资料分析四川盆地下寒武统筇竹寺组页岩系统的区域展布规律，确定和划分页岩系统，对页岩系统中的黑色页岩、碳质页岩、黑灰色粉砂质和砂质页岩统计成图。其次，在此基础上，依据有机碳含量、热成熟度、钻井气显示等特征，确定有效页岩厚度(图3)。四川盆地西南部地区筇竹寺组有效页岩面积约55828km2，有效厚度20～300m，盆地南部边界宁2井区厚度最大(约450m)。为便于页岩气资源估算后的进一步经济评价，对不同埋深下的有效页岩面积做了统计，埋深大于4500m的有效页岩面积为27425km2，埋深4500～3200m的有效页岩面积20684.2km2；埋深小于3200m的有效页岩面积7718.8km2。
3.1.2 下寒武统筇竹寺组页岩气资源丰度

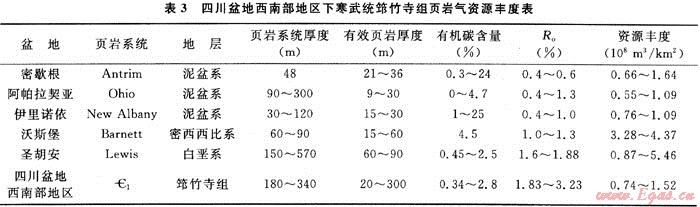

为确定四川盆地西南部地区下寒武统筇竹寺组页岩气资源丰度，笔者在威远气田区实施了1口钻井密闭取心，并对其进行岩心吸附气含量测试。威远气田区下寒武统筇竹寺组页岩有机碳含量为0.34%～2.8%，吸附气含量0.43～0.86m3/t。需要说明的是根据区域地层研究，上述钻井没能得到该组中最好的黑色页岩和碳质页岩段岩心，因此，测得的有机碳与吸附气含量仅具有不完全代表性，这一问题有待继续研究。将筇竹寺组页岩特征与美国五大页岩气含气盆地对比(见表3)，确定出四川盆地西南部地区下寒武统筇竹寺组页岩气资源丰度为0.74×108～1.52×108m3/km2。
3.1.3 下寒武统筇竹寺组页岩气资源量
依据资源丰度0.74×108～1.52×108m3/km2、有效页岩面积55828km2，根据资源丰度法估算出四川盆地西南部下寒武统筇竹寺组页岩气资源量为：
Q=Sk=55828km2×(0.74～1.52)×108m3/km2=(4.13～8.48)×1012m3
3.2 威远气田区筇竹寺组页岩气资源量估算
威远气田区下寒武统筇竹寺组页岩气资源量的估算，以中国石油与美国新田石油公司的《四川盆地威远地区页岩气勘探开发联合研究》为基础，估算方法为容积法，评价范围以威远气田区为主体，面积约3000km2。
3.2.1 编制有效页岩小层厚度图

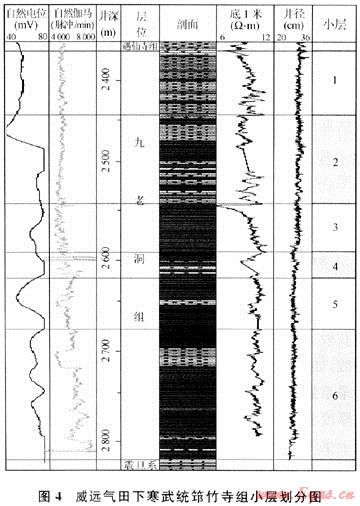

容积法估算中，依据威远气田区筇竹寺组岩性和电性特征(图4)，在图3基础上，将威远气田区筇竹寺组划分为6个小层(见表4)。
表4 威远气田区下寒武统筇竹寺组页岩气资源估算结果表
|
小层
|
有效页岩厚度(m)
|
资源量(108m3)
|
资源丰度(108m3/km2)
|
单储系数(108m3/km2·m)
|
|
1
|
26.0
|
972.3～5238.8
|
0.32～1.75
|
0.0123～0.0582
|
|
2
|
38.0
|
2232.8～5988.6
|
0.74～2.00
|
0.0195～0.0456
|
|
3
|
21.7
|
1156.8～3987.1
|
0.39～1.33
|
0.0180～0.0521
|
|
4
|
9.6
|
255.6～2389.5
|
0.09～0.8
|
0.0094～0.0521
|
|
5
|
22.8
|
1271.5～4858.3
|
0.42～1.62
|
0.0184～0.0618
|
|
6
|
42.0
|
2798.1～9230.6
|
0.93～3.08
|
0.0221～0.1332
|
|
合计
|
160
|
8684.1～31692.9
|
2.89～10.56
|
0.0181～0.0660
|
3.2.2 关键参数取值
容积法中关键参数为有效厚度、有机碳含量、页岩气藏埋深、吸附气含量、含气页岩孔隙度及页岩岩石密度等。页岩有效厚度依据图3、图4确定；有机碳含量根据钻井岩心、岩屑分析数据和测井解释综合确定；气藏埋深以震旦系顶部埋深为依据计算；吸附气含量以岩心测试为依据，结合有机碳含量综合类比确定；含气孔隙度(1-φw)和岩石密度以岩心实测和测井解释综合确定。
3.2.3 威远气田区筇竹寺组页岩气资源量估算
在参数取值基础上，利用有效页岩小层等厚线图，应用Geographix软件(美国新田石油公司，2008)，估算的威远气田区下寒武统筇竹寺组页岩气资源量见表4。威远气田区页岩气总资源量8684×108～31693×108m3，资源丰度为2.89×108～10.56×108m3/km2，单储系数为0.02×108～0.07×108m3/(km2·m)。据表4反映，有效页岩厚度上部第2小层和底部第6小层较大，两个小层的页岩气丰度及资源量较高，厚度分别为38m和42m，资源量分别为2233×108～5989×108m3和2795×108～9231×108m3。据此表明威远气田区页岩气藏资源丰富，有较好勘探开发前景，筇竹寺组底部是最有利页岩气藏勘探开发层段，值得进一步深入研究。
4 结论
1) 页岩气在全球已成为现实的油气勘探开发重要目标，全球页岩气资源蕴藏量巨大，具有广泛的勘探开发前景。页岩气藏为具极低孔渗条件的连续型气藏，是典型的非常规天然气，目前对它的认识还很局限，尤其是对其复杂的成藏机理、资源形成条件和富集规律的认识正在形成和发展中。
2) 页岩气资源潜力是有利页岩气藏勘探开发目标优选的关键因素之一，北美已形成了多种适宜于不同勘探开发阶段的页岩气资源评价方法。页岩矿物组成和结构、有机碳含量、热成熟度、吸附气含量、有效厚度、基质孔隙及裂缝等是影响页岩气资源评价的关键因素。
3) 经过严格分析，借用国外现有一些评价方法，可以概略评价我国页岩气资源潜力。四川盆地西南部地区和威远气田区下寒武统筇竹寺组页岩气资源估算表明，四川盆地页岩气资源丰富，不少于盆地常规天然气资源，是未来值得重视的重要天然气勘探开发新领域。
4) 我国页岩气勘探开发尚处于探索阶段，为尽快了解我国页岩气资源潜力、推动我国页岩气藏勘探开发发展，引进和发展我国页岩气资源潜力评价方法和技术刻不容缓。
参考文献
[1] CHARLES BOYER，JOHN KUESCHNICJ，ROBERTO SUAREX-RIVERA.页岩气藏的开采[J].油田新技术(斯伦贝谢公司)，2006年秋季刊：18-31.
[2] MARTINEAU D F. History of the Newark East field and the Barnett shale as a gas reservoir [J]. AAPG Bulletin，1991(4)：399-403.
[3] 《页岩气地质与勘探开发实践丛书》编委会.北美地区页岩气勘探开发新进展[M].北京：石油工业出版社，2009.
[4] USGS. Forspan model users guide [M]. [s. l.]：USGS，2003.
[5] VELLO A，KUUSKRAA.非常规气资源潜力估计可能会有很大变化[J]. JPT，2007(9)：14-16.
(本文作者：董大忠1 程克明1 王世谦2 吕宗刚3 1.中国石油勘探开发研究院；2.中国石油西南油气田公司勘探开发研究院；3.中国石油西南油气田公司蜀南气矿)
